9.1.6  延展曲面

延展曲面是指通过沿所选平面方向延展实体或者曲面的边线来生成曲面。延展曲面主要通过指定延展曲面的参考方向、参考边线和延展距离来确定。

下面介绍延展曲面的操作步骤。

（1）选择菜单栏中的“插入”→“曲面”→“延展曲面”命令，或者单击“曲面”工具栏中的（延展曲面）按钮，系统弹出“延展曲面”属性管理器，如图9-18所示。

（2）在（延展方向参考）列表框中，单击选择如图9-19所示的面2；在（要延展的边线）列表框中，单击选择如图9-19所示的边线1。

（3）单击（确定）按钮，生成的延展曲面如图9-20所示。

生成的曲面可以进行编辑，在SolidWorks 2012中如果修改相关曲面中的一个曲面，另一个曲面也将进行相应的修改。SolidWorks提供了缝合曲面、延伸曲面、剪裁曲面、填充曲面、中面、替换曲面、删除曲面、解除剪裁曲面、分型面和直纹曲面等多种曲面编辑方式，相应的曲面编辑按钮在“曲面”工具栏中。

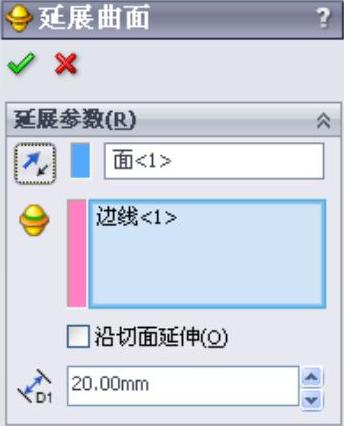

图9-18 “延展曲面”属性管理器

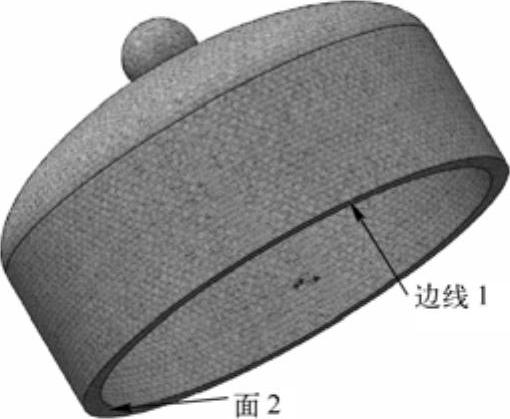

图9-19 打开的文件实体

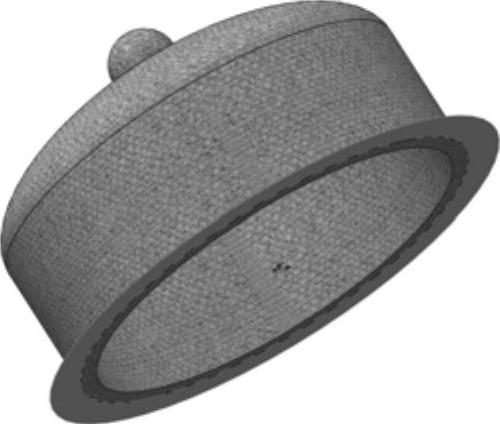

图9-20 延展曲面
