9.1.7 实例——灯罩
灯罩模型如图9-21所示。

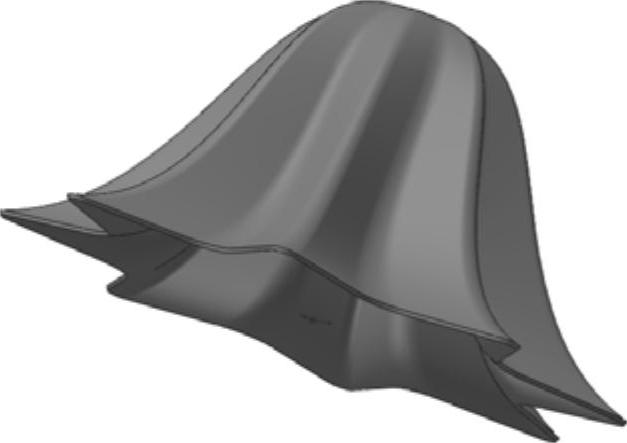

图9-21 灯罩
思路分析

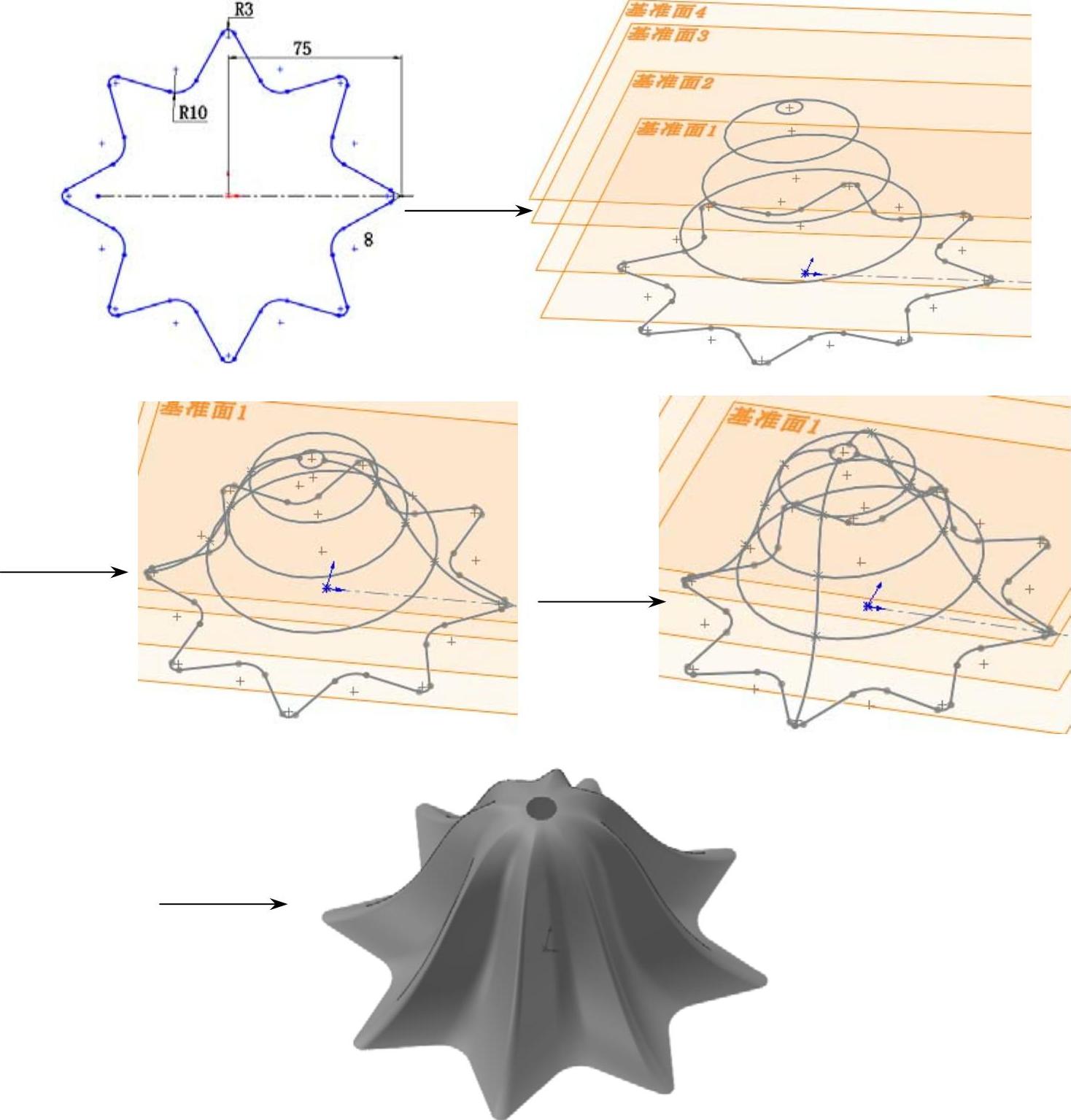

本例绘制的灯罩利用曲面放样命令放样实体，在绘制过程中绘制多个不同平面草图，大量使用草图绘制工具，按储存绘制放样草图，流程图如图9-22所示。
图9-22 灯罩绘制流程
参见光盘
光盘\动画演示\第9章\灯罩.avi
（1）新建文件。选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中先单击
（零件）按钮，再单击“确定”按钮，创建一个新的零件文件。
（2）创建基准面。选择“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的
（基准面）按钮，弹出如图9-23所示的“基准面”属性管理器。选择“前视基准面”为参考面，在“尺寸”文本框中输入偏移距离为20mm，单击
（确定）按钮，完成基准面1的创建。重复“基准面”命令，分别创建距离前视基准面为40mm、60mm和70mm的基准面，如图9-24所示。

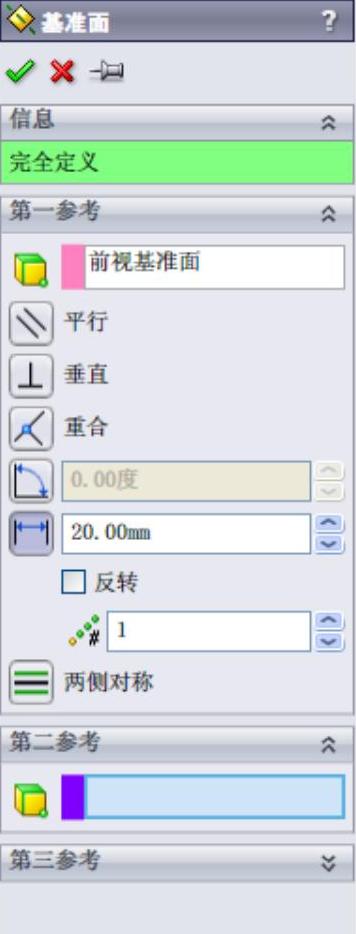

图9-23 “基准面”属性管理器
图9-24 创建基准面
（3）设置基准面。在左侧“FeatureManager设计树”中用鼠标选择“前视基准面”，然后单击“前导视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
（4）绘制草图。

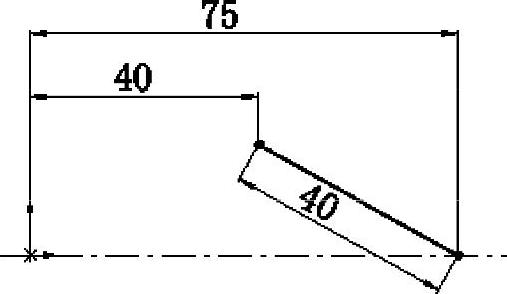

图9-25 绘制的草图
1）选择“工具”→“草图绘制实体”→“中心线”菜单命令，或者单击“草图”工具栏中的
（中心线）按钮，绘制一条水平中心线，单击“草图”工具栏中的
（直线）按钮，绘制如图9-25所示的草图并标注尺寸。
2）选择“工具”→“草图工具”→“镜像实体”菜单命令，或者单击“草图”工具栏中的
（镜像实体）按钮，弹出“镜像实体”属性管理器，选择步骤（1）创建的直线作为要镜像的实体，选择水平中心线为镜向点，勾选“复制”复选框，如图9-26所示。单击
（确定）按钮，结果如图9-27所示。

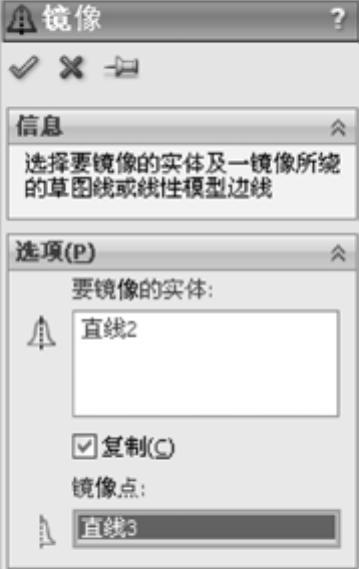

图9-26 “镜像”属性管理器

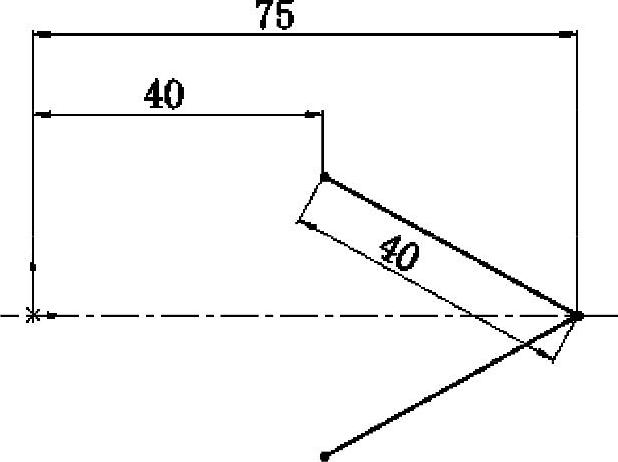

图9-27 镜像草图
（3）选择“工具”→“草图工具”→“圆周阵列”菜单命令，或者单击“草图”工具栏中的

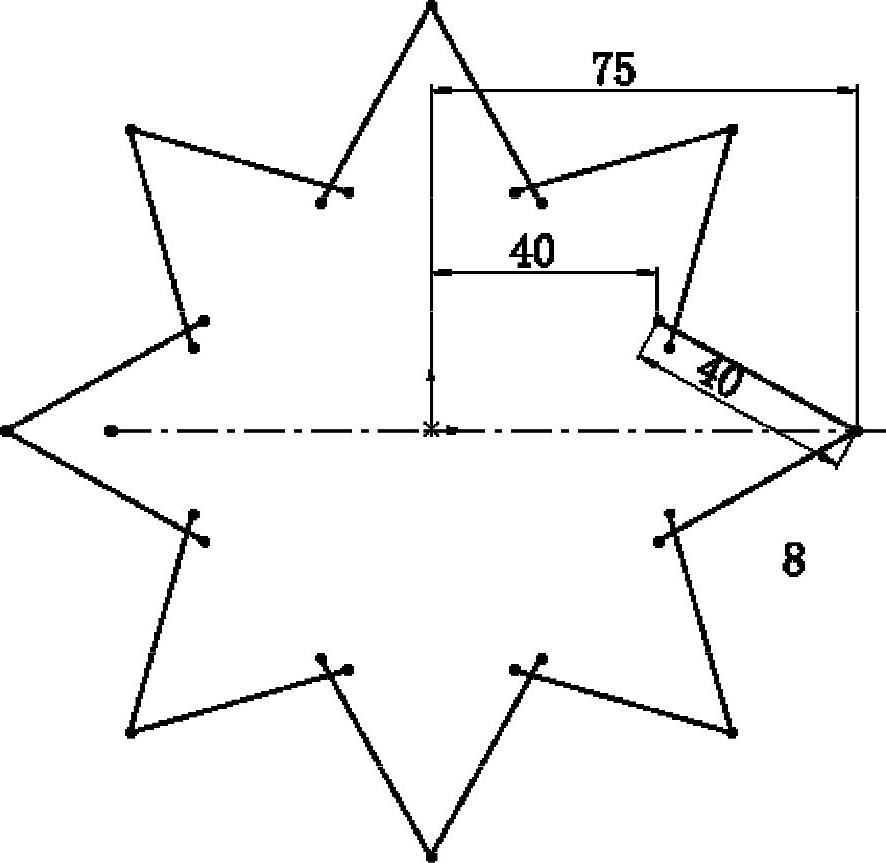

（圆周阵列）按钮，弹出“圆周阵列”属性管理器，选择步骤（1）～（2）创建的直线为圆周阵列实体，选择坐标原点为中心点，输入阵列个数为“8”，勾选“等间距”复选框，如图9-28所示。单击
（确定）按钮，结果如图9-29所示。

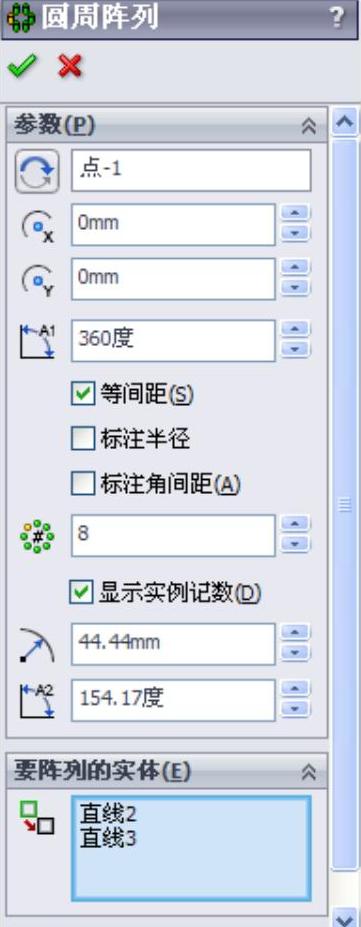

图9-28 “圆周阵列”属性管理器
图9-29 圆周阵列直线
（4）选择“工具”→“草图工具”→“圆角”菜单命令，或者单击“草图”工具栏中的

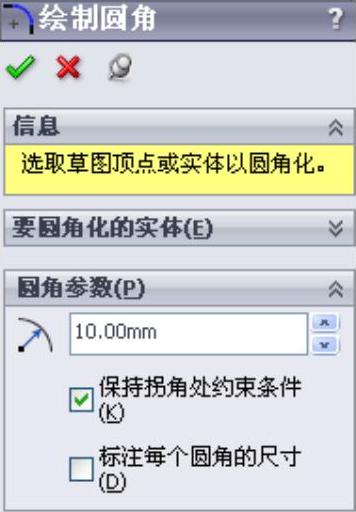

（绘制圆角）按钮，弹出“绘制圆角”属性管理器，输入圆角半径为“10”，如图9-30所示。单击
（确定）按钮，结果如图9-31所示。
（5）设置基准面。在左侧“FeatureManager设计树”中用鼠标选择“基准面1”，然后单击“前导视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
图9-30 “绘制圆角”属性管理器

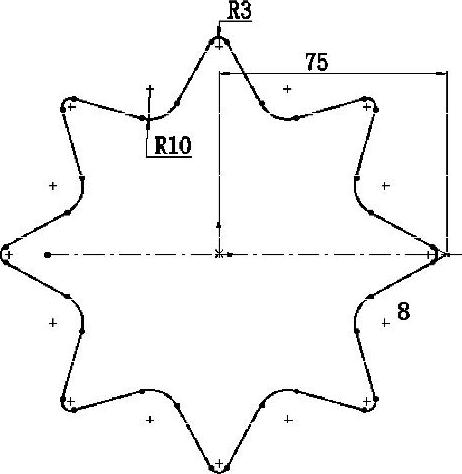

图9-31 绘制圆角
（6）绘制草图。选择“工具”→“草图工具”→“圆”菜单命令，或者单击“草图”工具栏中的
（圆）按钮，在坐标原点处绘制直径为90mm的圆。
（7）设置基准面。在左侧“FeatureManager设计树”中用鼠标选择“基准面2”，然后单击“前导视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
（8）绘制草图。选择“工具”→“草图工具”→“圆”菜单命令，或者单击“草图”工具栏中的
（圆）按钮，在坐标原点处绘制直径为70mm的圆。
（9）设置基准面。在左侧“FeatureManager设计树”中用鼠标选择“基准面3”，然后单击“前导视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
（10）绘制草图。选择“工具”→“草图工具”→“圆”菜单命令，或者单击“草图”工具栏中的
（圆）按钮，在坐标原点处绘制直径为50mm的圆。
（11）设置基准面。在左侧“FeatureManager设计树”中用鼠标选择“基准面4”，然后单击“前导视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
（12）绘制草图。选择“工具”→“草图工具”→“圆”菜单命令，或者单击“草图”工具栏中的
（圆）按钮，在坐标原点处绘制直径为10mm的圆，结果如图9-32所示。
（13）设置基准面。在左侧“FeatureManager设计树”中用鼠标选择“上视基准面”，然后单击“前导视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
（14）绘制草图。选择“工具”→“草图工具”→“样条曲线”菜单命令，或者单击“草图”工具栏中的

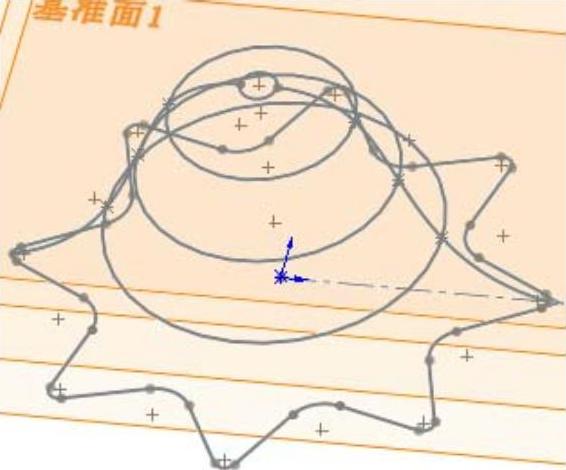

（样条曲线）按钮，捕捉圆的节点绘制样条曲线，结果如图9-33所示。单击
（退出草图）按钮，退出草图。
图9-32 绘制草图
图9-33 绘制草图

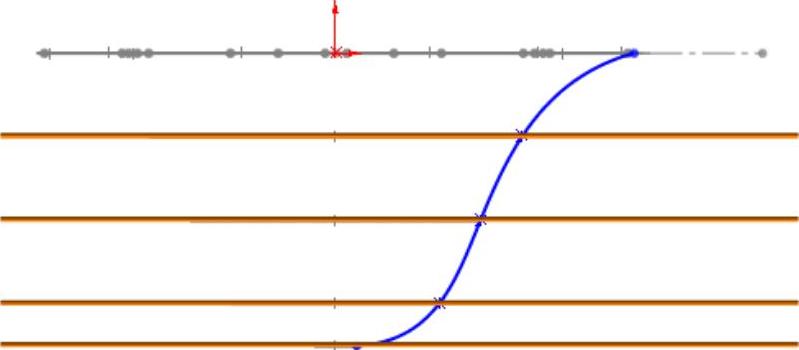

（15）重复步骤（13）～（14），在上视基准面的另一侧创建样条曲线，如图9-34所示。
（16）设置基准面。在左侧“FeatureManager设计树”中用鼠标选择“右视基准面”，然后单击“前导视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
（17）绘制草图。选择“工具”→“草图工具”→“样条曲线”菜单命令，或者单击“草图”工具栏中的
（样条曲线）按钮，捕捉圆的节点绘制样条曲线。单击
（退出草图）按钮，退出草图。

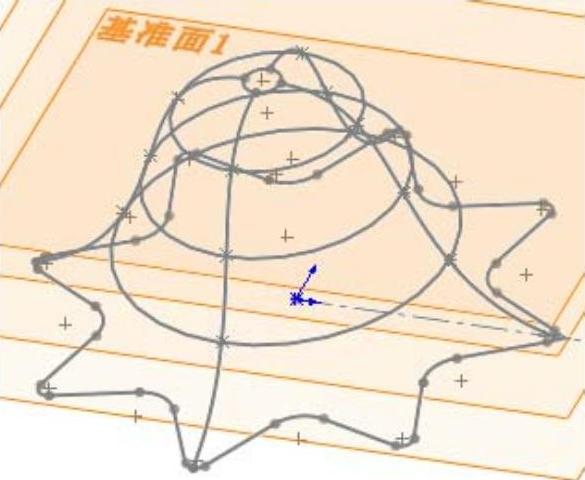

（18）重复步骤（16）～（17），在右视基准面的另一侧创建样条曲线，如图9-35所示。
图9-34 绘制草图
图9-35 绘制草图
（19）放样曲面。选择“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的
（放样曲面）按钮，此时系统弹出如图9-36所示的“曲面-放样”属性管理器。选择草图1和草图5为轮廓，选择4条样条曲线为引导性，单击属性管理器中的

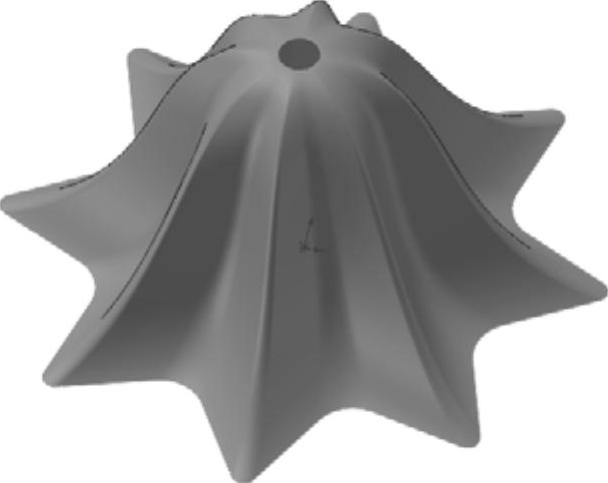

（确定）按钮，结果如图9-37所示。

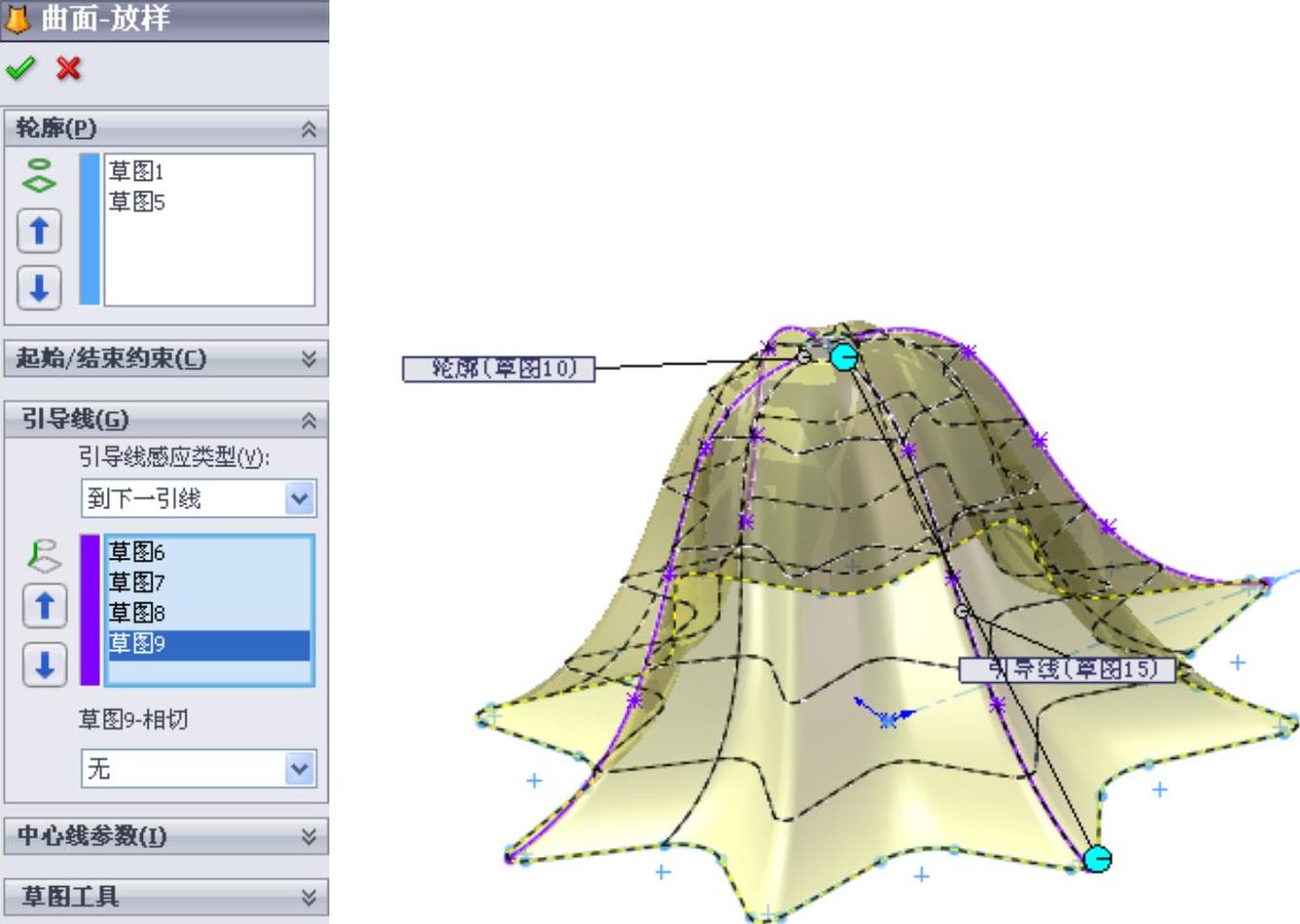

图9-36 “曲面-放样”属性管理器
图9-37 放样曲面
