11.3.2  自上而下的设计方法

在自上而下的装配设计中，零件的一个或多个特征由装配体中的某项定义，如布局草图或另一个零件的几何体。设计意图来自装配体并到零件中，因此称为“自上而下”。

可以在关联装配体中生成一个新零件，也可以在关联装配体中生成新的子装配体。

下面介绍在装配体中生成零件的操作步骤。

（1）新创建一个装配体文件。

（2）单击“装配体”工具栏中的（新零件）按钮，或选择菜单栏中的“插入”→“零部件”→“新零件”命令，在设计树中添加一个新零件，如图11-13所示。

（3）在设计树中的新建零件上单击鼠标右键，弹出如图11-14所示的快捷菜单，选择“编辑”命令，进入零件编辑模式。

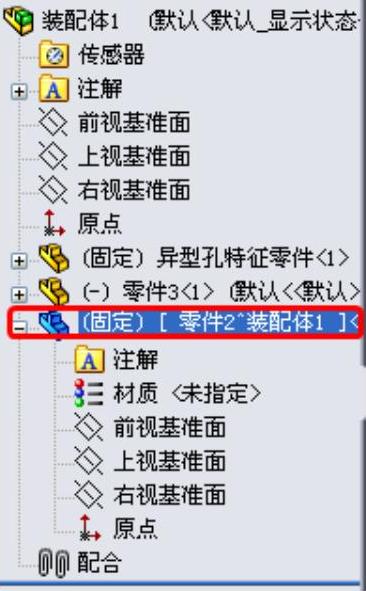

图11-13 设计树

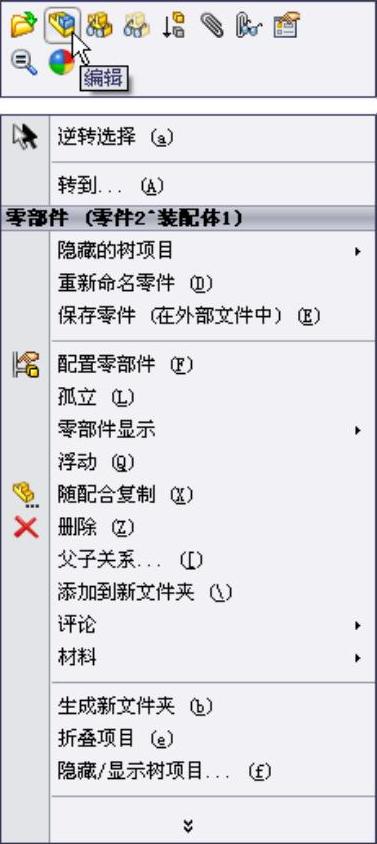

图11-14 进入零件编辑模式

（4）绘制完零件后，单击右上角的按钮，返回到装配环境。
