11.2.3  旋转零部件

11.2.3 旋转零部件

在FeatureManager设计树中，只要前面有“（-）”符号，该零件即可被旋转。

下面介绍旋转零部件的操作步骤。

（1）选择菜单栏中的“工具”→“零部件”→“旋转”命令，或者单击“装配体”工具栏中的（旋转零部件）按钮，系统弹出的“旋转零部件”属性管理器，如图11-11所示。

（2）选择需要旋转的类型，然后根据需要确定零部件的旋转角度。

（3）单击（确定）按钮，或者按〈Esc〉键，取消命令操作。

在“旋转零部件”属性管理器中，移动零部件的类型有3种，即自由拖动、对于实体和由Delta XYZ，如图11-12所示，下面分别介绍。

●自由拖动：选择零部件并沿任何方向旋转拖动。

●对于实体：选择一条直线、边线或轴，然后围绕所选实体旋转零部件。

●由Delta XYZ：在属性管理器中输入旋转Delta XYZ的范围，然后单击“应用”按钮，零部件按照指定的数值进行旋转。

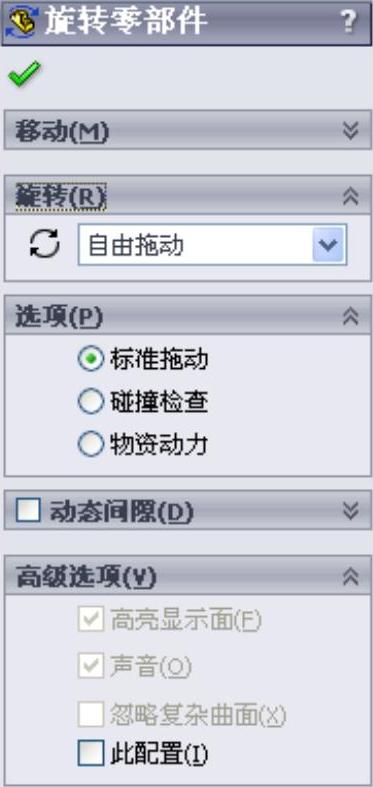

图11-11 “旋转零部件”属性管理器

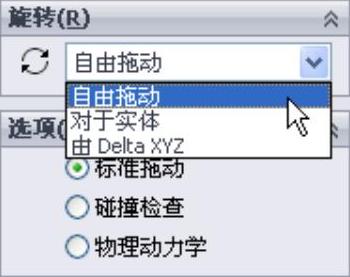

图11-12 旋转零部件的类型

技巧荟萃

（1）不能移动或者旋转一个已经固定或者完全定义的零部件。

（2）只能在配合关系允许的自由度范围内移动和选择该零部件。
