11.4.1 添加配合关系

使用配合关系，可相对于其他零部件来精确地定位零部件，还可定义零部件如何相对于其他的零部件移动和旋转。只有添加了完整的配合关系，才算完成了装配体模型。

下面介绍为零部件添加配合关系的操作步骤。

（1）单击“装配体”工具栏中的（配合）按钮，或选择菜单栏中的“插入”→“配合”命令，系统弹出“配合”属性管理器。

（2）在图形区中的零部件上选择要配合的实体，所选实体会显示在（要配合实体）列表框中，如图11-15所示。

（3）选择所需的对齐条件。

●（同向对齐）：以所选面的法向或轴向的相同方向来放置零部件。

●（反向对齐）：以所选面的法向或轴向的相反方向来放置零部件。

（4）系统会根据所选的实体列出有效的配合类型。单击对应的配合类型按钮，选择配合类型。(https://www.daowen.com)

●（重合）：面与面、面与直线（轴）、直线与直线（轴）、点与面、点与直线之间重合。

●（平行）：面与面、面与直线（轴）、直线与直线（轴）、曲线与曲线之间平行。

●（垂直）：面与面、直线（轴）与面之间垂直。

●（同轴心）：圆柱与圆柱、圆柱与圆锥、圆形与圆弧边线之间具有相同的轴。

（5）图形区中的零部件将根据指定的配合关系移动，如果配合不正确，单击（撤销）按钮，然后根据需要修改选项。

（6）单击（确定）按钮，应用配合。

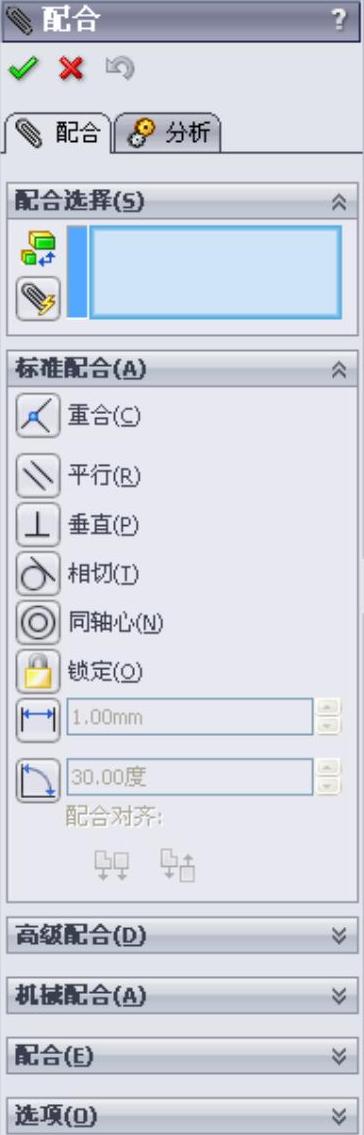

图11-15 “配合”属性管理器

当在装配体中建立配合关系后，配合关系会在FeatureManager设计树中以按钮表示。
