11.8.1  零部件显示状态的切换

11.8.1 零部件显示状态的切换

零部件有显示和隐藏两种状态。通过设置装配体文件中零部件的显示状态，可以将装配体文件中暂时不需要修改的零部件隐藏起来。零部件的显示和隐藏不影响零部件本身，只是改变在装配体中的显示状态。

切换零部件显示状态常用的方法有3种，下面分别介绍。

（1）快捷菜单方式。在“FeatureManager设计树”或者图形区中，单击要隐藏的零部件，在弹出的左键快捷菜单中单击（隐藏零部件）按钮，如图11-52所示。如果要显示隐藏的零部件，则右击图形区，在弹出的右键快捷菜单中选择“显示隐藏的零部件”命令，如图11-53所示。

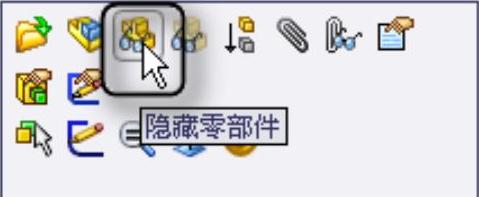

图11-52 左键快捷菜单

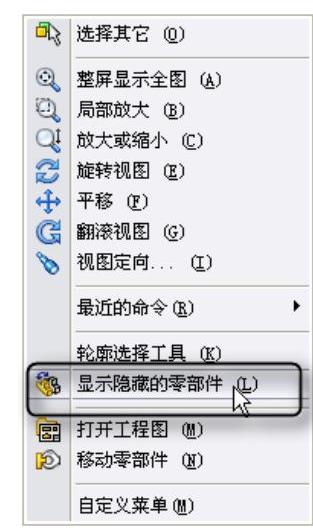

图11-53 右键快捷菜单

（2）工具栏方式。在“FeatureManager设计树”或者图形区中，选择需要隐藏或者显示的零部件，然后单击“装配体”工具栏中的（隐藏/显示零部件）按钮，即可实现零部件的隐藏和显示状态的切换。

（3）菜单方式。在“FeatureManager设计树”或者图形区中，选择需要隐藏的零部件，然后选择菜单栏中的“编辑”→“隐藏”→“当前显示状态”命令，将所选零部件切换到隐藏状态。选择需要显示的零部件，然后选择菜单栏中的“编辑”→“显示”→“当前显示状态”菜单命令，将所选的零部件切换到显示状态。

图11-54所示为脚轮装配体图形，图11-55所示为脚轮的“FeatureManager设计树”，图11-56所示为隐藏支架（脚轮4）零件后的装配体图形，图11-57所示为隐藏零件后的FeatureManager设计树（“脚轮4”前的零件图标变为灰色）。

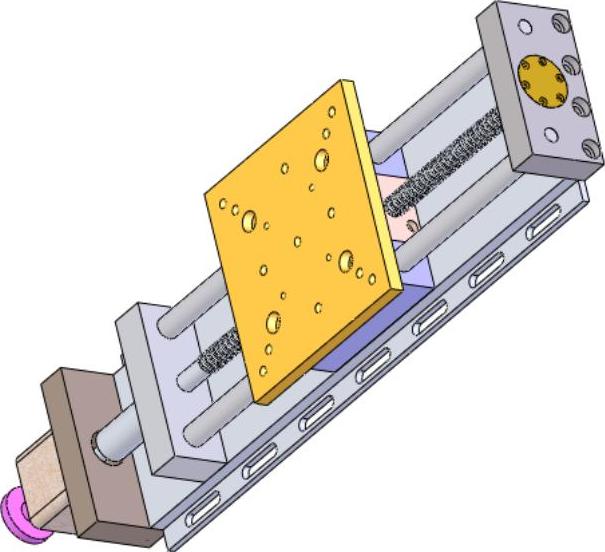

图11-54 平移台装配体图形

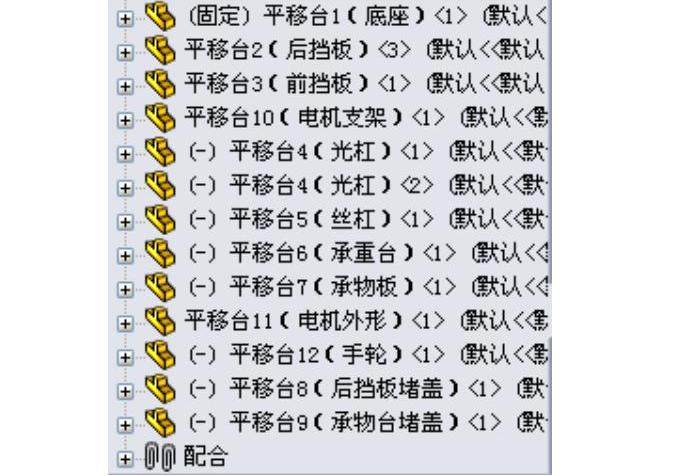

图11-55 平移台的FeatureManager设计树

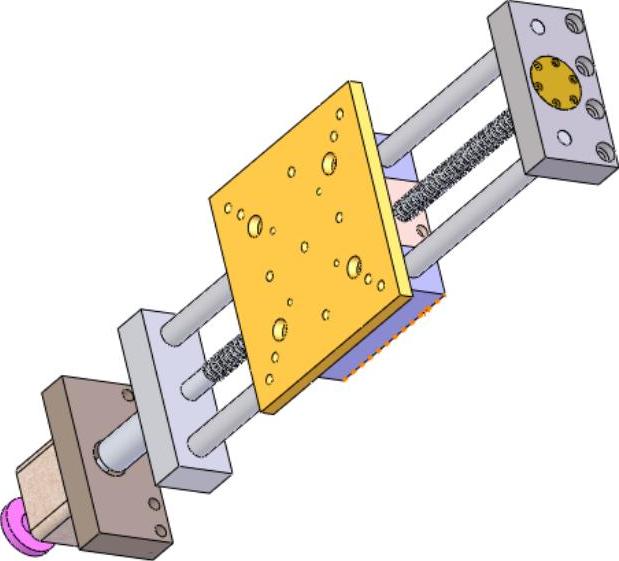

图11-56 隐藏底座后的装配体图形

图11-57 隐藏零件后的FeatureManager设计树
