11.7.1 生成爆炸视图

爆炸视图可以很形象地查看装配体中各个零部件的配合关系，常称为系统立体图。爆炸视图通常用于介绍零件的组装流程、仪器的操作手册及产品使用说明书中。

下面介绍爆炸视图的操作步骤。

（1）打开的文件实体如图11-45所示。

（2）选择菜单栏中的“插入”→“爆炸视图”命令，系统弹出“爆炸”属性管理器。

（3）在“设定”选项组的（爆炸步骤零部件）列表框中，单击如图11-45所示的“底座”零件，此时装配体中被选中的零件被亮显，并且出现一个设置移动方向的坐标，选择零件后的装配体如图11-46所示。

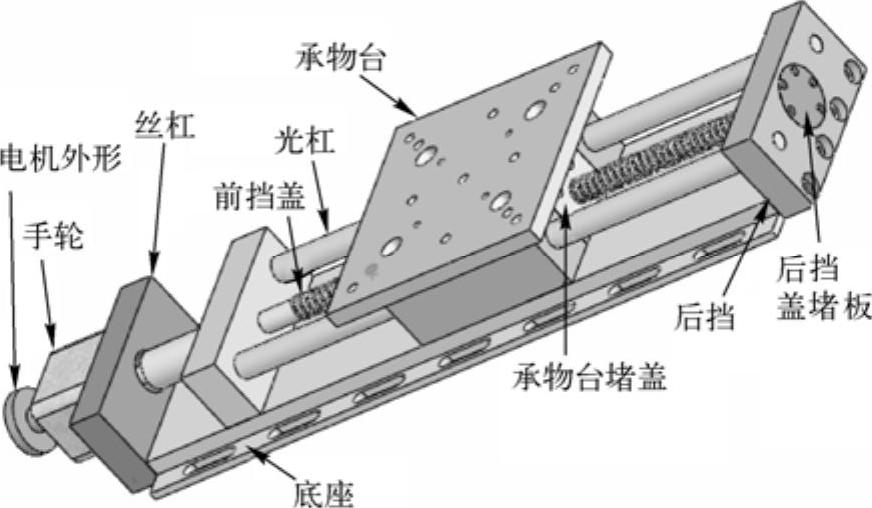

图11-45 打开的文件实体

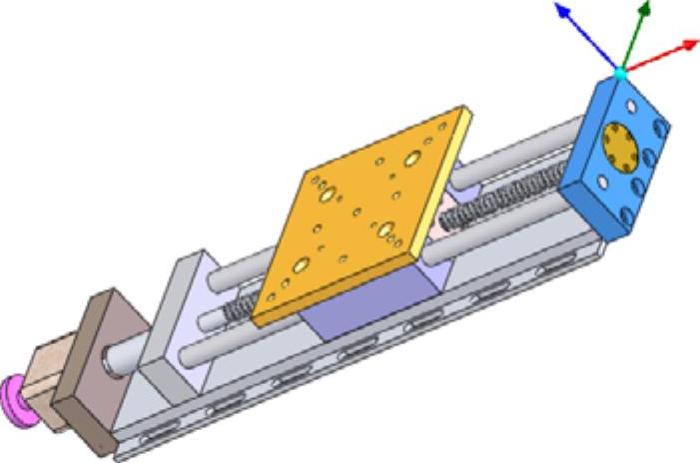

图11-46 选择零件后的装配体

（4）单击如图11-46所示的坐标的某一方向，确定要爆炸的方向，然后在“设定”选项组的（爆炸距离）文本框中输入爆炸的距离值，如图11-47所示。

（5）在“设定”选项组中，单击（反向）按钮，反方向调整爆炸视图，单击“应用”按钮，观测视图中预览的爆炸效果。单击“完成”按钮，第一个零件爆炸完成，第一个爆炸零件视图如图11-48所示，并且在“爆炸步骤”选项组中生成“爆炸步骤1”，如图11-49所示。

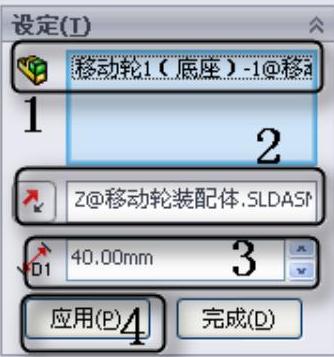

图11-47 “设定”选项组的设置

（6）重复步骤（3）～（5），将其他零部件爆炸，最终生成的爆炸视图如图11-50所示，共有9个爆炸步骤。

技巧荟萃

在生成爆炸视图时，建议对每一个零件在每一个方向上的爆炸设置为一个爆炸步骤。如果一个零件需要在3个方向上爆炸，则建议使用3个爆炸步骤，这样可以很方便地修改爆炸视图。

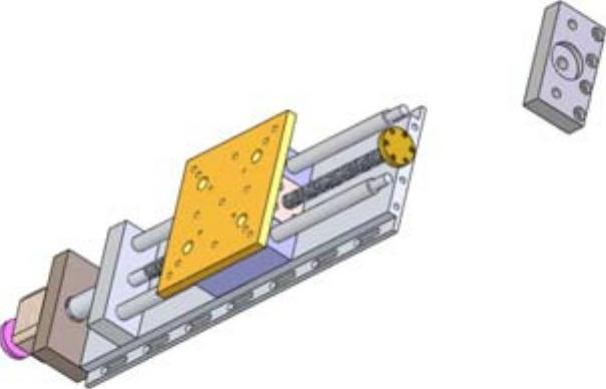

图11-48 第一个爆炸零件视图

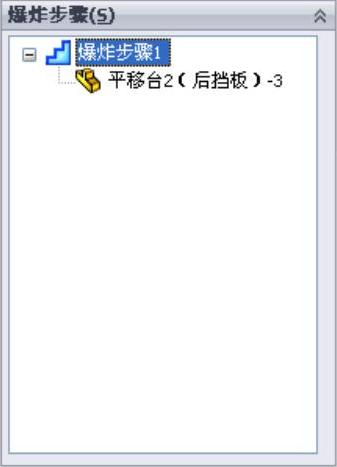

图11-49 生成的爆炸步骤1

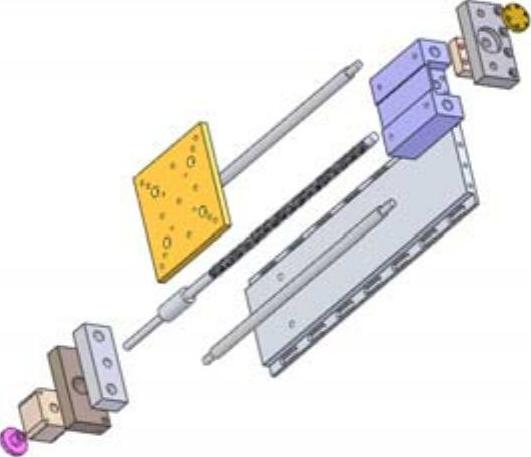

图11-50 最终爆炸视图
