12.4  模型视图的绘制

标准三视图是最基本也是最常用的工程图，但是它所提供的视角十分固定，有时不能很好地描述模型的实际情况。SolidWorks提供的模型视图解决了这个问题。通过在标准三视图中插入模型视图，可以从不同的角度生成工程图。

下面介绍插入模型视图的操作步骤。

（1）单击“工程图”工具栏中的（模型视图）按钮，或选择菜单栏中的“插入”→“工程视图”→“模型视图”命令。

（2）和生成标准三视图中选择模型的方法一样，在零件或装配体文件中选择一个模型。

（3）当回到工程图文件中时，光标指针变为形状，用光标拖动一个视图方框表示模型视图的大小。

（4）在“模型视图”属性管理器的“方向”选项组中选择视图的投影方向。

（5）在工程图中适当位置单击鼠标左键，放置模型视图，如图12-7所示。

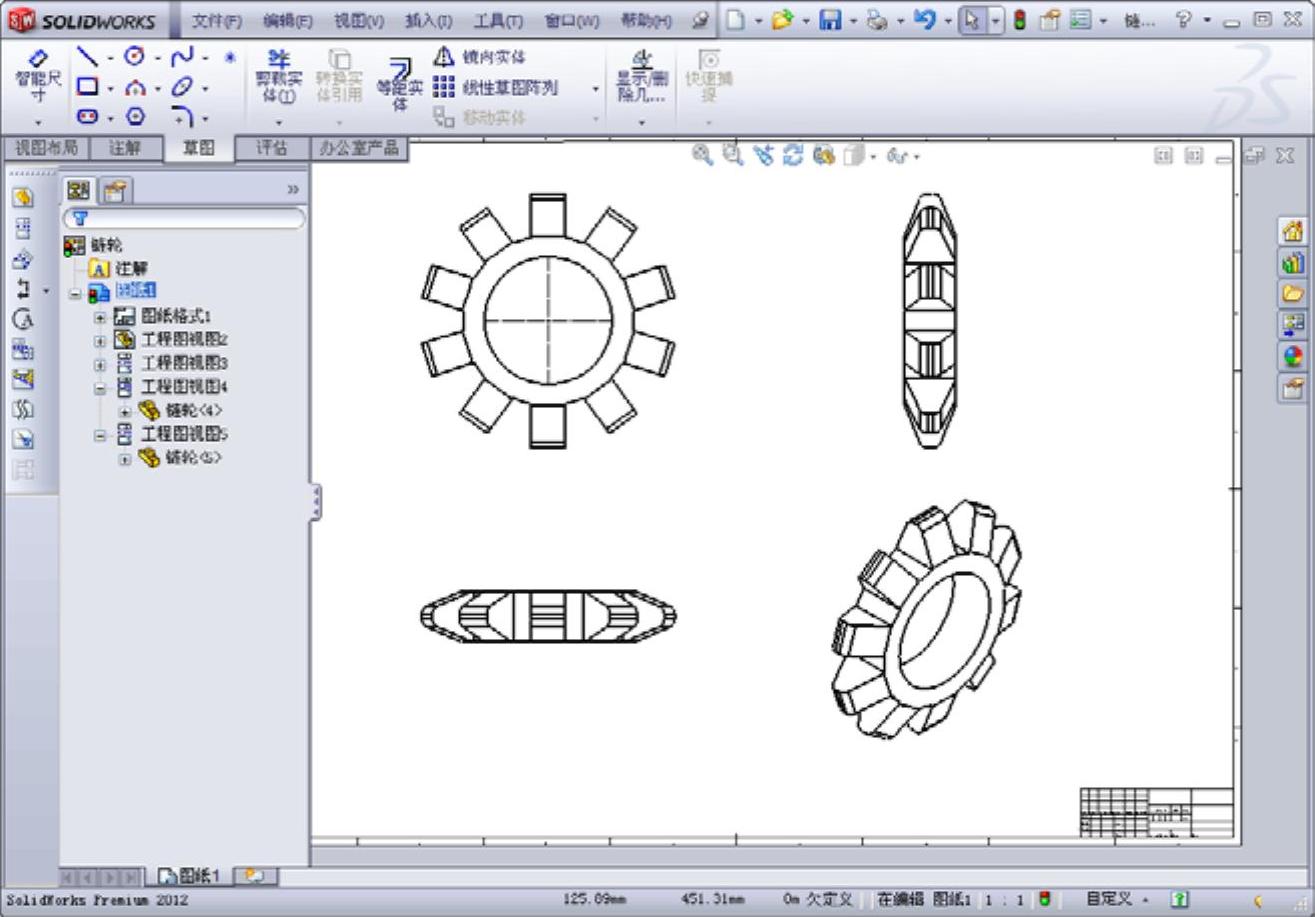

图12-7 放置模型视图

（6）如果要更改模型视图的投影方向，则双击“方向”选项中的视图方向。

（7）如果要更改模型视图的显示比例，则点选“使用自定义比例”单选钮，然后输入显示比例。

（8）单击（确定）按钮，完成模型视图的插入。
