12.5.7  实例——基座模型视图

12.5.7 实例—— 基座模型视图

基座零件模型如图12-18所示。

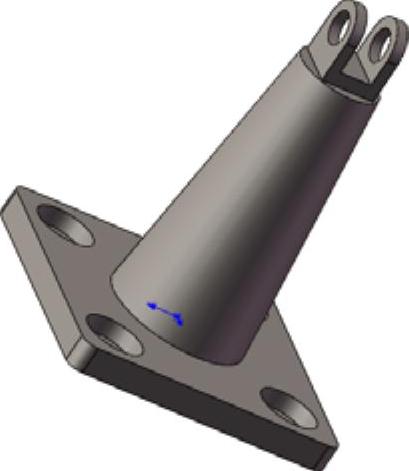

图12-18 机械臂基座

思路分析

本例将通过如图12-18所示机械臂基座模型，介绍零件图到工程图的转换，以及工程图视图的创建，熟悉绘制工程图的步骤与方法，流程图如图12-19所示。

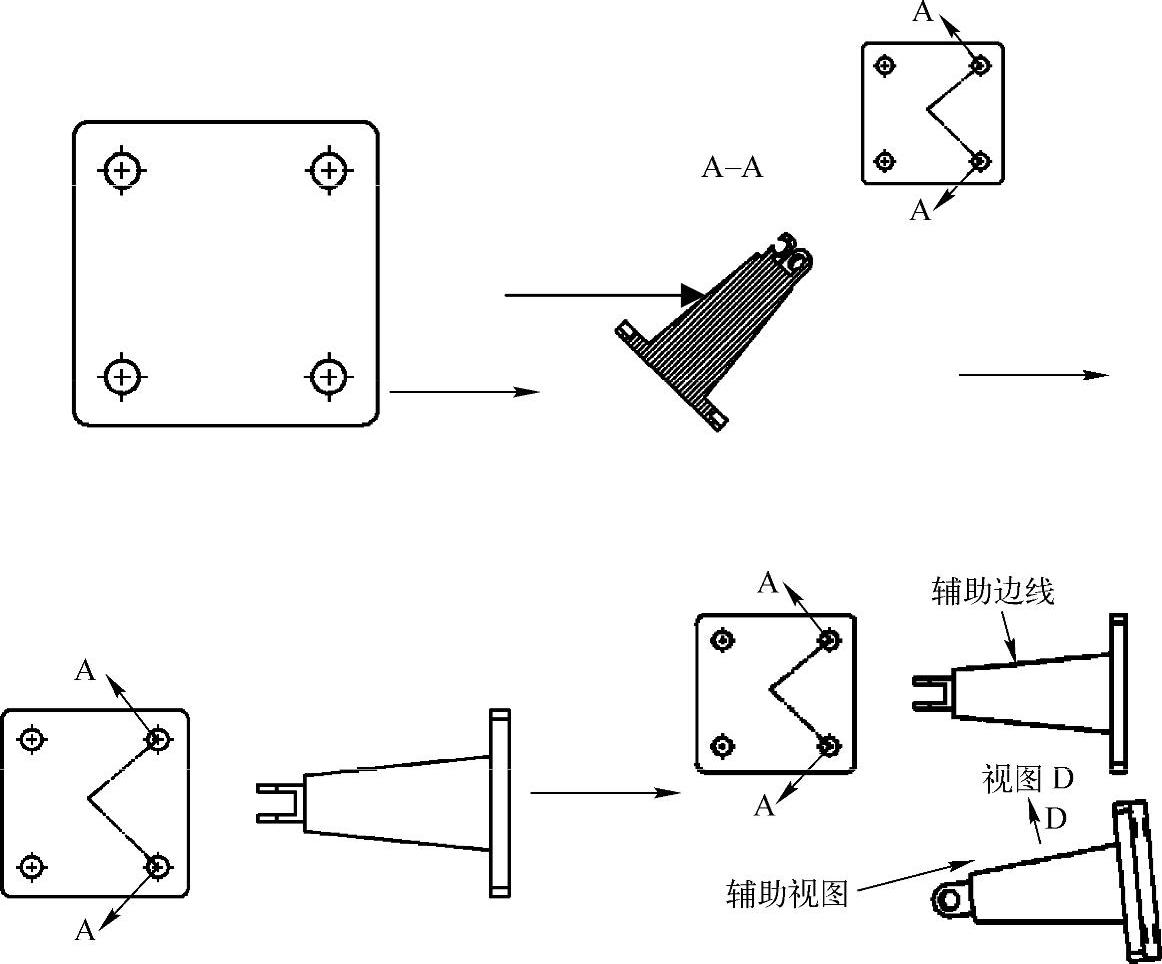

图12-19 基座模型视图绘制流程图

参见光盘

光盘\动画演示\第12章\基座模型视图.avi

绘制步骤

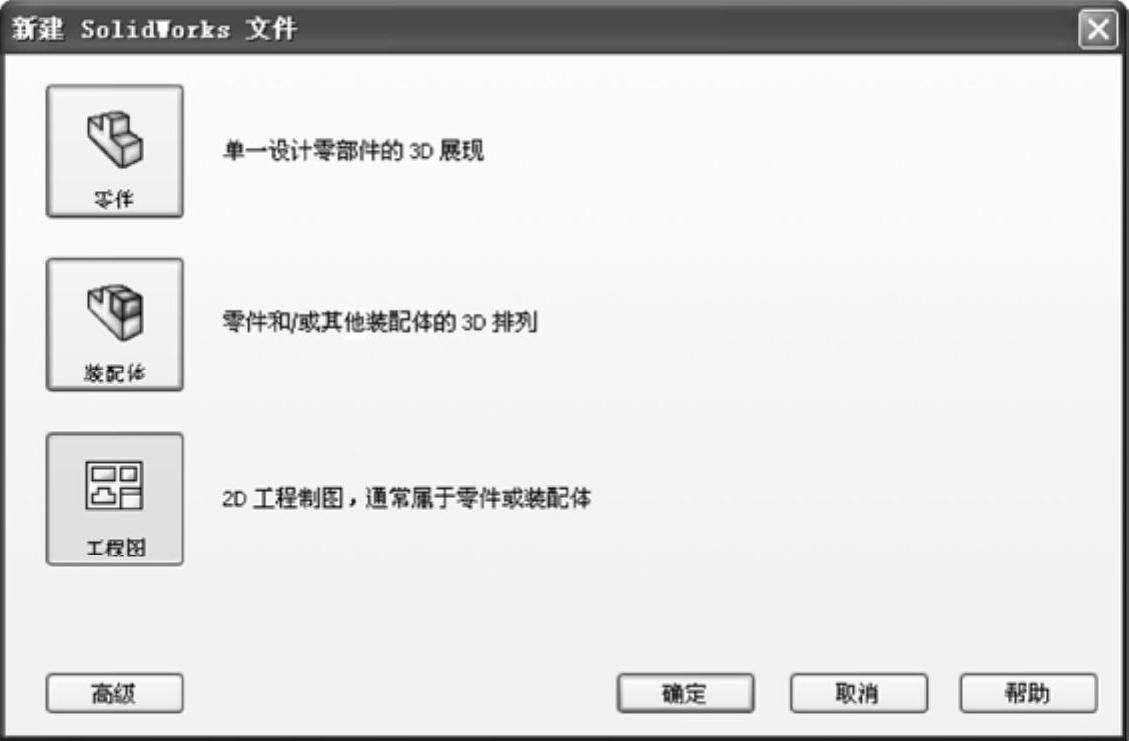

（1）进入SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令或单击“标准”工具栏中的（新建）按钮，在弹出的“新建”对话框中，如图12-20所示，单击“工程图”按钮，新建工程图文件。

图12-20 “新建”对话框

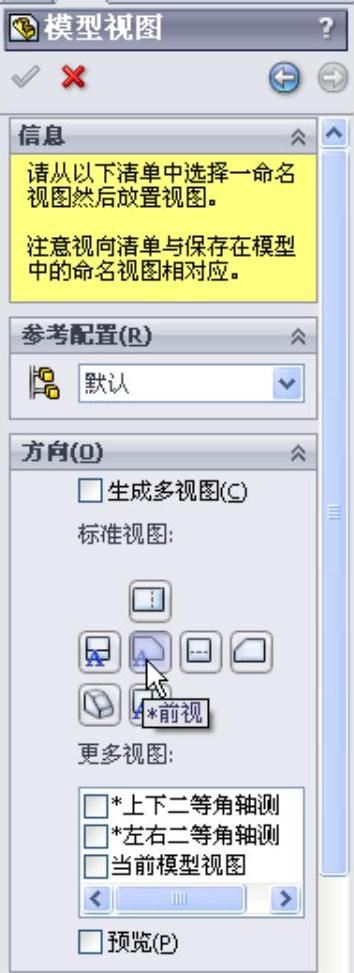

（2）此时在图形编辑窗口左侧会出现如图12-21所示“模型视图”属性管理器，单击按钮，在弹出的“打开”对话框中选择需要转换成工程师视图的零件“基座”，单击“打开”按钮，在图形编辑窗口出现矩形框，如图12-22所示，打开左侧“模型视图”属性管理器中“方向”选项组，选择视图方向为“前视”，如图12-23所示，并在图纸中合适的位置放置视图，如图12-24所示。

图12-21 “模型视图”属性管理器

图12-22 矩形图框

图12-23 “模型视图”属性管理器

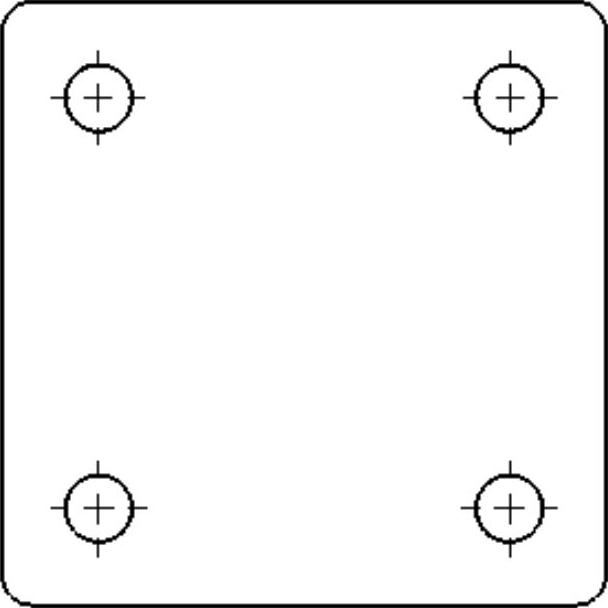

图12-24 视图模型

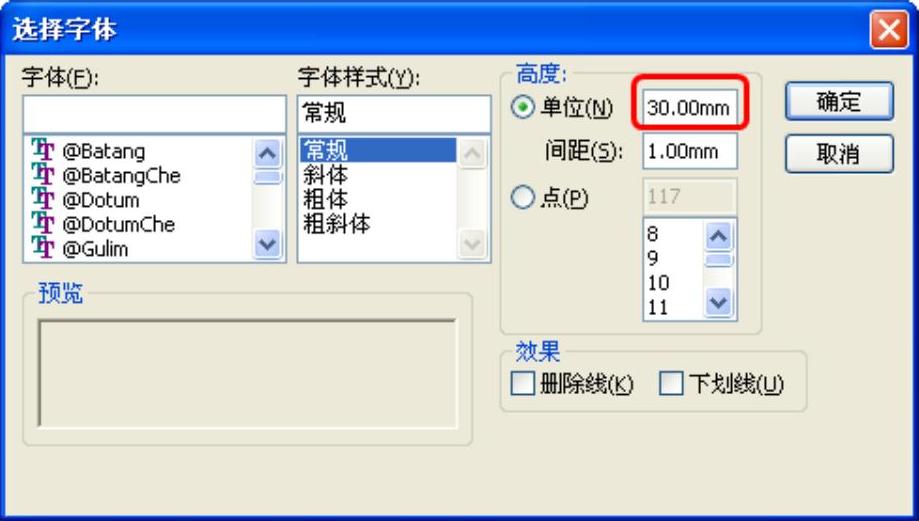

（3）选择菜单栏中的“插入”→“工程图视图”→“旋转剖视图”命令，或者单击“工程图”工具栏中的（旋转剖视图）按钮，会出现“剖面视图B-B”属性管理器，如图12-25所示，在属性管理器中设置各参数，在（标号）图标右侧文本框中输入剖面号“A”，取消“文档字体”复选框的勾选，单击按钮，弹出“选择字体”对话框，设置“高度”值，如图12-26所示，单击属性管理器中的（确定）按钮，这时会在视图中显示剖面图，如图12-27所示。

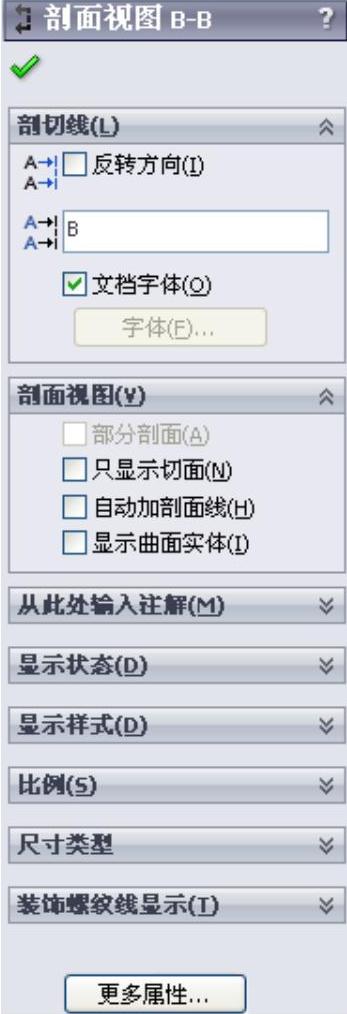

图12-25 “剖面视图B-B”属性管理器

图12-26 “选择字体”对话框

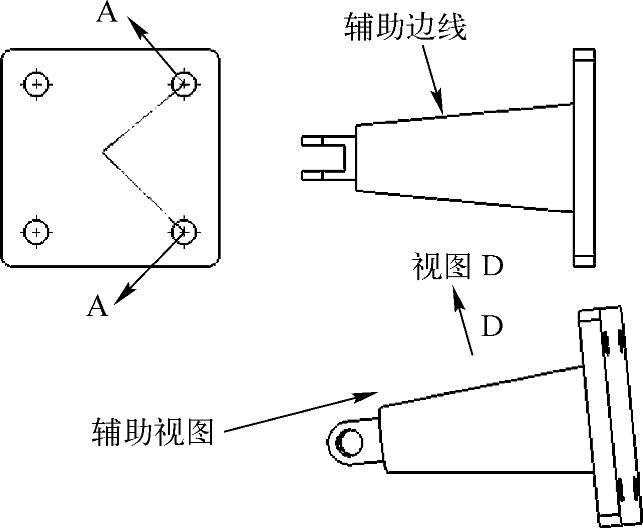

（4）依次在“工程图”操控板中单击“投影视图”、“辅助视图”按钮，在绘图区放置对应视图，得到的结果如图12-28和图12-29所示。

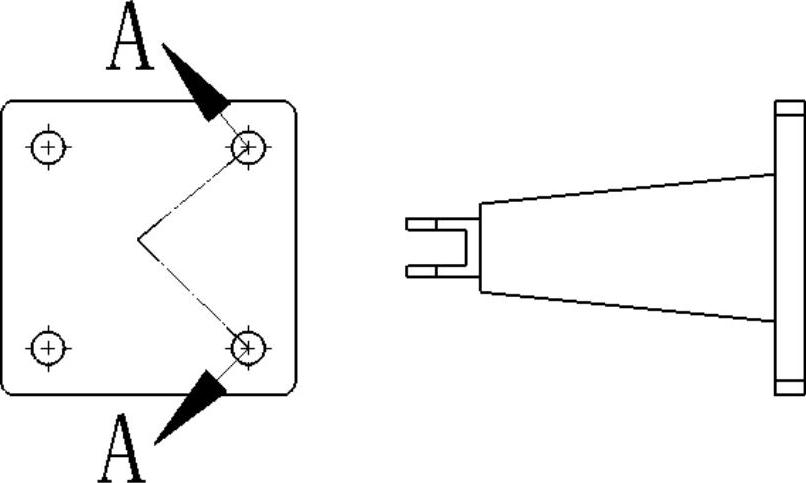

图12-27 创建旋转剖视图

图12-28 投影视图

图12-29 辅助视图
