12.6.2 旋转视图

SolidWorks提供了两种旋转视图的方法：一种是绕着所选边线旋转视图；一种是绕视图中心点以任意角度旋转视图。

1.要绕边线旋转视图

（1）在工程图中选择一条直线。

（2）选择菜单栏中的“工具”→“对齐工程视图”→“水平边线”命令，或选择菜单栏中的“工具”→“对齐工程视图”→“竖直边线”命令。

（3）此时视图会旋转，直到所选边线为水平或竖直状态，旋转视图如图12-30所示。

2.要围绕中心点旋转视图

（1）选择要旋转的工程视图。

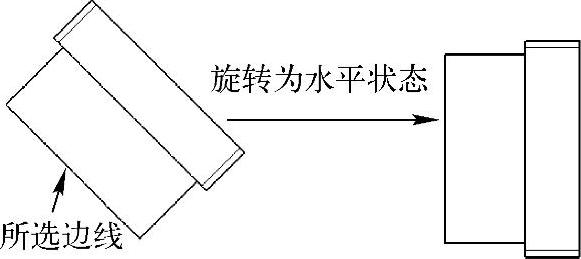

图12-30 旋转视图

（2）单击右键，在弹出的快捷菜单中选择“旋转视图”命令或按住鼠标中间，在绘图区出现图标，系统弹出的“旋转工程视图”对话框，如图12-31所示。

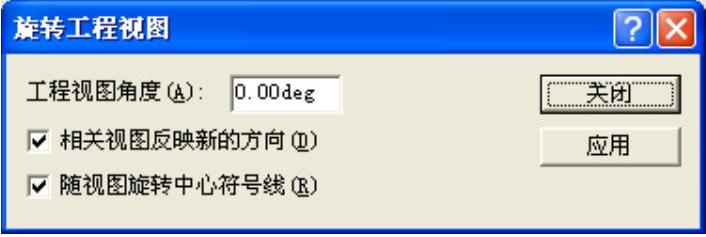

图12-31 “旋转工程视图”对话框

（3）使用以下方法旋转视图。

●在“旋转工程视图”对话框的“工程视图角度”文本框中输入旋转的角度。

●使用鼠标直接旋转视图。

（4）如果在“旋转工程视图”对话框中勾选“相关视图反映新的方向”复选框，则与该视图相关的视图将随着该视图的旋转做相应的旋转。

（5）如果勾选“随视图旋转中心符号线”复选框，则中心符号线将随视图一起旋转。
