12.5.4 辅助视图

辅助视图类似于投影视图，它的投影方向垂直所选视图的参考边线，如图12-13所示。

下面介绍插入辅助视图的操作步骤。

（1）打开的工程图如图12-13所示。

（2）单击“工程图”工具栏中的（辅助视图）按钮，或选择菜单栏中的“插入”→“工程视图”→“辅助视图”命令。

（3）选择要生成辅助视图的工程视图中的一条直线作为参考边线，参考边线可以是零件的边线、侧影轮廓线、轴线或所绘制的直线。

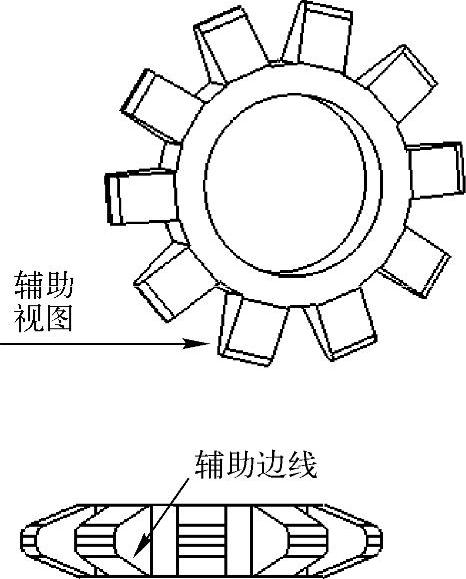

图12-13 辅助视图举例

（4）系统会在与参考边线垂直的方向出现一个方框，表示辅助视图的大小，拖动这个方框到适当的位置，则辅助视图被放置在工程图中。

（5）在“辅助视图”属性管理器中设置相关选项，如图12-14a所示。

1）在（名称）文本框中指定与剖面线或剖面视图相关的字母。

2）如果勾选“反转方向”复选框，则会反转切除的方向。

（6）单击（确定）按钮，生成辅助视图，如图12-14b所示。

图12-14 绘制辅助视图
