第二节  二极管

从一个PN结的P区引出一个电极称为正极，从N区引出一个电极称为负极。用管壳封装后就成了二极管。其外形和电路符号如图1-7所示。按结构分，二极管有点接触型和面接触型两种。

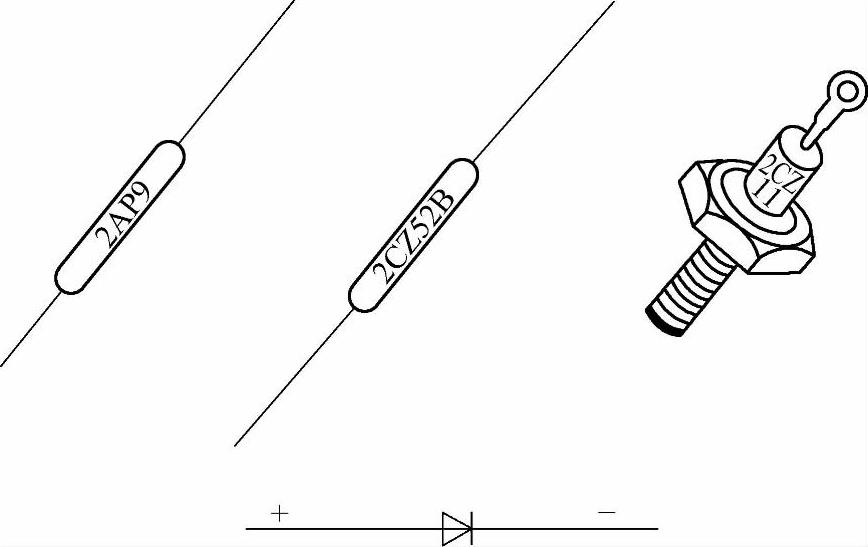

图1-7 二极管的外形和电路符号

点接触型二极管如图1-8所示。由于PN结的面积很小，所以不能承受高的反向电压和大电流，但结间电容很小，适用于高频信号的检波及微小电流的整流等。

面接触型二极管如图1-9所示。由于PN结的面积大，所以能承受较大的电流，故适用于整流，但结间电容较大，不适用于高频电路。
