二、特殊二极管

二、特殊二极管

1.稳压二极管

稳压二极管又叫做齐纳二极管，是一种硅材料制成的面接触型二极管。它的工作原理是在反向击穿时一定电流范围内其端电压几乎不变。由于它具有稳压特性，所以被广泛应用在稳压电源与限幅电路中，作为稳压器或电压基准器件使用。

稳压二极管的伏安特性和电路符号如图1-13所示。

2.变容二极管

变容二极管是利用PN结电容可变原理制成的半导体器件，即改变PN结上的反向偏压，就可以改变PN结的电容量。如图1-14所示，反向偏压越大，结电容越小。

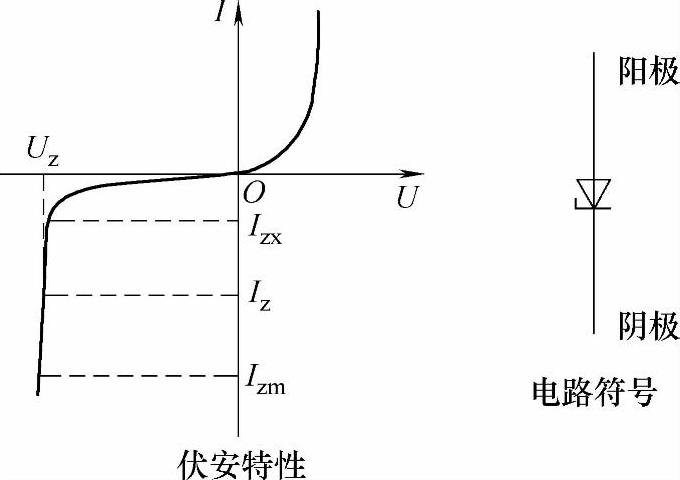

图1-13 稳压二极管的伏安特性和电路符号

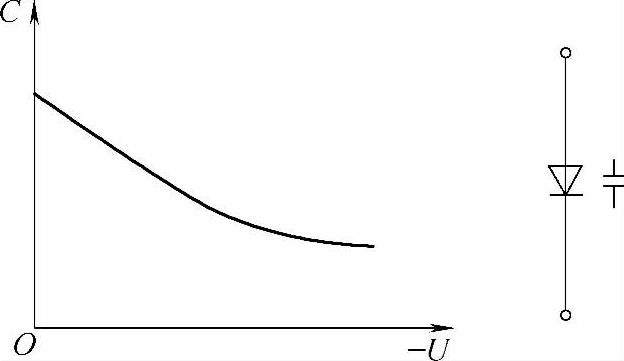

图1-14 结电容和反向电压的关系

3.肖特基二极管

肖特基二极管不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属—半导体结原理制作的。

如图1-15所示，在N型基片和阳极金属之间形成肖特基势垒，若在肖特基势垒两端加上正向偏压，则肖特基势垒层变窄，其内阻变小；反之，肖特基势垒层变宽，其内阻变大。

肖特基二极管的结构和电路符号如图1-15所示。

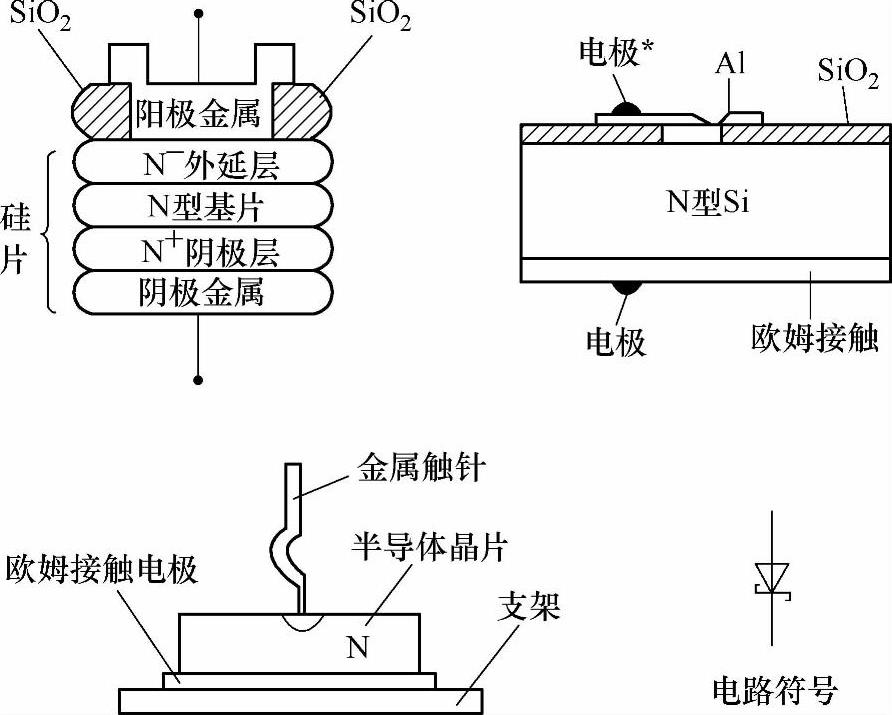

图1-15 肖特基二极管的结构和电路符号
