交流电压经过整流后的输出电压脉动很大，因此必须采取滤波措施，使负载获得较平滑的直流电。能把脉动直流电中的交流成分滤掉的电路叫做滤波电路。常用的几种滤波电路如图5-13所示。滤波电路是利用储能元件L和C具有储存和释放能量的能力，对脉动直流电能起到自动调节的作用，从而减小脉动成分。

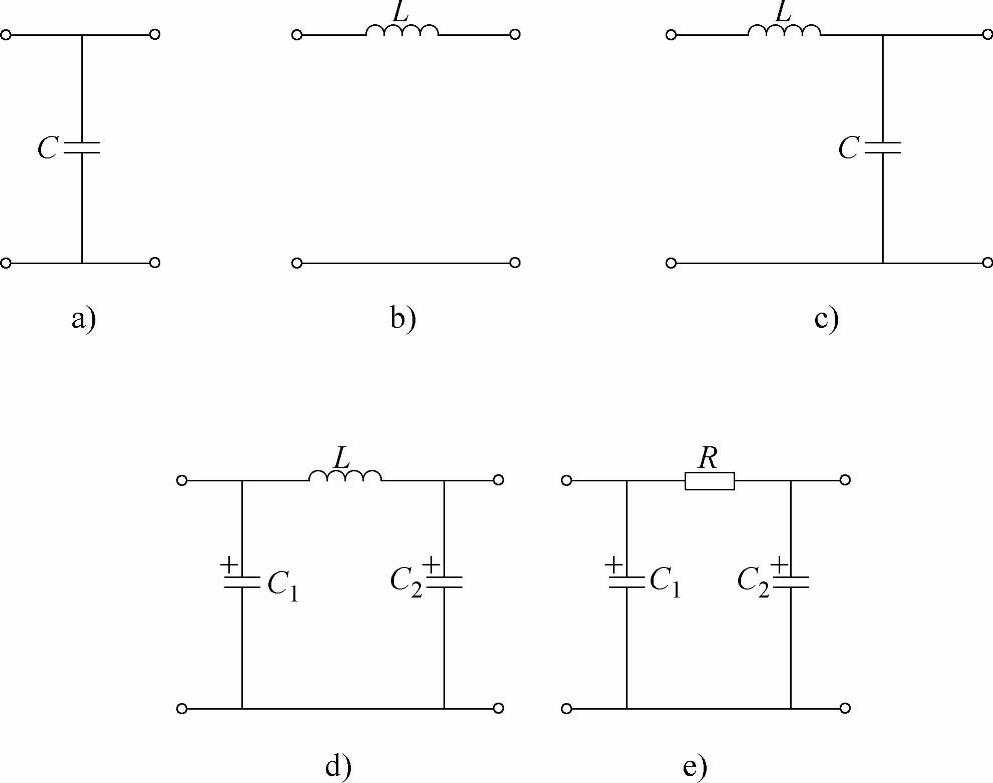

图5-13 常用的几种滤波电路
a）电容滤波器 b）电感滤波器 c）LC型滤波器 d）LCⅡ型滤波器 e）RCⅡ型滤波器
