三、复式滤波器

复式滤波器是由两种或两种以上滤波元件组成的滤波器，其滤波效果比单纯用电感或电容滤波为好。

1.LC滤波器

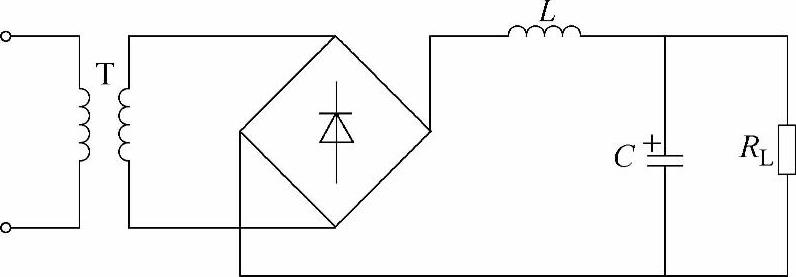

图5-17所示为带有LC滤波器的单相桥式整流电路。整流后输出的交流分量大部分降落在L上，同时再加上C的配合，把漏过来的交流分量进一步滤除掉，所以得到较平滑的直流电压。

图5-17 带有LC滤波器的单相桥式整流电路

2.Ⅱ型滤波器

图5-18a为带有LC滤波器的Ⅱ型滤波器。整流输出先经C₁滤波，再经L和C₂组成LC滤波器滤波，滤波效果较好。

图5-18 Ⅱ型滤波器 a）LCⅡ型滤波器 b）RCⅡ型滤波器

Ⅱ型滤波器由于接通电源瞬间有浪涌电流，所以一般选择C₁的容量比C₂容量小些。在负载电阻较高、电流只有几十毫安时，常用电阻R代替L构成带有RC的Ⅱ型滤波器，更经济合理，如图5-18b所示。
