图5-16所示为带有电感滤波器的单相桥式整流电路，它是在桥式整流电路和负载RL之间串接一个铁心线圈L构成的由于电感线圈对交流电的阻抗大，而对直流电的阻抗小，因此交流成分将大部分被电感线圈阻止，而直流部分顺利通过，于是在RL上就得到一个较平滑的直流输出电压。电感L越大，滤波效果越好。因此一般采用带有铁心的线圈。
电感滤波一般适用于负载变动大，负载平均电流较大的场合。

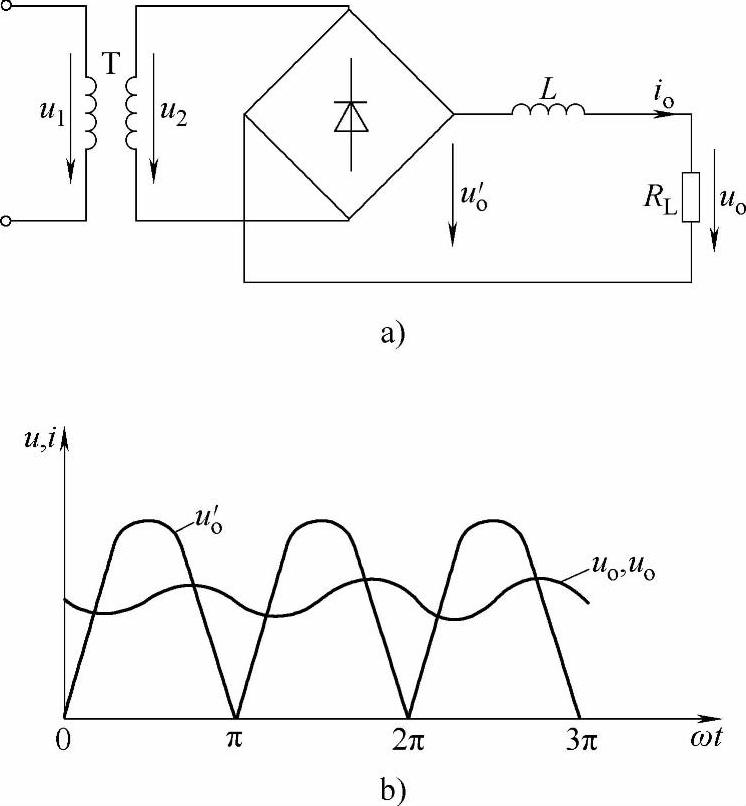

图5-16 带有电感滤波的单相桥式整流电路及其波形
a）电路 b）波形
