全自动洗衣机的电路分为微电脑控制和机电式控制两种。
（1）微电脑控制全自动洗衣机电路
它由程序控制器、电源开关、电磁铁、电动机、进水电磁阀、变压器等组成，电气原理图如图5-2所示。
（2）机电式控制全自动洗衣机电路
它由程序控制器、电磁铁、进水电磁阀、蜂鸣器、电动机、洗涤选择开关、水位开关、安全开关、排水选择开关等组成，电气原理图如图5-3所示。

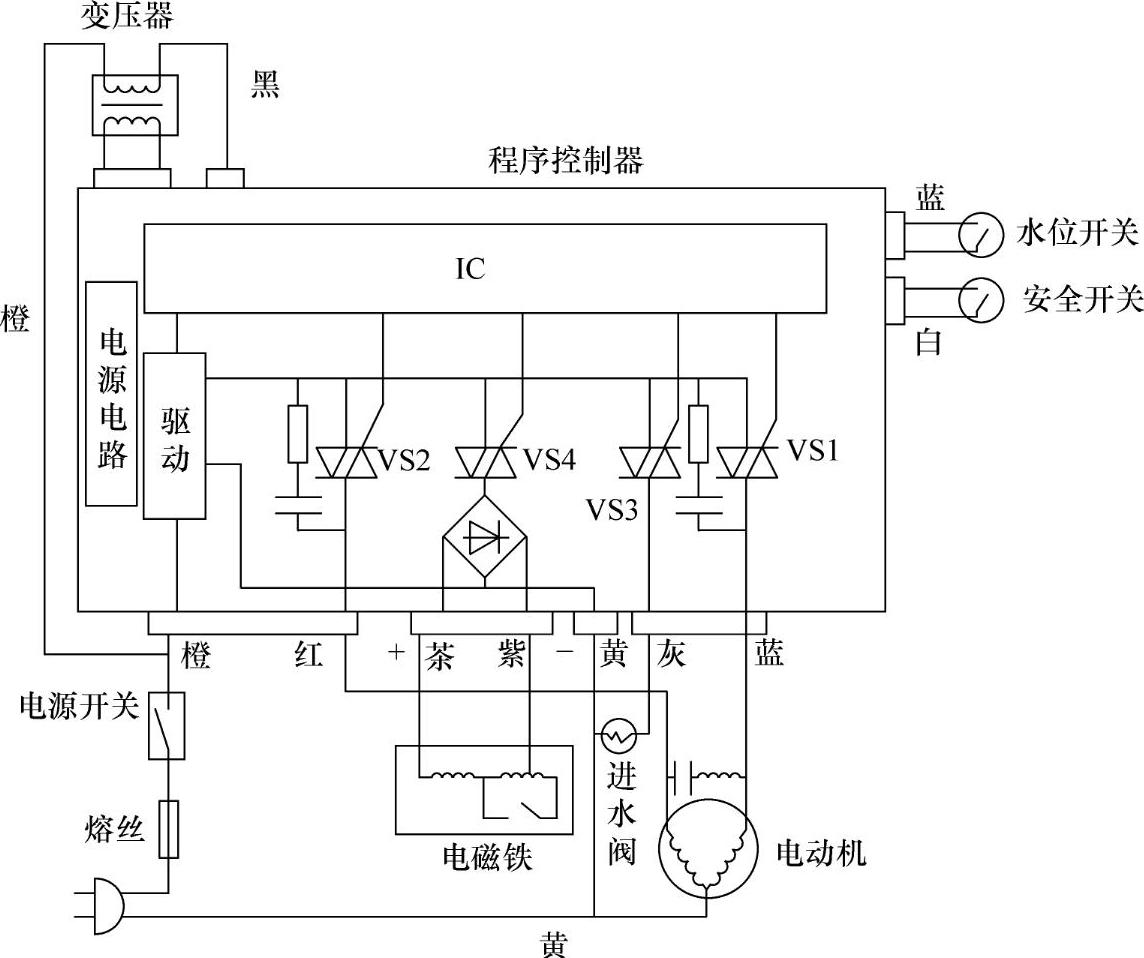

图5-2 微电脑控制全自动洗衣机电气原理图

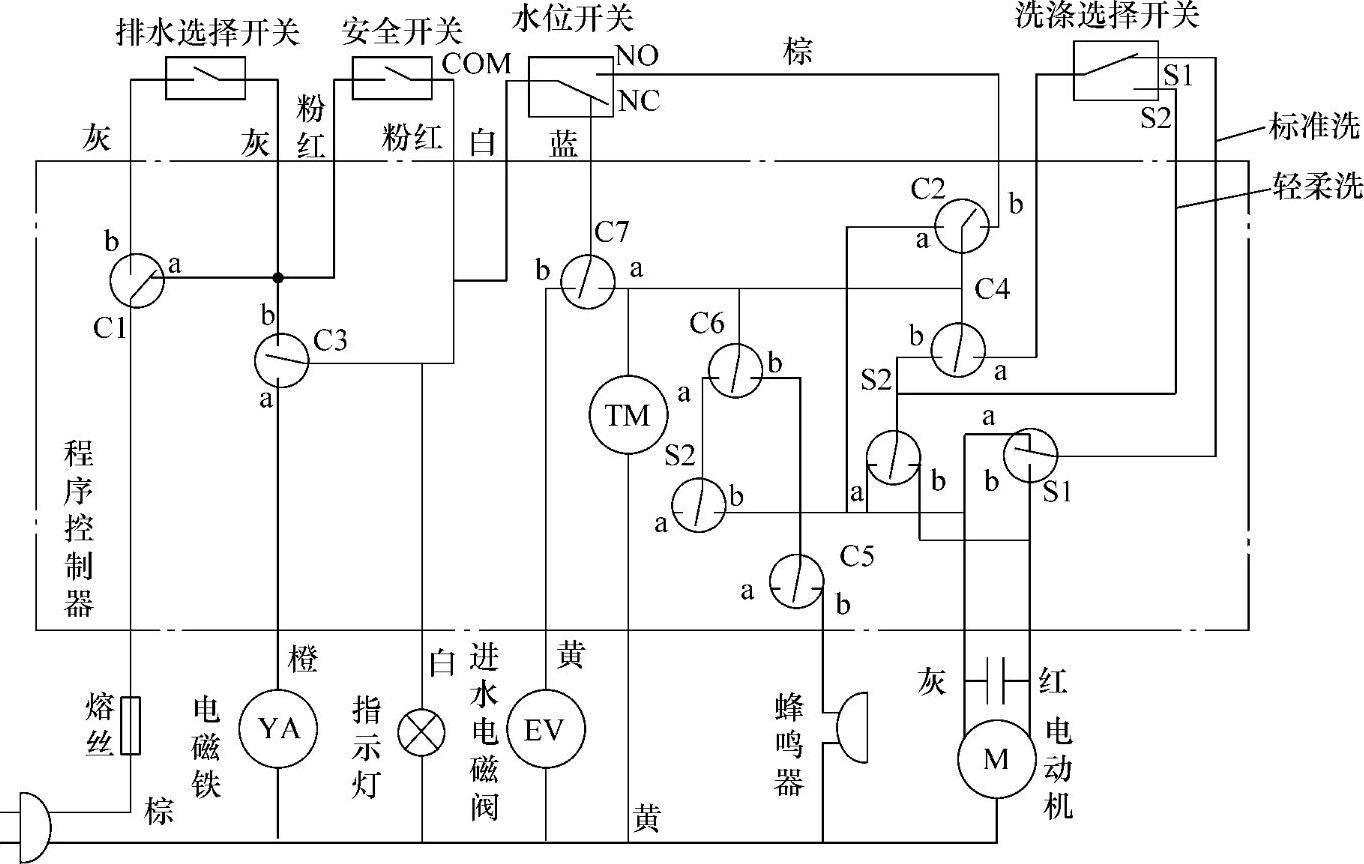

图5-3 机电式控制全自动洗衣机电气原理图
