4.电路原理
下面以海尔XQB45-A型全自动洗衣机电路为例，详细介绍各电路的原理。
（1）电源电路

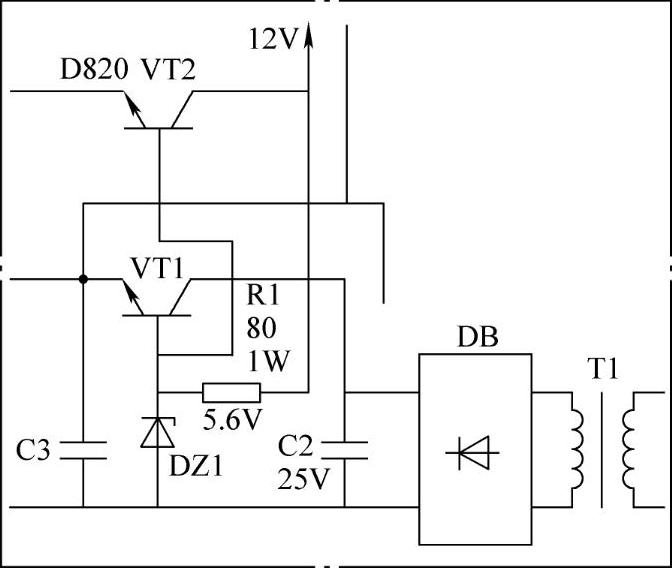

电源电路包括变压器T1、整流全桥DB、滤波C2等元器件。当打开电源开关时，22OV市电经电源变压器T1降压、整流全桥DB整流、C2滤波后得到12V左右的直流电压，它一路为蜂鸣器供电，另一路经VT1、VT2、DZ1等构成的5V稳压器后输出5V-1，为控制电路供电。电源电路如图5-6所示。
（2）复位电路

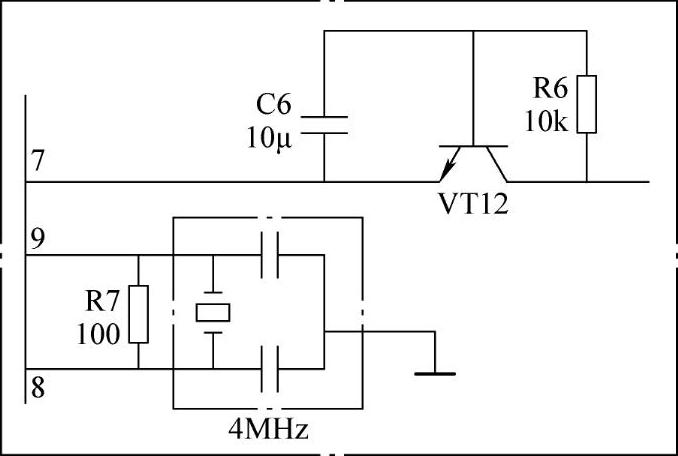

复位电路包括R6、C6、VT12等元器件。复位端为CPU第7脚，通电时，SV-2电压通过R6对C6充电，当C6两端电压大于O.7V后，VT12导通，CPU第7脚为高电平，复位结束。电路如图5-7所示。
图5-6 电源电路
图5-7 复位电路
（3）过零触发电路

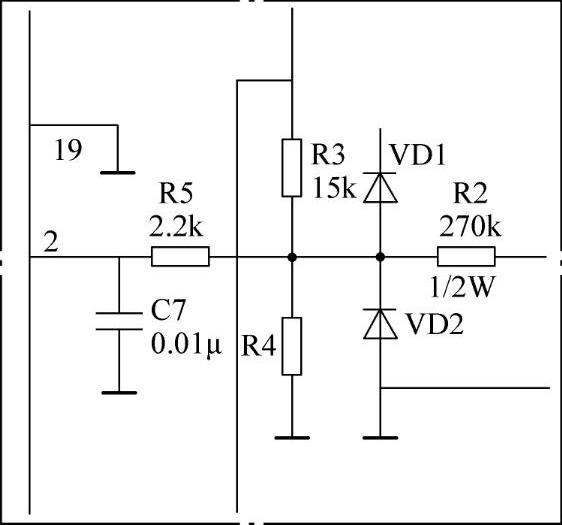

过零触发电路包括VD1、VD2、R3、R4等元器件。5OHZ市电经R2降压，VD1、VD2、R3、R4限幅，以及R5限流后作为时基信号送入CPU第2脚，从而实现对双向晶闸管的过零触发。过零触发电路如图5-8所示。
（4）过电压保护电路

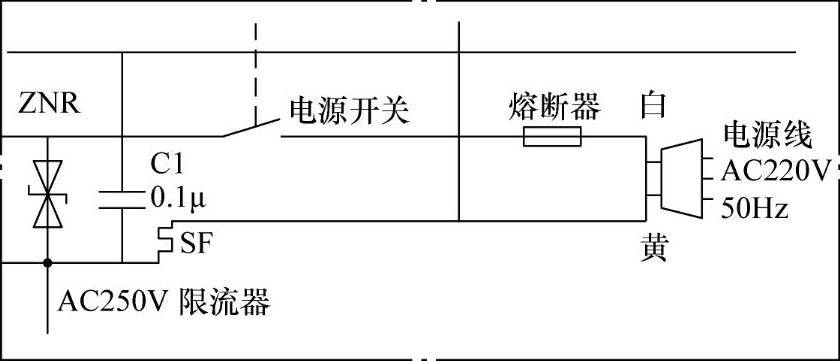

过电压保护电路包括ZNR、C1等元器件。当持续过电压时ZNR会击穿，过电流熔断器将熔断，洗衣机得到保护。过电压电路如图5-9所示。
图5-8 过零触发电路
图5-9 过电压保护电路
（5）键扫描电路

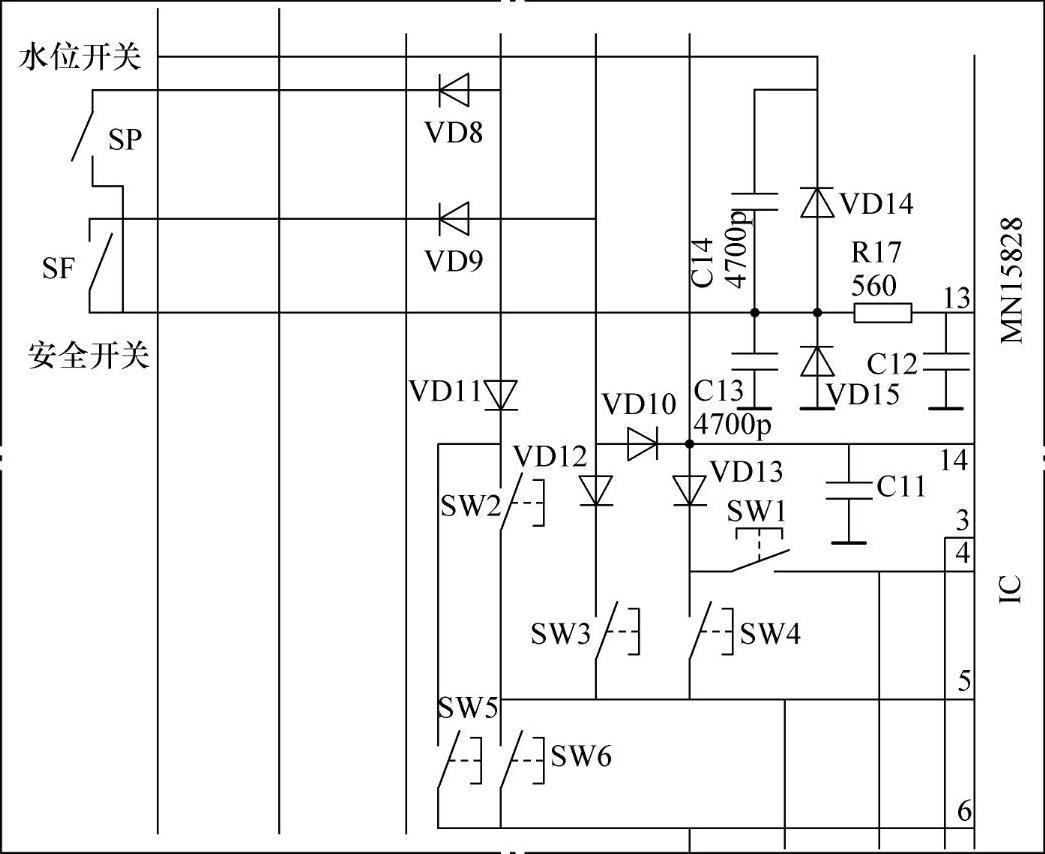

键扫描电路包括SF、SP、SW1～SW6等功能按键。SF为洗衣机安全开关，SP为水位开关，SW1为功能选择按键，SW2、SW3、SW5、SW6均为洗涤方式选择按键，SW4为起动开关。键扫描电路如图5-1O所示。
图5-1O 键扫描电路
（6）进/排水电路

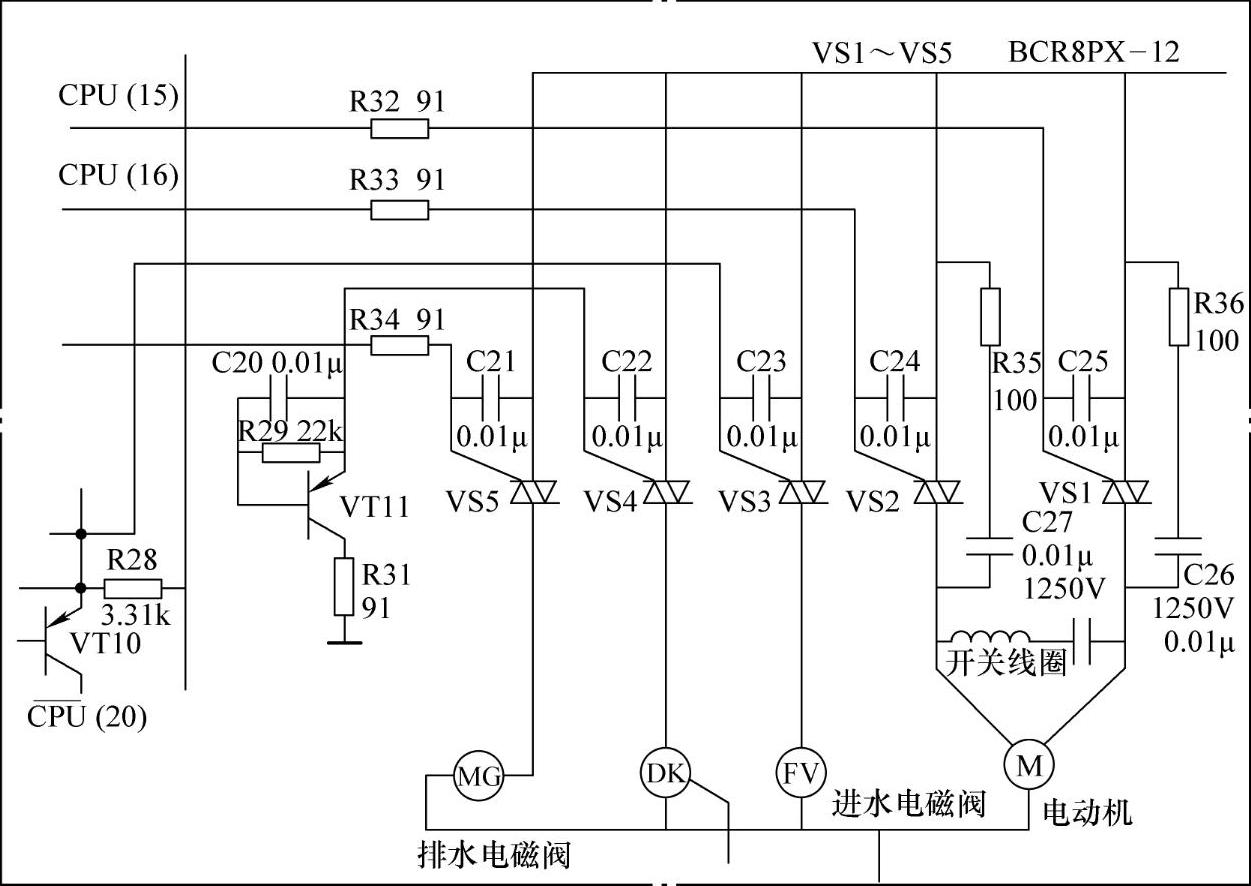

进/排水电路包括VS1～VS5、VT11、VT1O、进/排水电磁阀等。安全开关闭合且选择好洗衣程序和洗涤方式后，若按下SW4，CPU第2O脚将输出触发信号，经VT1O放大后触发双向晶闸管VS3导通，进水电磁阀打开，此时洗衣机桶内将注水。当水位达到限定水位时，水位开关将闭合，CPU第2O脚再次发出过零关闭信号，进水电磁阀得信号后关闭。进水电磁阀关闭后，CPU第15、16脚依次交替发出正、反转及过零关闭信号，脱水桶内转盘得信号后进行正、反向旋转。当洗涤结束时，排水电磁阀再次打开排水，排完水后，CPU的第15脚发出触发信号，使VS1导通，这时电动机得电逆时针方向运行，脱水桶在减速离合器的带动下顺时针方向旋转，脱水开始。进/排水电路如图5-11所示。
图5-11 进/排水电路
（7）显示电路

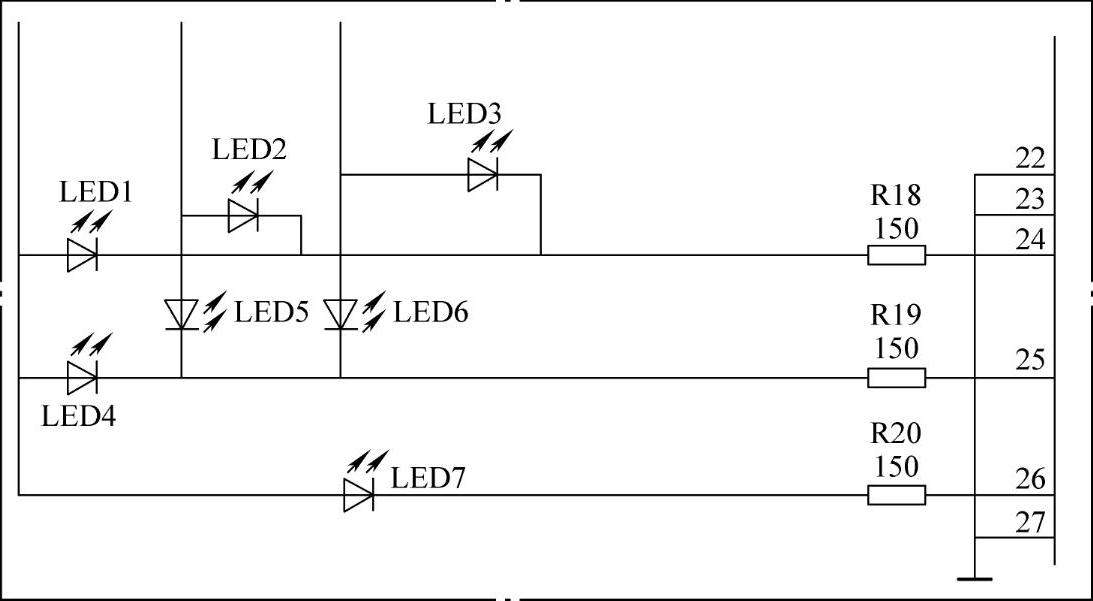

显示电路包括发光二极管LED1～LED7。LED1为洗涤指示灯，LED2为漂洗指示灯，LED3为脱水指示灯，LED4为标准洗指示灯，LED5为经济洗指示灯，LED6为大物洗指示灯，LED7为轻柔洗指示灯。当按下某功能按钮或选择洗衣方式后，相应的指示灯都会随之点亮。显示电路如图5-12所示。
图5-12 显示电路

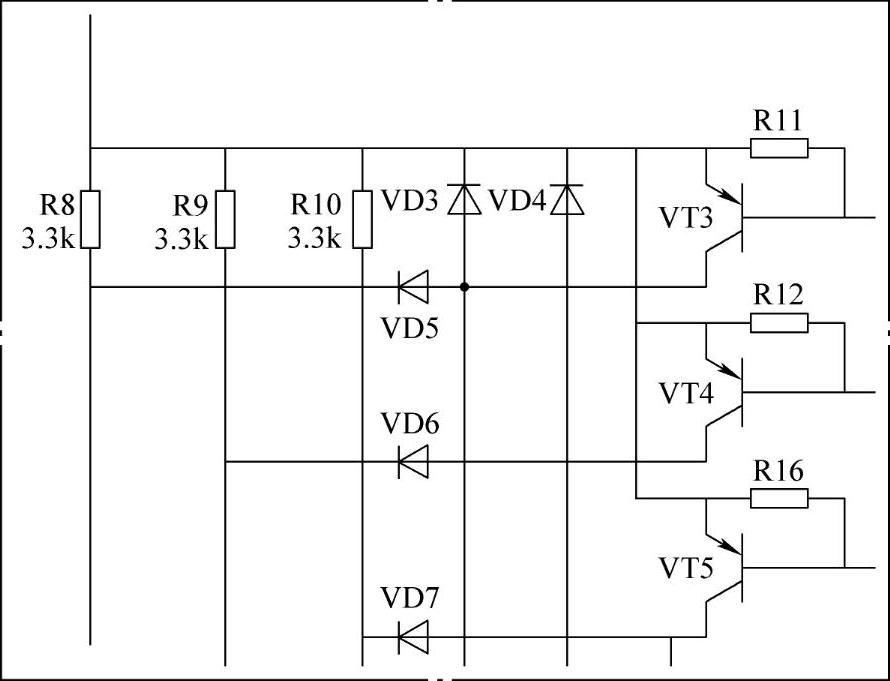

首先由CPU第1O、12、11、24、25、26脚发出控制信号，再经二极管VD3～VD7及控制晶体管VT3～VT5对其进行控制，电路如图5-13所示。
图5-13 显示电路的控制电路
