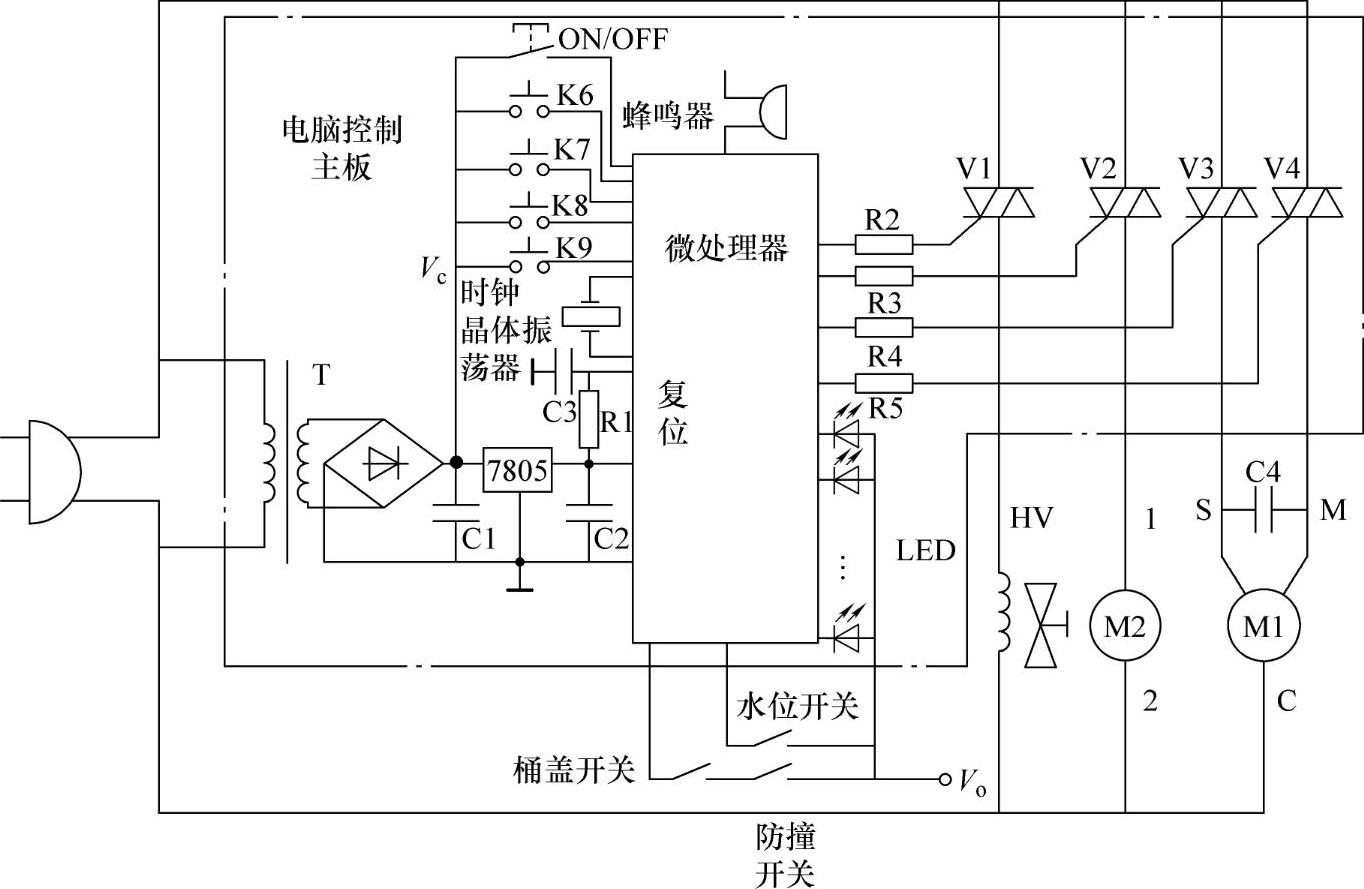

全自动洗衣机电路简图如图5-5所示。

图5-5 全自动洗衣机电路简图

1）将洗衣机桶盖打开，放入衣物后向洗涤桶内注水。

2）按下电源开关，选择洗衣方式及水位位置，并按动启动按钮，此时面板上的相应指示灯点亮，进水电磁阀得电开始工作。

3）当电磁阀工作时，CPU相应的引脚输出控制电压，触发晶闸管V1，进水阀HV得电，电磁阀打开。

4）当进水水位达到设定值时，水位开关将断开，CPU进水阀控制脚停止输出控制电压，晶闸管V1截止，进水阀线圈断电，进水停止。

5）当进水停止后，相应电动机控制引脚输出控制电压，洗涤电动机M1反复正、反向运行。

6）当洗涤时间到时，CPU电动机控制引脚停止输出控制电压，晶闸管V3、V4截止，电动机停止运行。同时CPU排水控制脚输出排水指令，晶闸管V2栅极得电而导通，牵引器电动机得电而旋转，排水阀被拉动，排水开始。

7）当排水结束时，水位开关闭合，CPU的电动机控制引脚输出持续信号，晶闸管V3持续导通，洗涤电动机M1也正向持续运行，在离合器的作用下，内桶高速旋转，开始脱水，此时牵引器M2继续通电，排水阀也持续排水。

8）当脱水结束时，则进行二次进水。CPU停止输出电动机控制信号和排水信号，而发出进水控制信号，进水电磁阀工作，进行二次进水。

9）当二次进水停止后，CPU发出漂洗控制信号，洗涤电动机反复正、反向运行。

1O）当漂洗结束时，CPU又发出排水信号，进行二次脱水过程，重复第6、7步的工作。

11）当二次脱水结束后，进行三次进水、二次漂洗、三次脱水。

12）当最后一次脱水结束后，排水阀线圈、牵引器电动机、洗涤电动机断电，这时CPU发出指令使蜂鸣器得电鸣叫，洗衣完成。
