安装上面板组件

1.安装上面板组件

（1）安装进水阀

首先将凡士林涂抹于进水阀两端口，再装入进水盒组件，然后安装支架，用螺钉依次紧固即可，如图7-35、图7-36所示。

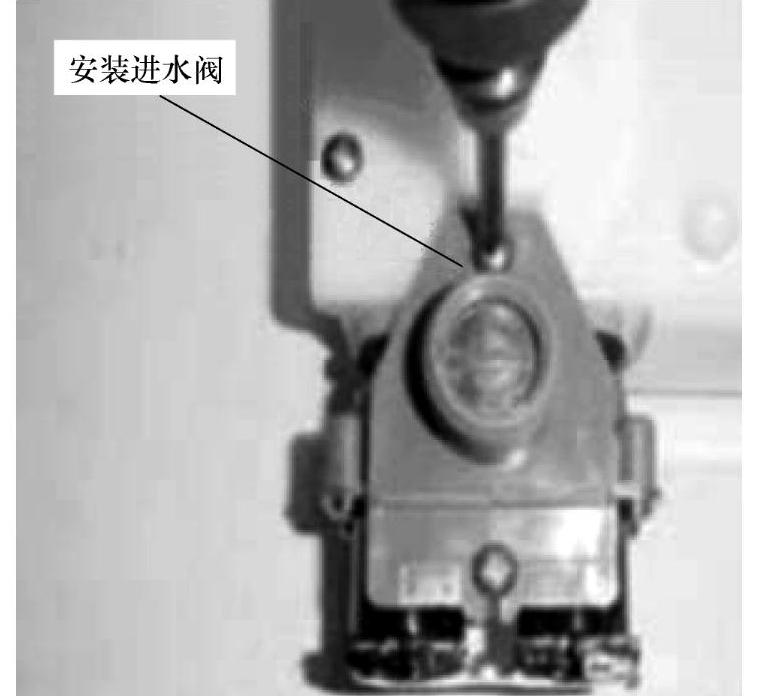

图7-35 安装进水阀（一）

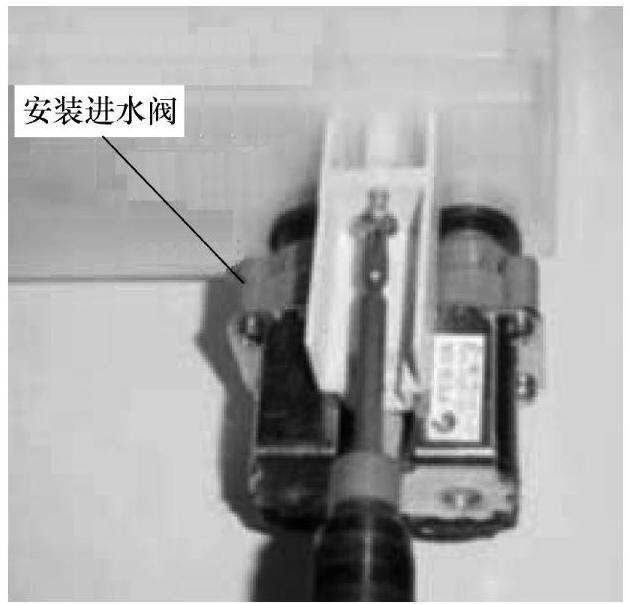

图7-36 安装进水阀（二）

（2）安装粉末盒

首先将铭牌黏在粉末盒指定位置，再在粉末盒的指定位置装入膨松剂，如图7-37所示。

（3）安装软管

首先在管接头两端涂胶，并与软管卡簧分别安装于通气软管两端，再在软管接头处涂胶，并与长、短两种通气软管连接，如图7-38、图7-39所示。

（4）安装水位传感器

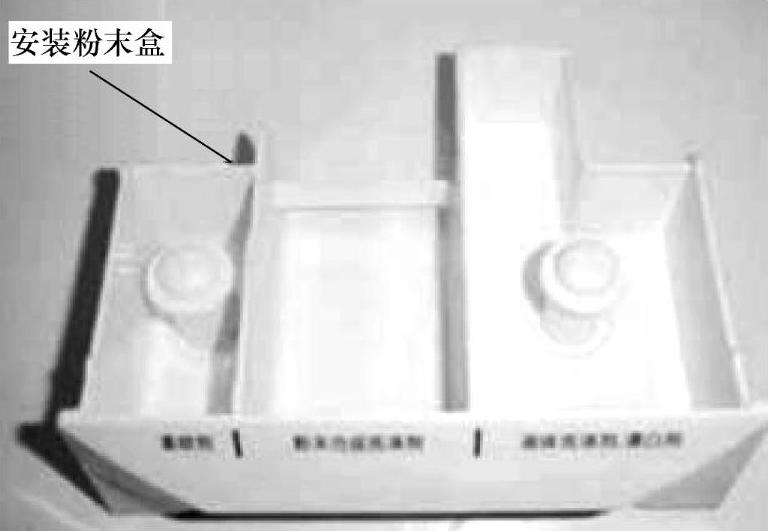

图7-37 粉末盒的安装

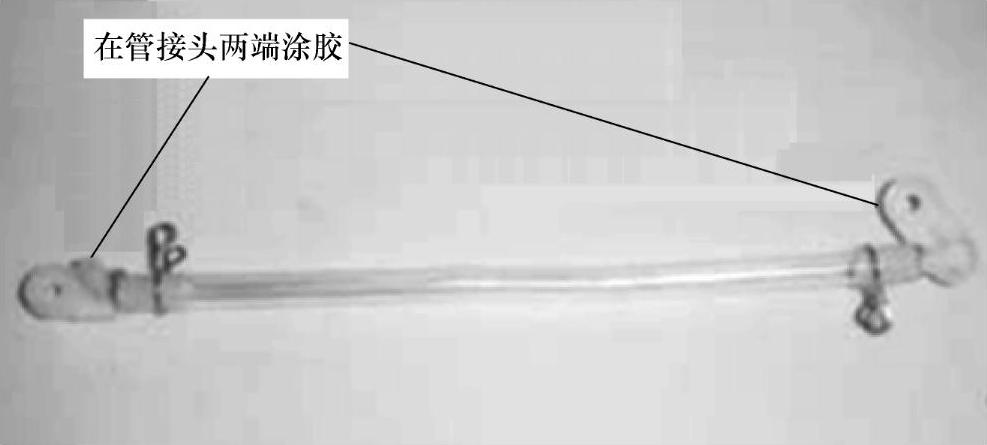

图7-38 涂胶

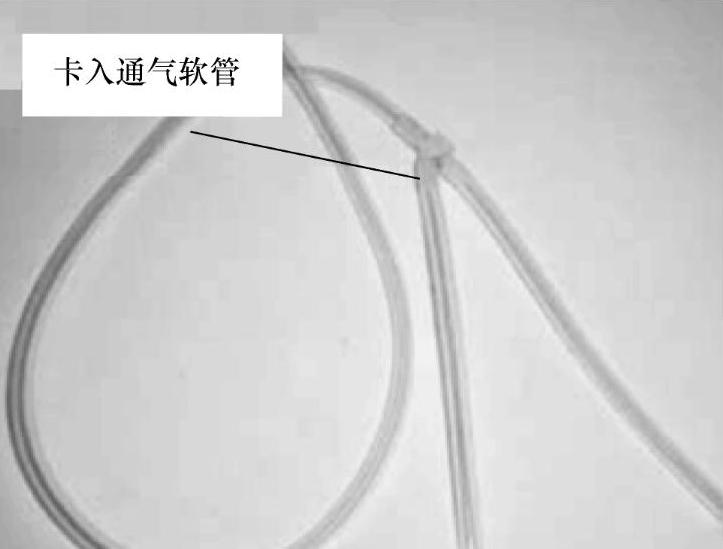

图7-39 安装软管

首先在板座指定位置安装水位传感器，然后插入接插件，如图7-4O所示。

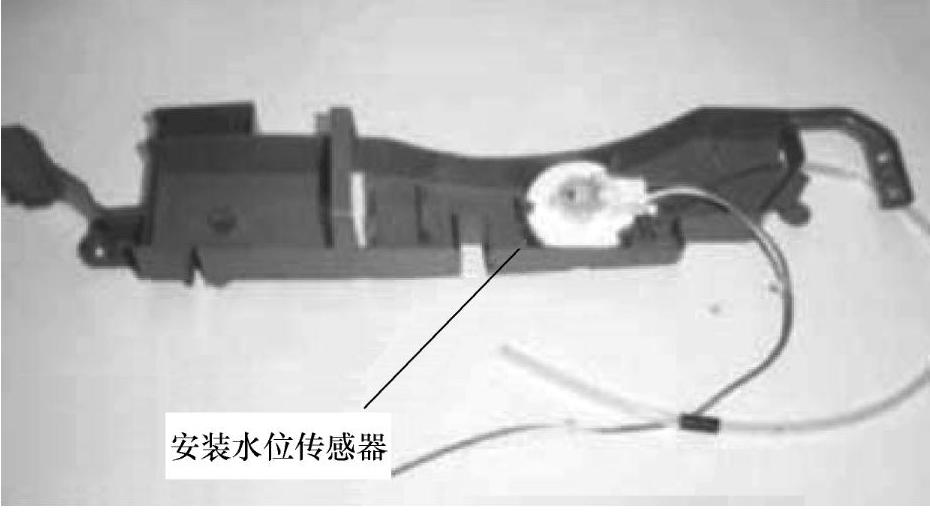

图7-4O 水位传感器的安装

（5）安装超音波泵

首先将超音波泵与其线束贴在一起，再将其装入板座内用螺钉紧固，然后将软管接头上的两根软管插入到超音波泵指定位置，如图7-41、图7-42所示。

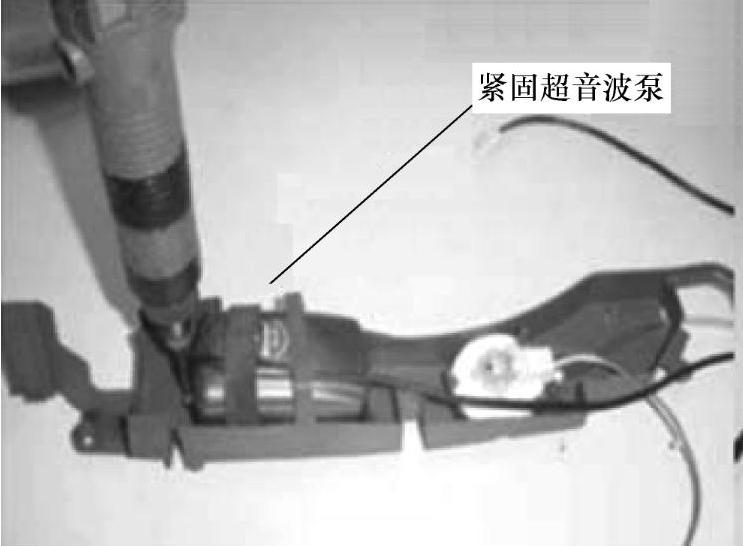

图7-41 紧固超音波泵

图7-42 将软管插入超音波泵

（6）安装上盖与前后盖

首先用盖板轴将洗涤上盖与前后盖连接，并将安全爪与安全爪弹簧安装到洗涤上盖指定位置，如图7-43、图7-44所示。

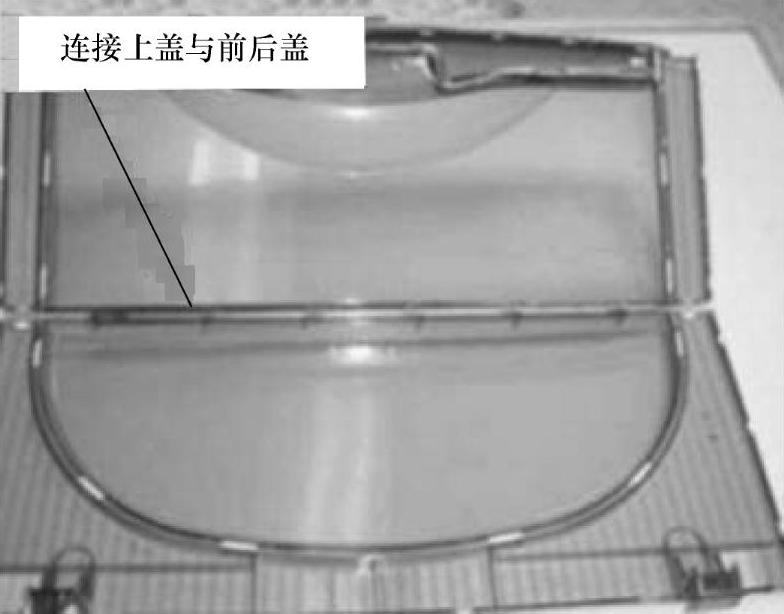

图7-43 连接洗涤上盖与前后盖

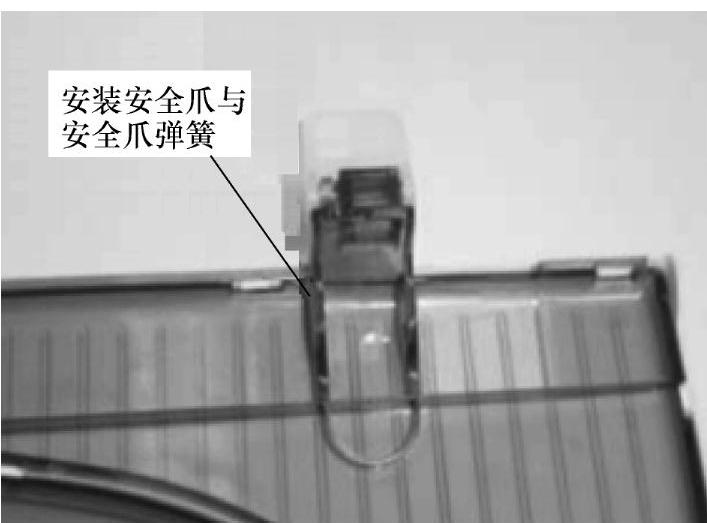

图7-44 安装安全爪与安全爪弹簧

（7）上面板布线

首先从悬挂链上取下上面板放于工位板上，然后安装进水盒组件并布线，如图7-45、图7-46所示。

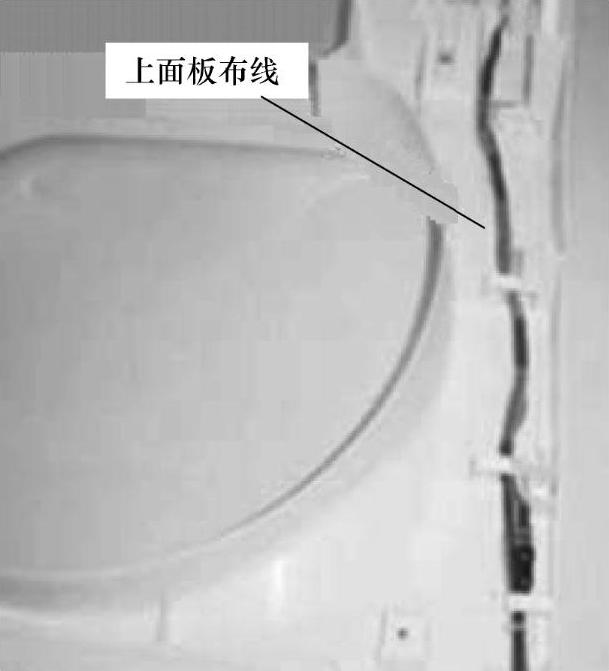

图7-45 上面板布线

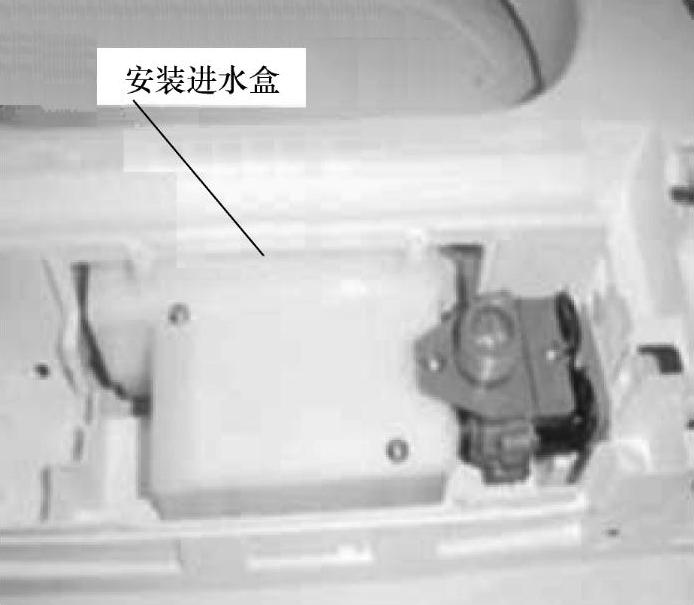

图7-46 安装进水盒

（8）安装安全开关

首先将安全开关与线束焊接，再与安全杆组件安装到上面板指定位置，如图7-47所示。

（9）安装控制板

首先用螺钉紧固安全开关和进水盒组件，再安装控制板组件，如图7-48～图7-5O所示。

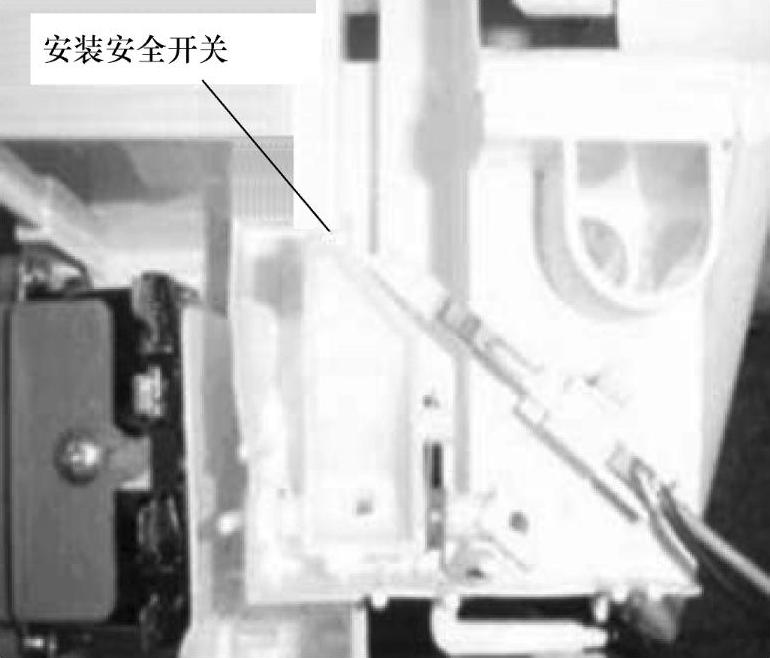

图7-47 安装安全组件

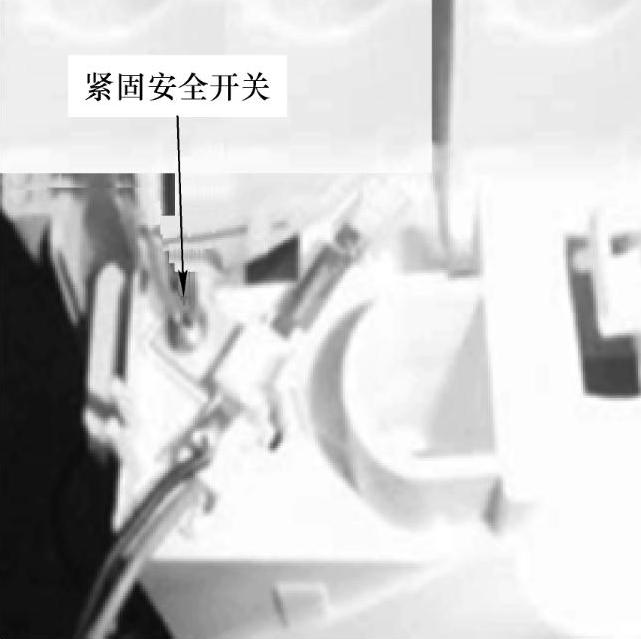

图7-48 紧固安全开关

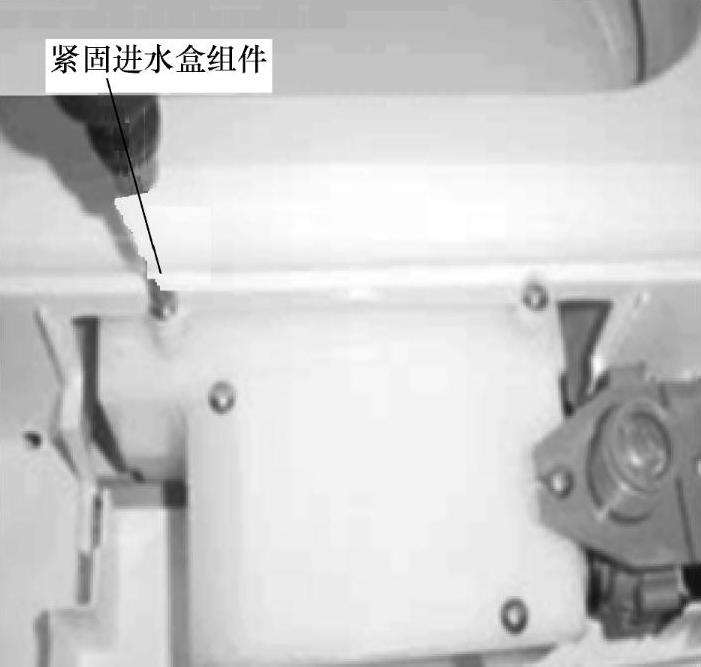

图7-49 紧固进水盒组件

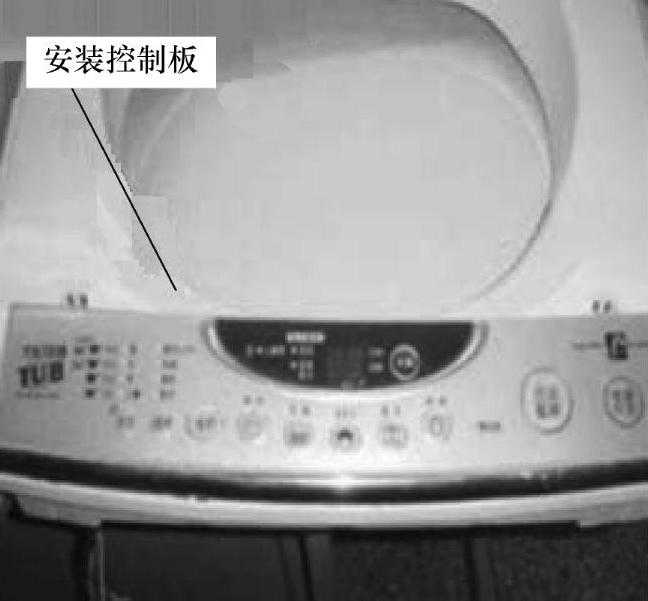

图7-5O 安装控制板组件

（1O）安装洗涤上盖

首先固定洗涤上盖于上面板上，再安装盖板弹簧，如图7-51、图7-52所示。

（11）安装电源线

首先在上面板上安装电源线，再将4个插头插入进水盒，如图7-53、图7-54所示。

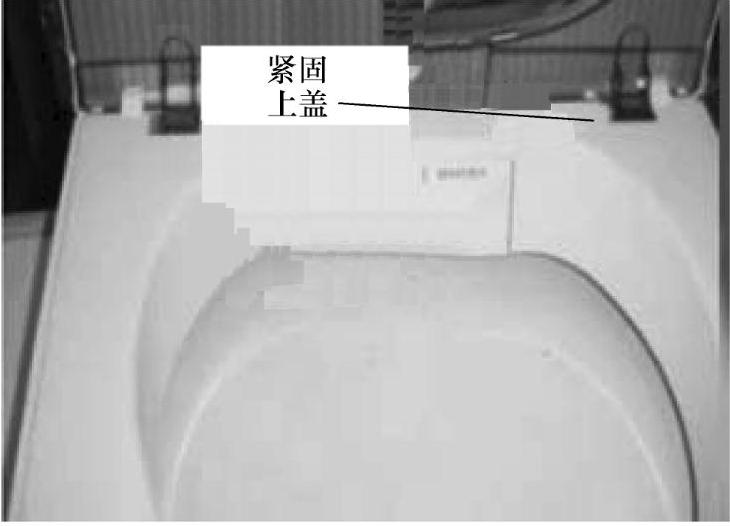

图7-51 紧固上盖

图7-52 安装盖板弹簧

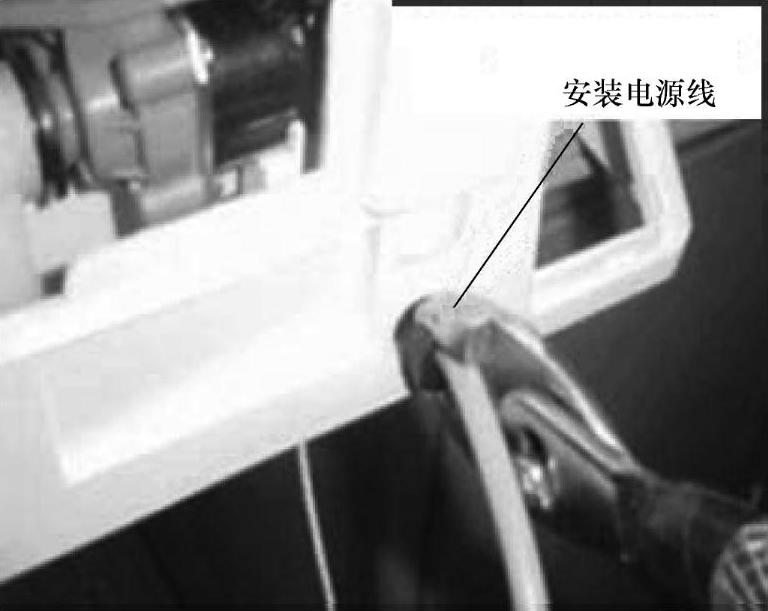

图7-53 安装电源线于上面板上

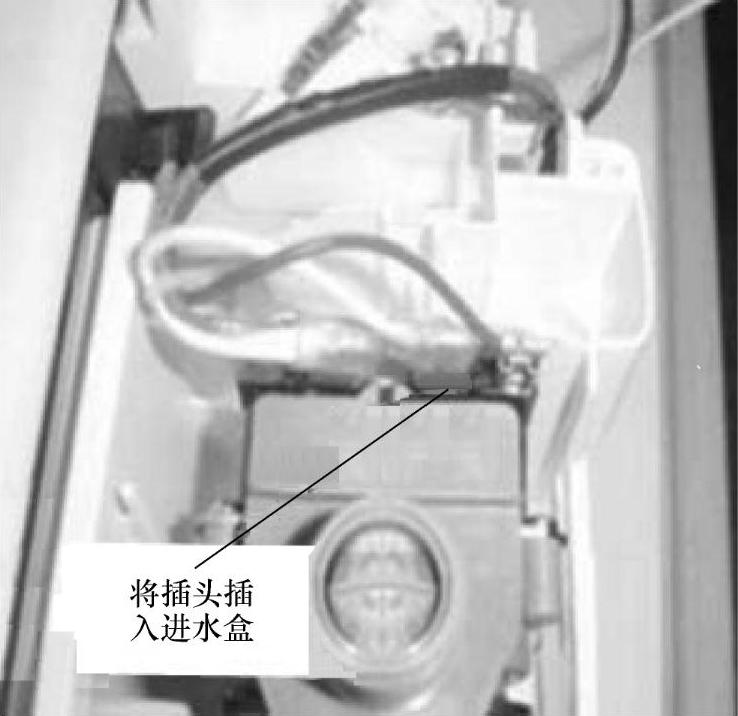

图7-54 将4个插头插入进水盒
