4.总成组装
（1）装可调脚组件及缓冲垫
首先用可调脚套套住可调脚，再用螺母紧固，然后装上3个缓冲垫，如图7-7O、图7-71所示。

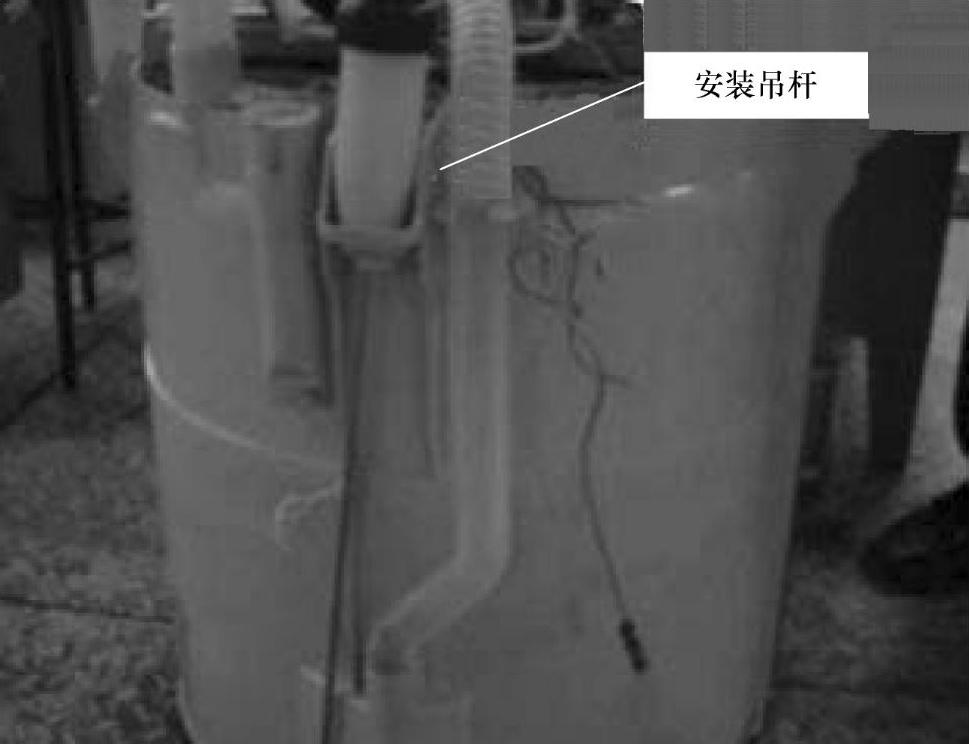

图7-69 安装吊杆

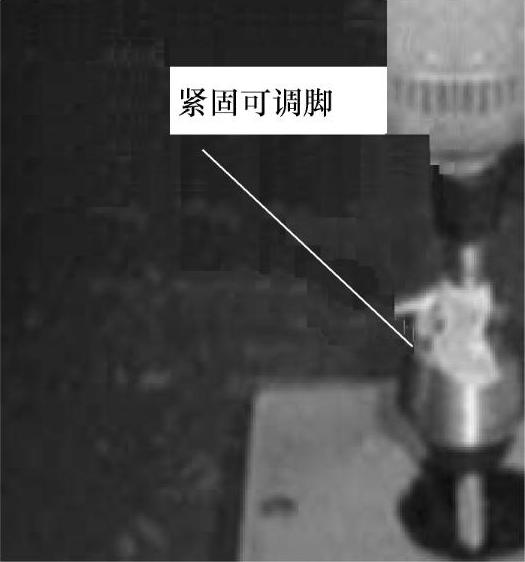

图7-7O 紧固可调脚

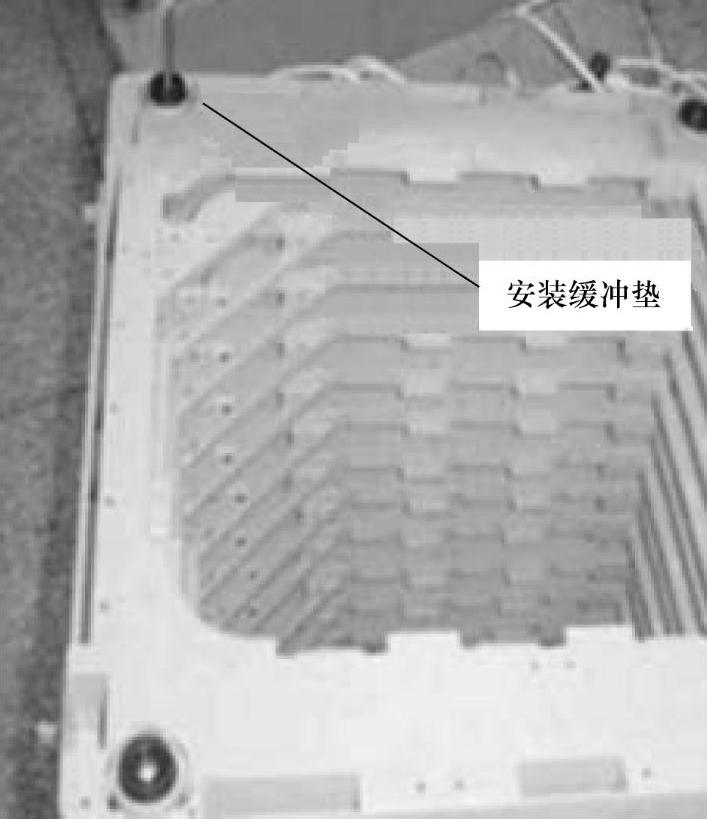

图7-71 安装缓冲垫
（2）安装排水口盖及底托
首先将排水口盖安装到箱体上，再将底托安装于箱体上，并紧固，如图7-72、图7-73、图7-74所示。

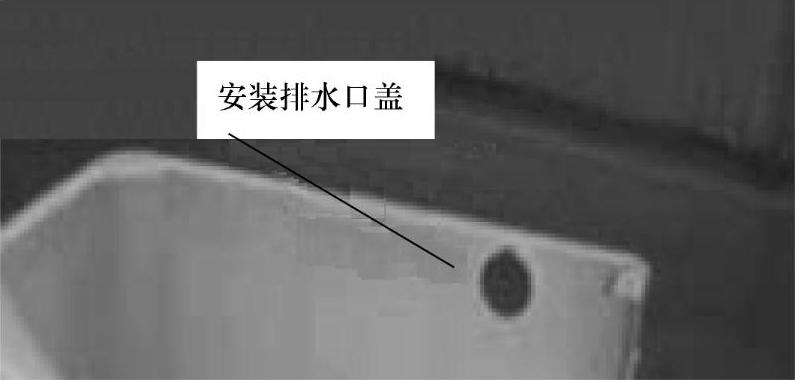

图7-72 安装排水口盖

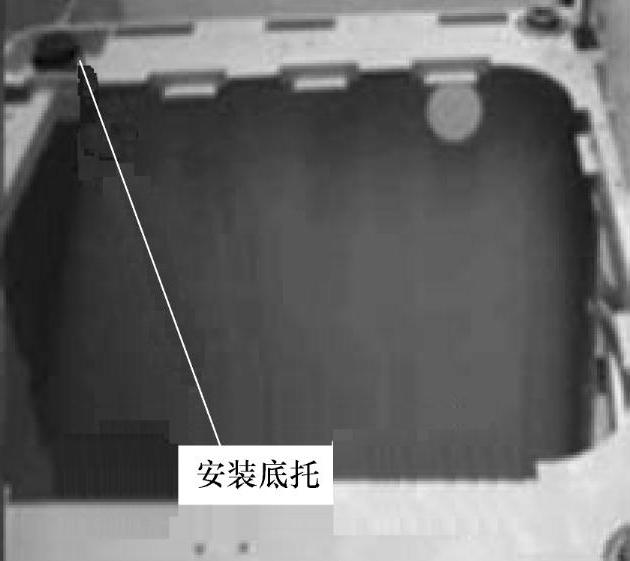

图7-73 安装底托
（3）安装吊杆组件
首先在箱体的4个球窝处均匀涂抹凡士林并放上球座，再将一套吊杆组件用止退销装于箱体上，如图7-75所示。

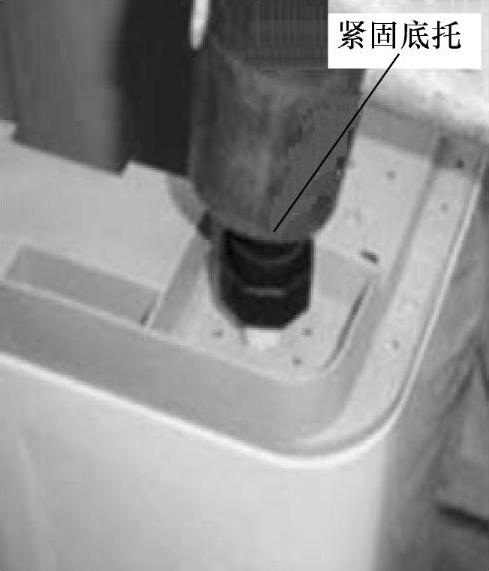

图7-74 紧固底托

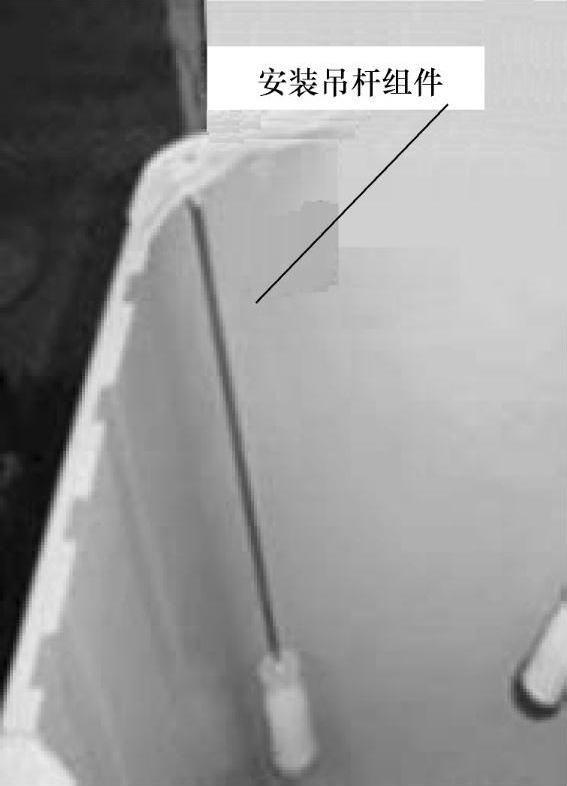

图7-75 安装吊杆组件
（4）将溢水管、排水管组装到排水阀组件
首先在溢水管、排水管内口处涂抹一层胶水，再分别套在排水阀组件指定位置，如图7-76所示。
（5）紧固排水阀组件及转矩电动机
首先底托指定位置用螺钉固定排水阀，再将转矩电动机连接在排水阀拉杆上，并用螺钉紧固，如图7-77所示。

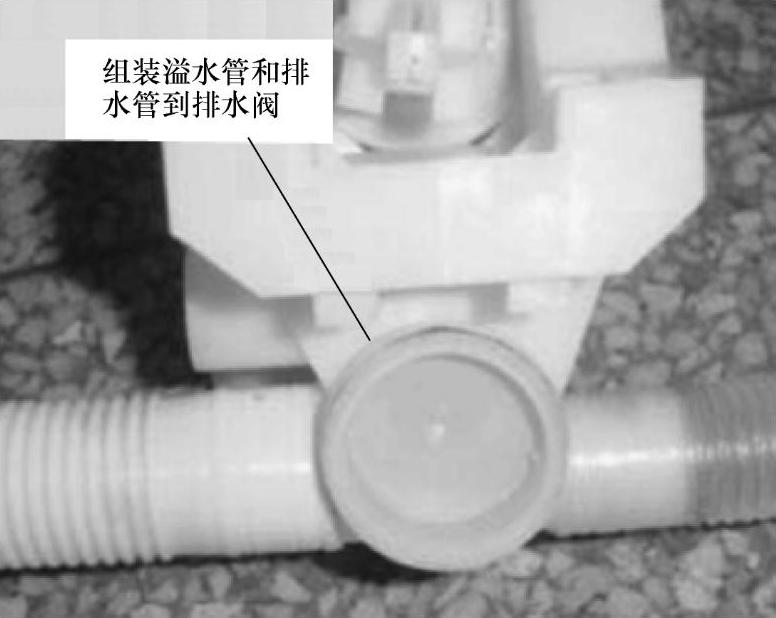

图7-76 将溢水管、排水管组装到排水阀组件

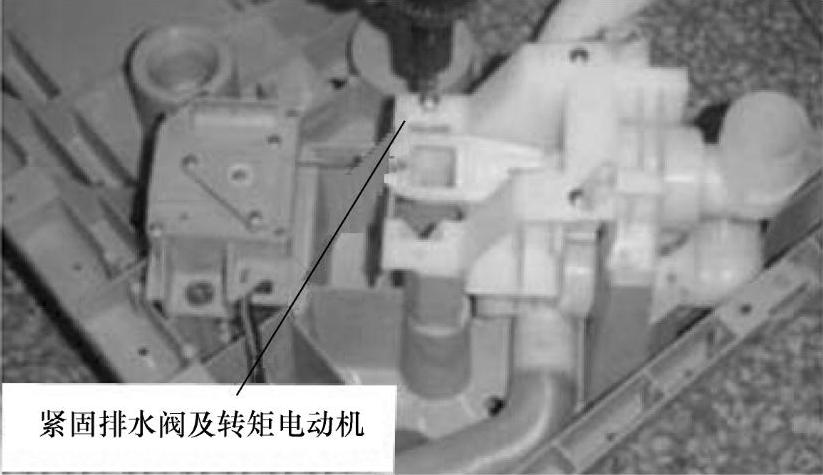

图7-77 紧固排水阀组件及转矩电动机
（6）安装上面板
首先将上面板放到箱体上，再取一个海绵套环装到上面板通气软管上，然后紧固，如图7-78～图7-8O所示。

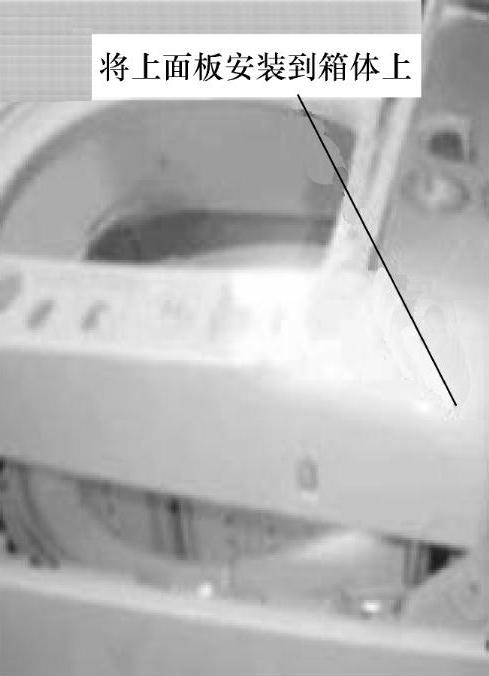

图7-78 将上面板放到箱体上

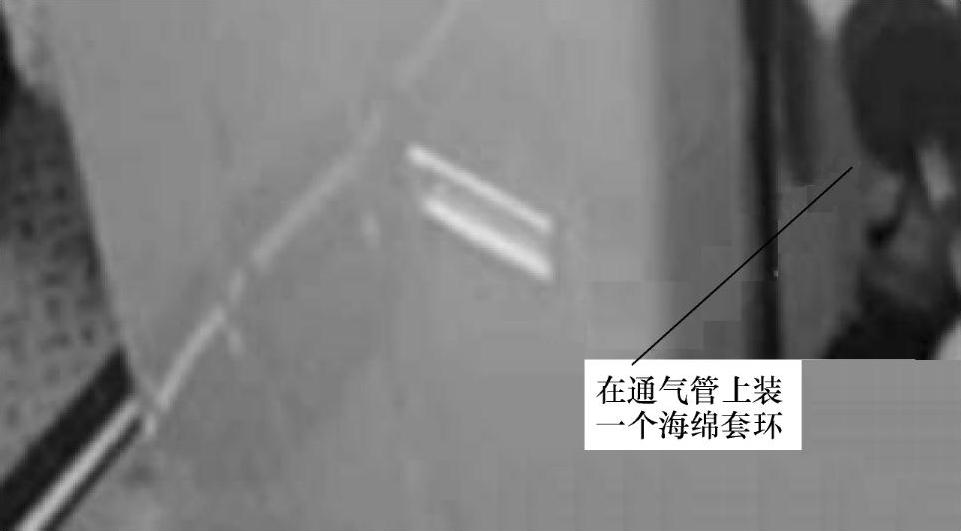

图7-79 在上面板通气软管上装一个海绵套环
（7）装排水内管
首先将排水内管连接外桶端加热后从箱体组件孔穿入箱体内，并在外桶连接端装上卡簧，再装到外桶上，然后将箱体上部导线束缚住并捆扎成线束，如图7-81、图7-82所示。

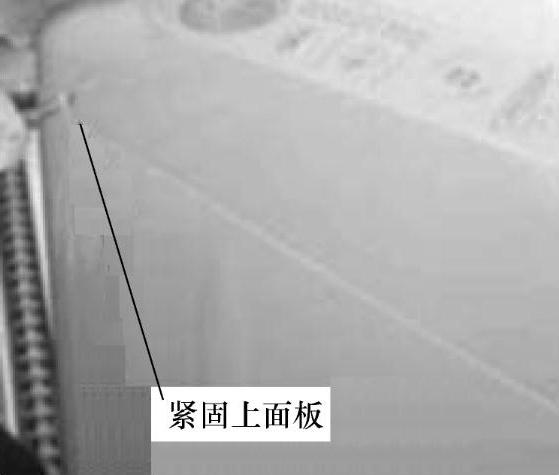

图7-8O 紧固上面板

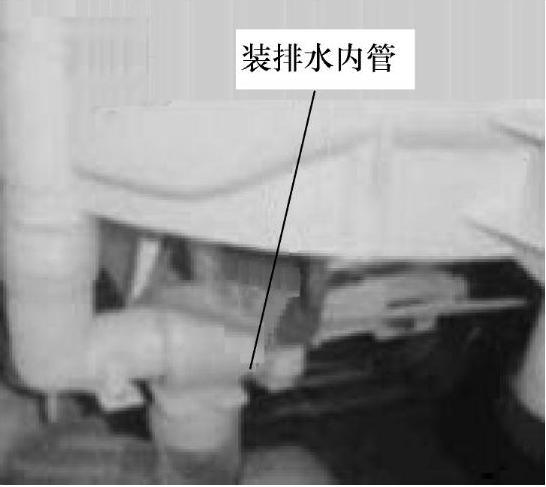

图7-81 装排水内管
（8）装电源线
首先将电源线穿过箱体后，将其插头插入相应的插座上（L、N、G），再卡入箱体卡口中，如图7-83所示。

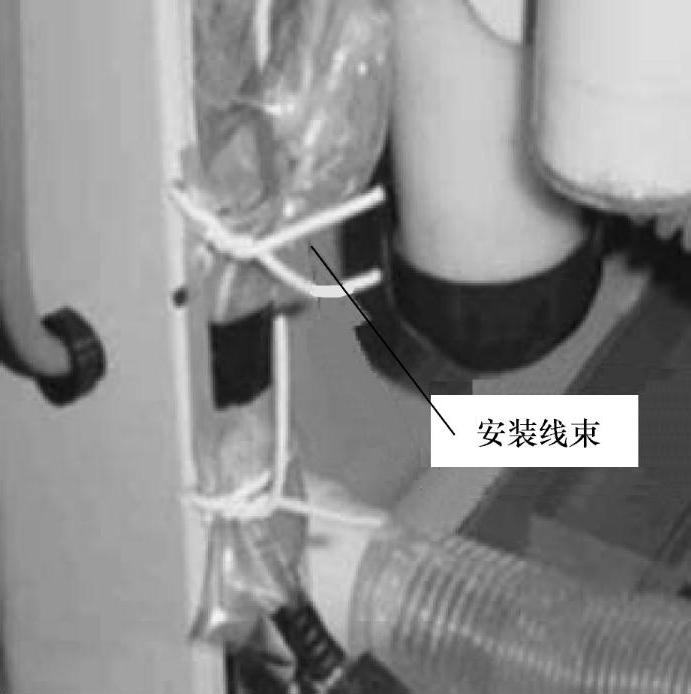

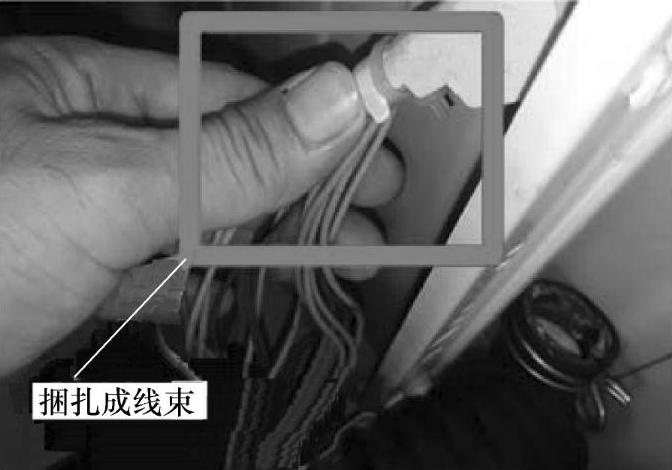

图7-82 捆扎导线

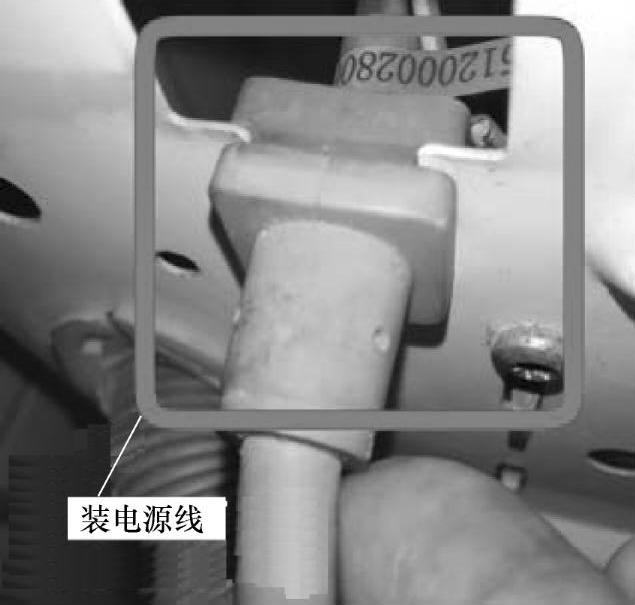

图7-83 装电源线
（9）装箱体地线
首先用螺钉及螺母将垫有垫片的地线分别与箱体的两个地线孔预紧固，再用气枪紧固，如图7-84所示。
（1O）连接通气软管
首先将卡簧套入加热后的通气软管，再在外桶通气孔处均匀涂抹胶水，然后将通气软管顺时针绕吊杆两圈后装到通气孔根部并卡好卡簧，最后将线束卡入中部两个导线卡内，如图7-85、图7-86所示。

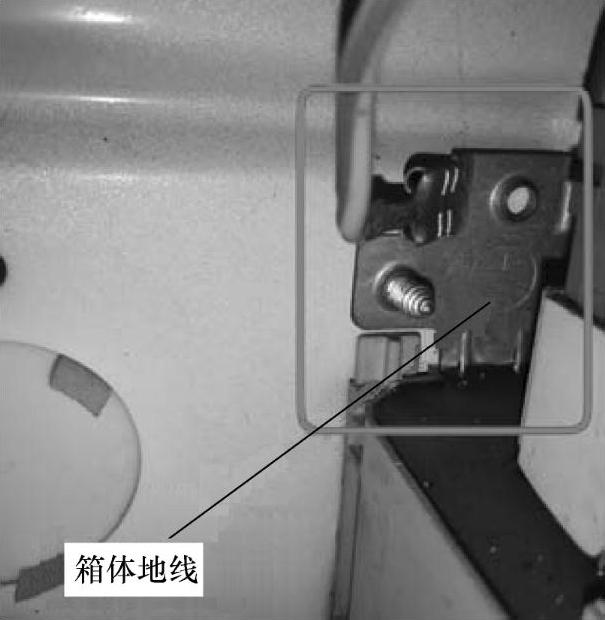

图7-84 装箱体地线
图7-85 连接通气软管
（11）装压接套管及缠绕线束并整理
首先安装并压合黄色、粉色、红色导线，再用绝缘胶布紧捆，然后装压接套管，如图7-87、图7-88所示。

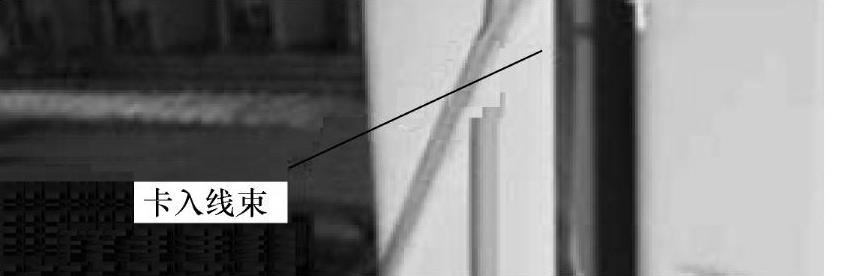

图7-86 线束卡入中部两个导线卡内

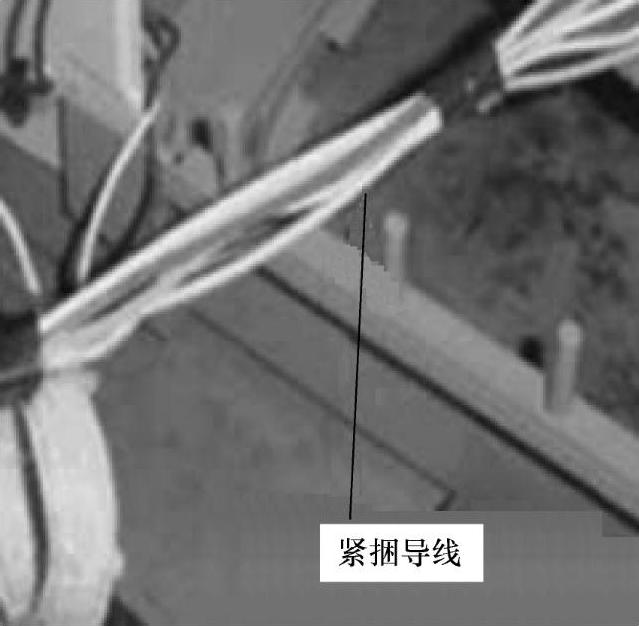

图7-87 紧捆导线
图7-88 装压接套管
（12）捆扎通气软管
将通气软管捆扎好并涂上凡士林，检查所有套管，如图7-89所示。
（13）包裹线头及黏防碰吸音棉
将线束包裹在扎线塑料袋内，并用胶带缠绕，然后黏防碰吸音棉，最后将捆扎好的线束放到箱底指定位置，如图7-9O～图7-92所示。

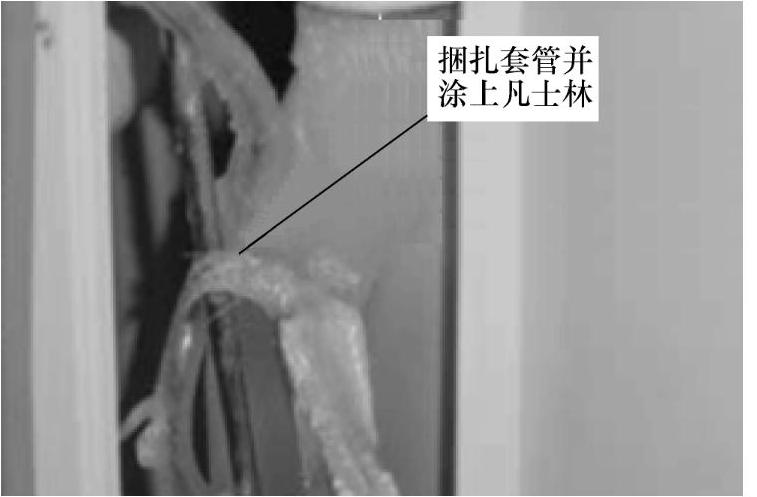

图7-89 捆扎通气软管

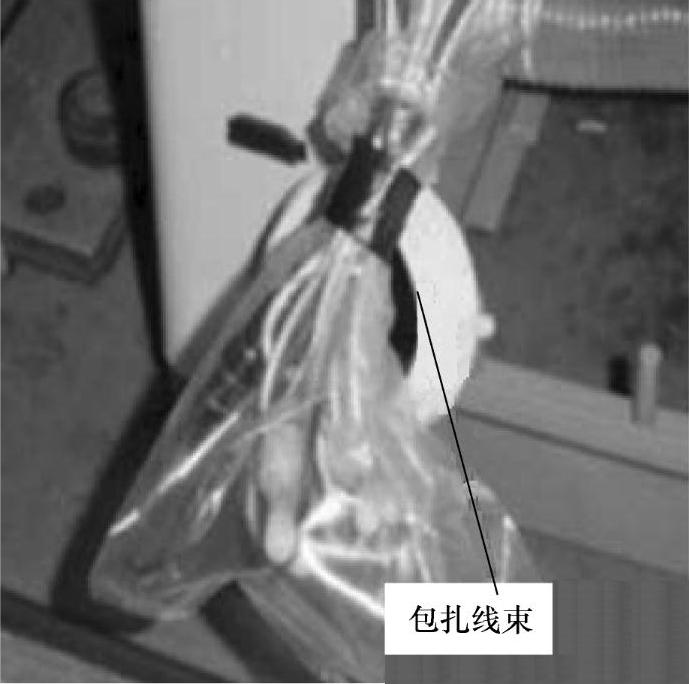

图7-9O 将线束包裹在扎线塑料袋内

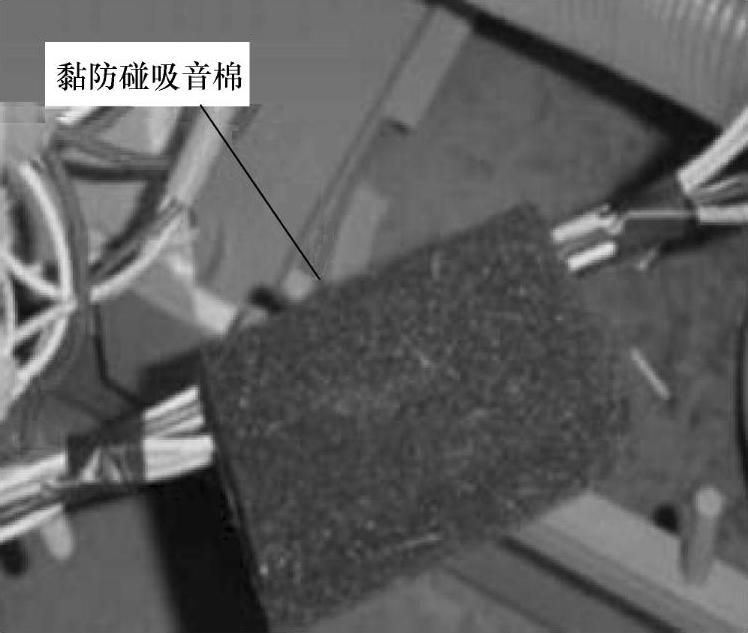

图7-91 黏防碰吸音棉
图7-92 将捆扎好的线束放到箱底指定位置
