3.组装外桶

3.组装外桶

（1）钻孔

在外桶溢水口下方筋边钻一个孔，如图7-59所示。

（2）装离合器

首先将外桶取下，涂上润滑剂，再将离合器装在外桶上，然后用4个螺钉紧固，如图7-6O所示。

（3）安装小传动轮

首先取下电动机并垫上绝缘板放在安装板电动机孔内，再安装小传动轮，然后用螺钉紧固并滴压氧胶，如图7-61所示。

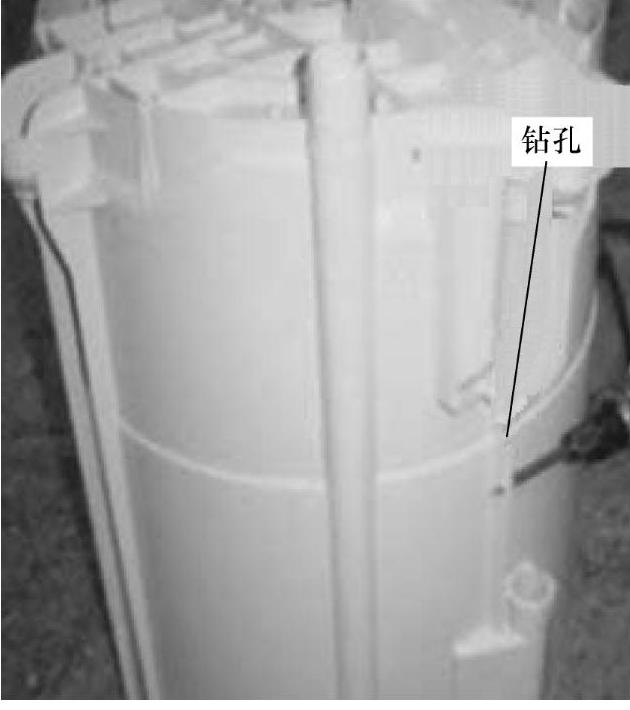

图7-59 钻孔

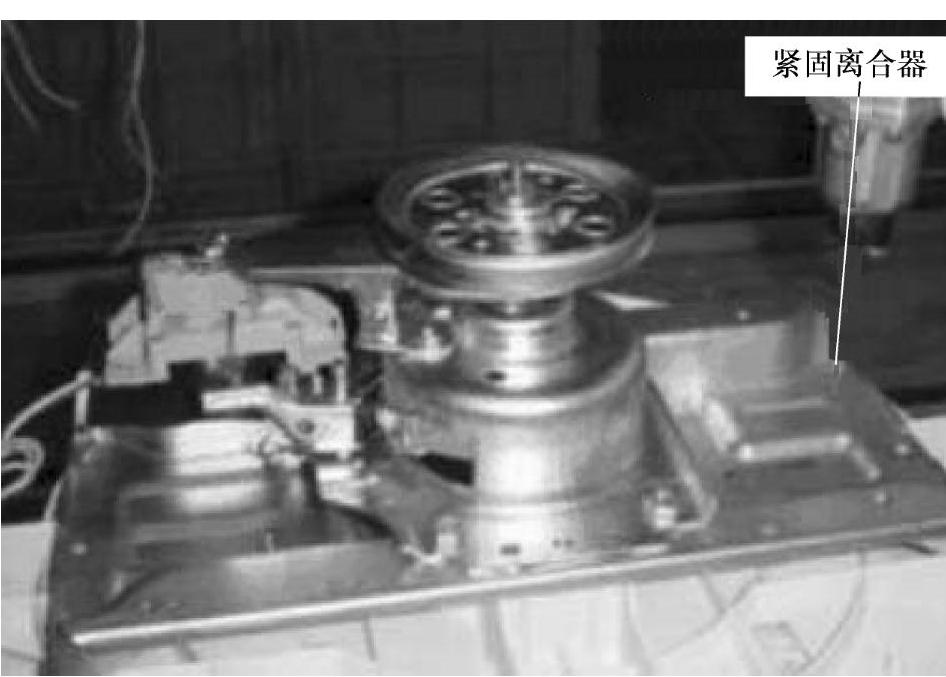

图7-6O 紧固离合器

（4）装传动带

首先将绝缘板套于螺钉上，再套上传动带，然后用套好的绝缘板的螺钉紧固电动机，最后用导线束缚将电动机导线捆扎在安装板上，如图7-62所示。

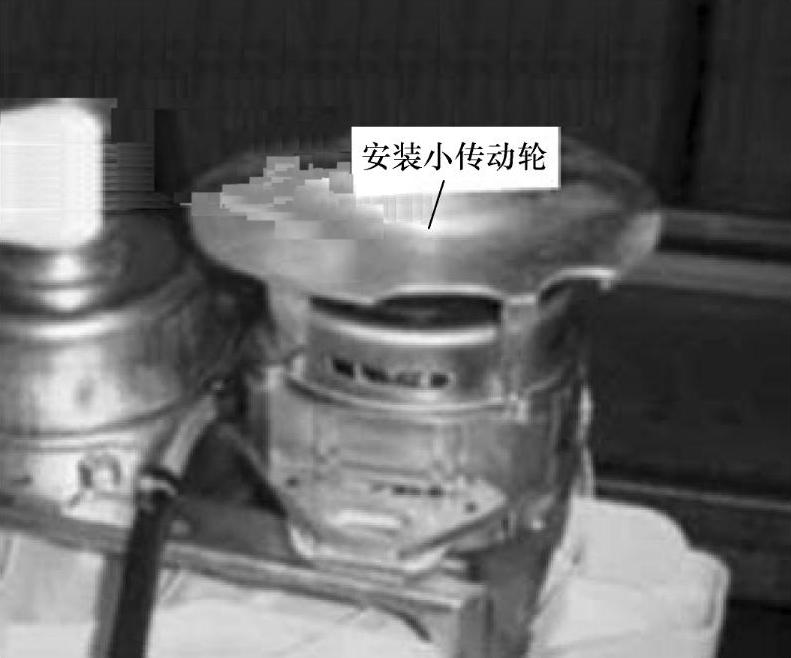

图7-61 安装小传动轮

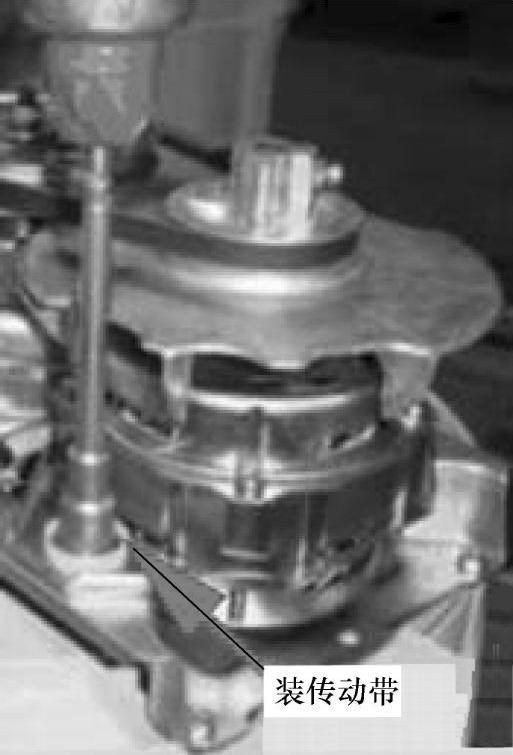

图7-62 装传动带

（5）装地线及排水阀

首先用螺钉将地线固定于安装板上，然后将排水阀安装好，再将地线放入排水阀的束勾内，装上底栓，如图7-63所示。

（6）紧固排水阀及装转矩电动机

首先用螺钉分别将排水阀与安装板和外桶紧固，再安装转矩电动机，然后将电动机线整理好并放入排水阀束线勾内，最后紧固转矩电动机，如图7-64、图7-65、图7-66所示。

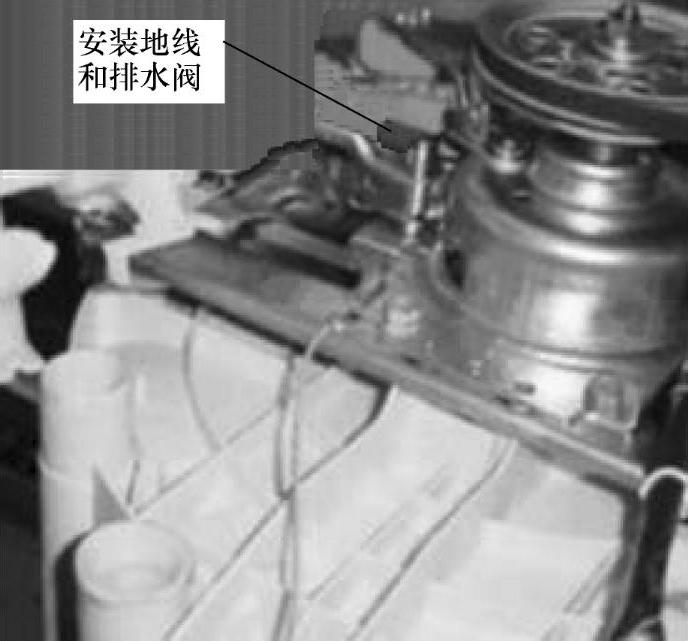

图7-63 安装地线及排水阀

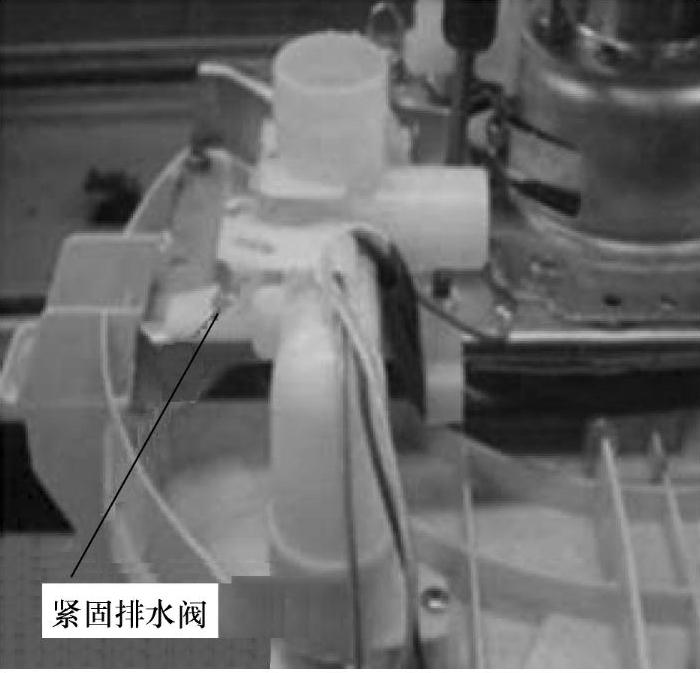

图7-64 紧固排水阀

（7）安装保护架

用螺钉将保护架固定在安装板上，如图7-67所示。

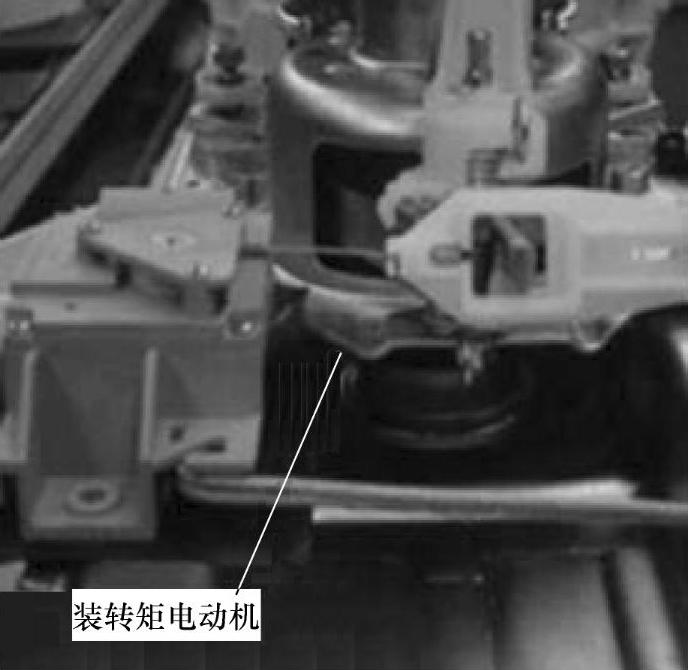

图7-65 装转矩电动机

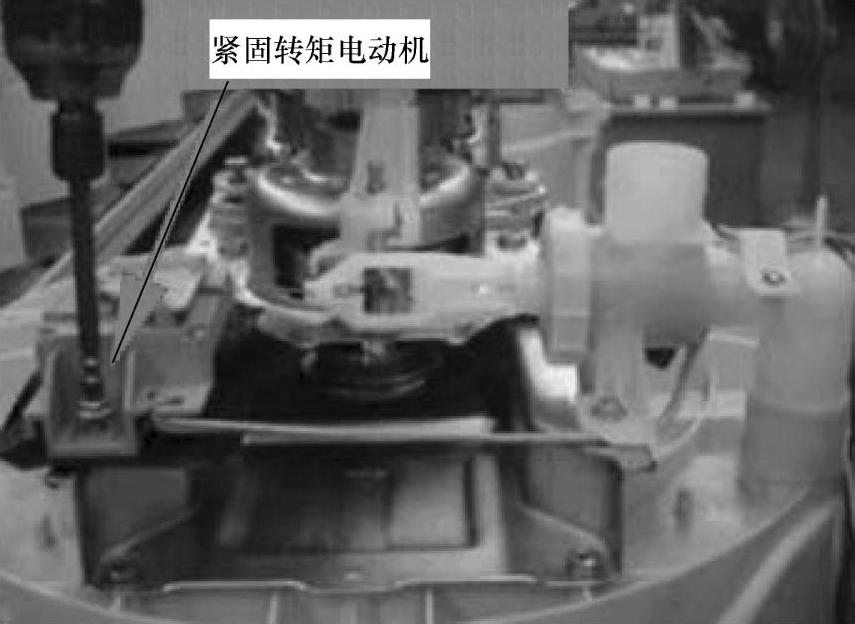

图7-66 紧固转矩电动机

（8）装溢水软管

在溢水软管两端涂抹胶水并与外桶和排水阀相连，如图7-68所示。

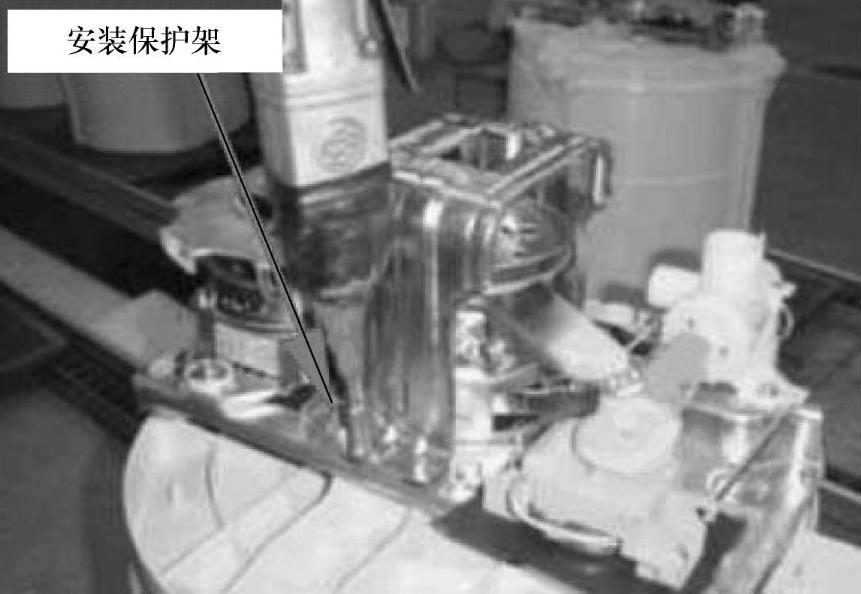

图7-67 安装保护架

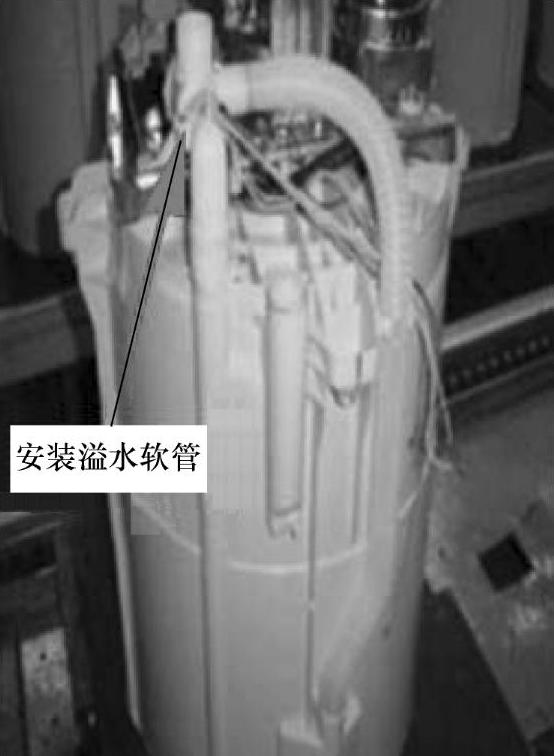

图7-68 安装溢水软管

（9）安装吊杆

首先将防振橡胶垫套在吊杆上，然后将电动机侧的1根吊杆和非电动机侧的3根吊杆分别装在外桶上，如图7-69所示。
