1.2.3 骨架类零件

骨架类零件是指机体的长桁、梁、樯、框、肋缘条、加强件的凸缘等。

挤压型材一般是骨架类零件主要选用材料之一,在钣金冲压件中骨架类零件一般是指型材类零件。早期的骨架零件结构都是采用等截面、等厚度的型材,为减轻重量,充分利用材料性能,现在大量采用变截面,变厚度型材零件。

骨架类零件按外形可划分为直线形、平面弯曲和立体弯曲三类。

根据在飞行器结构中的作用,骨架类零件又分为5类,见表1-5。

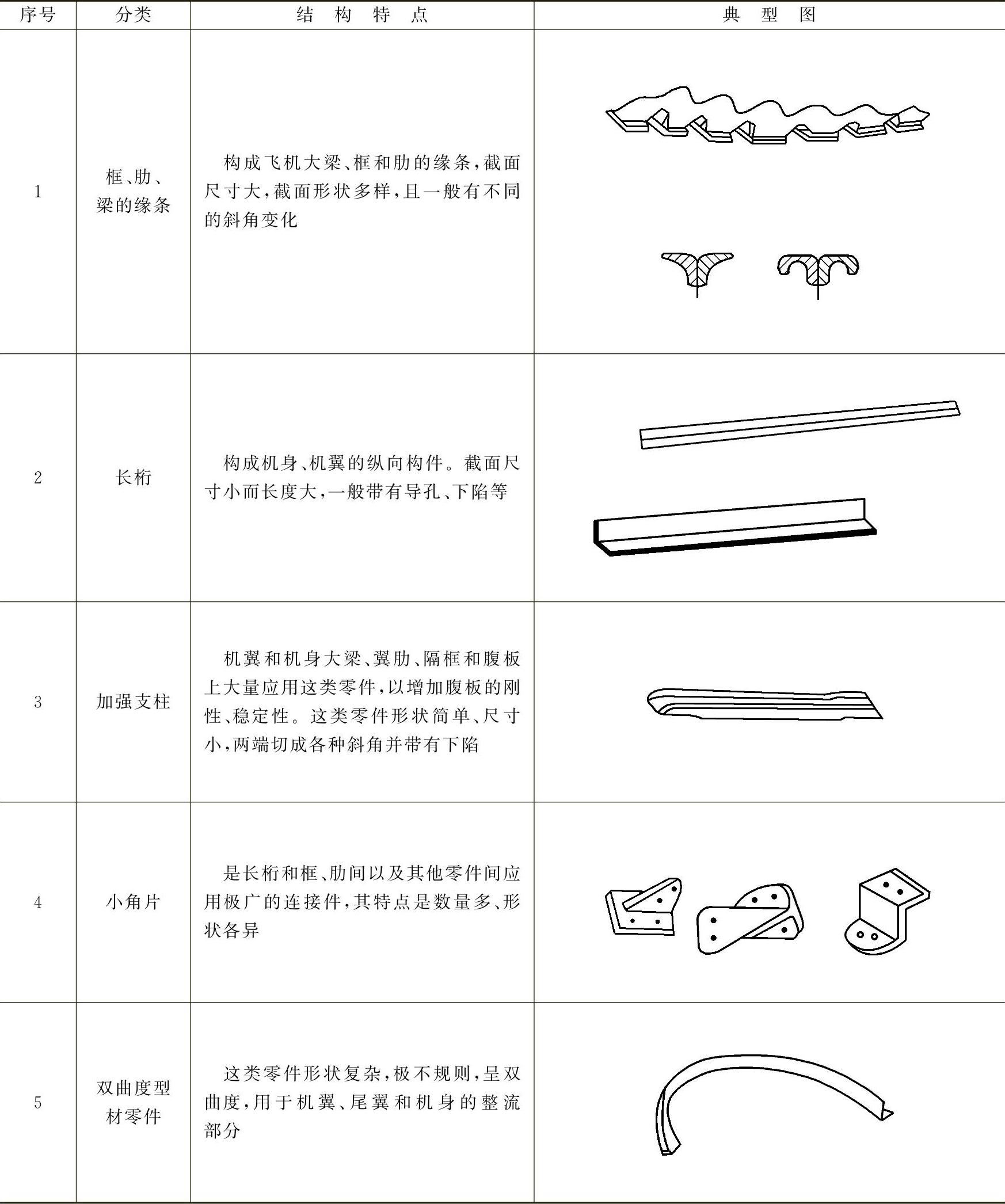

表1-5 型材典型零件分类
