3.2.6  典型零件工艺流程

3.2.6 典型零件工艺流程

1.发动机房蒙皮

1）横向拉形，材料为2A12-0-δ1.2或2024-0-t0.05，热处理至T42，零件草图如图3-28所示。

2）工艺流程：下料→预拉形→淬火→补拉形→切割外形→修整→检验。

2.前缘马鞍形蒙皮

1）横向拉形，材料为2A12-0-δ1.5或2024-0-t0.063，热处理至T42，化学铣切，零件草图如图3-29所示。

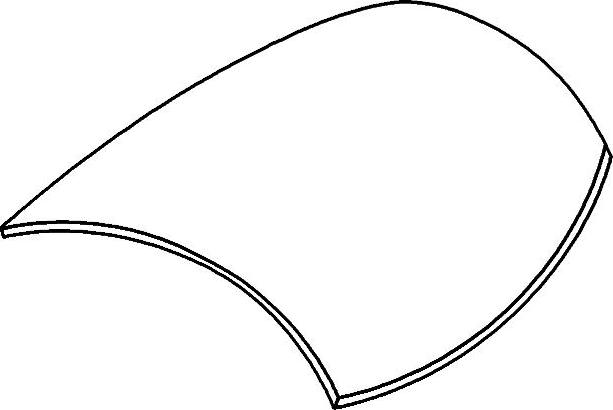

图3-28 发动机房蒙皮零件草图

2）工艺流程：下料→滚弯→预拉形→退火→拉形→淬火→预切割→时效应力松弛校形→精密化学铣切→切割外形→校正→检验。

3.垂尾安定面蒙皮

1）纵向拉形，材料为2024-T3-t0.063，镜面蒙皮板材，化学铣切，零件草图如图3-30所示。

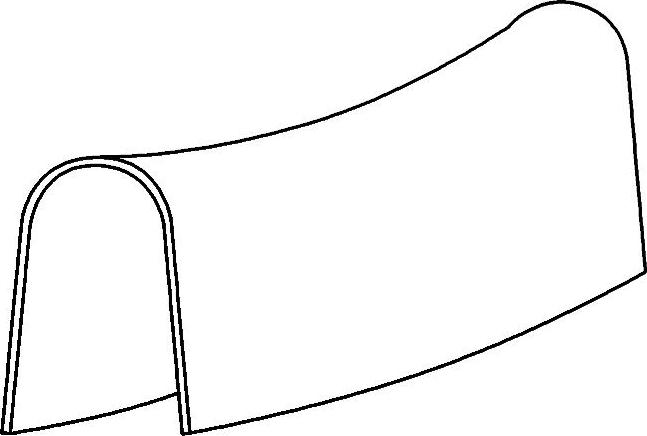

图3-29 前缘马鞍形蒙皮零件草图

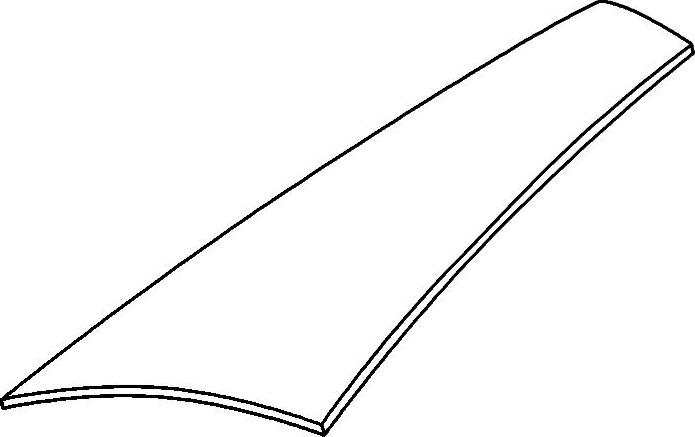

图3-30 垂尾安定面蒙皮零件草图

2）工艺流程：整张板材→拉形→切割外形→涂敷并检查AC850保护涂层→化学铣切→校正→检验。
