3.3.1  概述

钣金滚弯成形工艺包含金属板材滚弯成形、型材滚弯成形和管材滚弯成形。

滚弯成形工艺常用于飞机机身蒙皮、机翼蒙皮及副油箱外蒙皮等单曲度零件，以及火箭直线段壳体、化工产业反应釜、运输行业罐体、压力容器行业壳体、高速列车壁板、建筑行业曲面幕墙构件的制造过程。

蒙皮滚弯机（又称对称三轴辊）是钣金滚弯成形的专用设备。

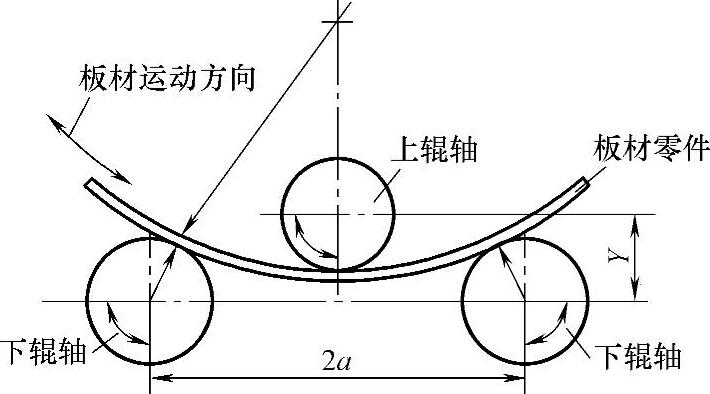

图3-31 三轴滚弯成形

如图3-31所示，板料从三根同步旋转的辊轴间通过，并连续产生塑性弯曲成形。通过改变辊轴间的相互位置（下辊轴间距2a，上下辊轴间距离Y）可获得零件所需的曲率。
