3.3.8  典型零件工艺流程

3.3.8 典型零件工艺流程

1.蒙皮（一）

1）滚弯成形，材料为2A12-T3-δ1.2或2024-T3-t0.05，零件草图如图3-36所示。

2）工艺流程：按展开样板下料→板料正反面滚弯成形→按胎模手工校正→检验。

2.蒙皮（二）

图3-36 蒙皮零件草图（一）

1）滚弯成形，材料为2A12-M-δ1.0或2024-0-t0.04，零件草图如图3-37所示。

2）工艺流程：按展开样板下料→滚弯成形→闸压成形两侧弯边→按胎模手工校正→检验。

3.金属幕墙挂板

1）滚弯成形，材料为5A02-Y2-δ3.0或5052-H112-t0.12，零件草图如图3-38所示。

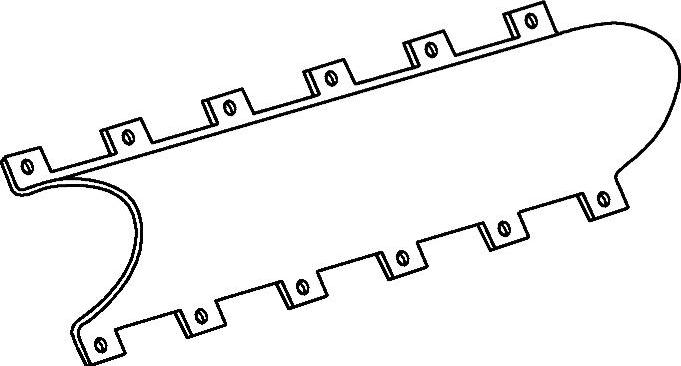

图3-37 蒙皮零件草图（二）

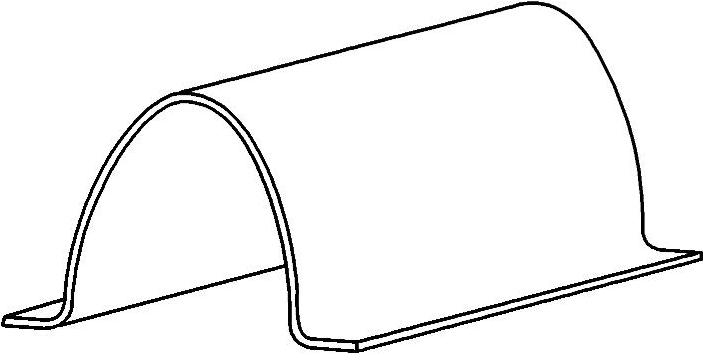

图3-38 幕墙挂板零件草图

2）工艺流程：按坯料尺寸下料→滚弯成形→闸压成形两侧弯边→按胎模手工校正、切割弯边尺寸、钻孔→检验。
