5.2.2  型材件的演进

型材件的演进体现为：

1.长桁与蒙皮合为整体

即整体壁板的采用。目前在机翼上已得到应用，随着喷丸成形技术的发展，整体壁板的采用会更加广泛。

2.钣弯型材替换挤压型材

特别是在民用飞机上这种趋向更加明显。以干线机某型号为例，机身前段长桁总计52根中，钣弯型材占68%。又如机身中段共计37个框，每个隔框均用钣弯Z型材和角材组合而成，如图5-9所示。

3.复合材料取代金属材料

随着复合材料结构在飞机机体上扩大应用，金属型材零件被复合材料结构件取代的趋势正在凸现。

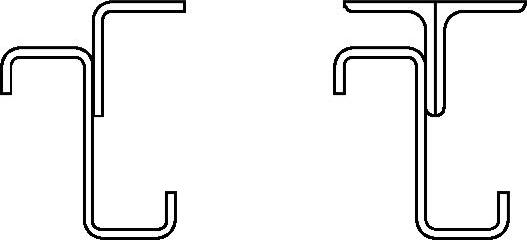

图5-9 钣弯Z型材和角材组合
