5.3.5  型材零件制下陷

5.3.5 型材零件制下陷

飞机的骨架零件，纵横交错，连接情况错综复杂，而在两零件的搭接处一般都有下陷，由此造成型材件的下陷数量多、种类多。

1.型材件下陷种类

（1）直下陷 即下陷的肩线（转折线）垂直于型材边缘。

（2）斜下陷 肩线与型材边缘相交成斜角。

（3）双下陷 在型材的相邻壁面上同时出现下陷。

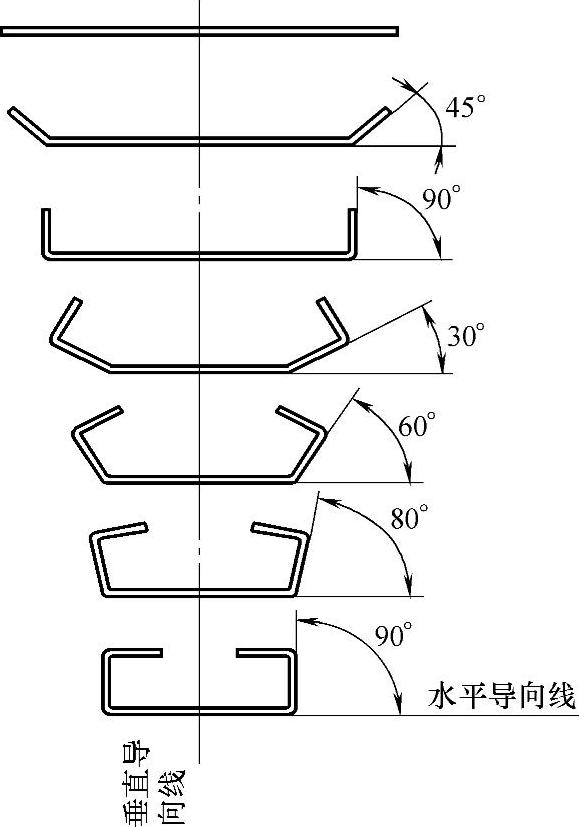

图5-46 开口方形型材的辊压工艺流程

（4）阶梯下陷 在型材的一个壁面上连续出现两个及两个以上方向相同的下陷。

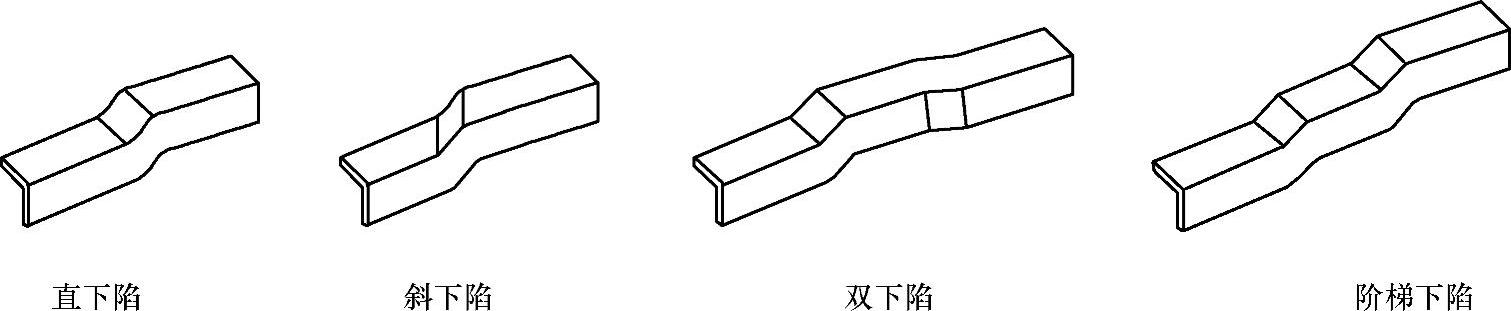

各种下陷种类如图5-48所示。

2.挤压型材下陷

1）挤压型材下陷的结构、尺寸、标记和技术要求符合HB0-22-2008的规定。

2）当用下陷模热压下陷时（主要指7A04），且用电热管加热模具时，零件的拉制热电偶插孔距离下陷不得超过6mm，数量至少一个。

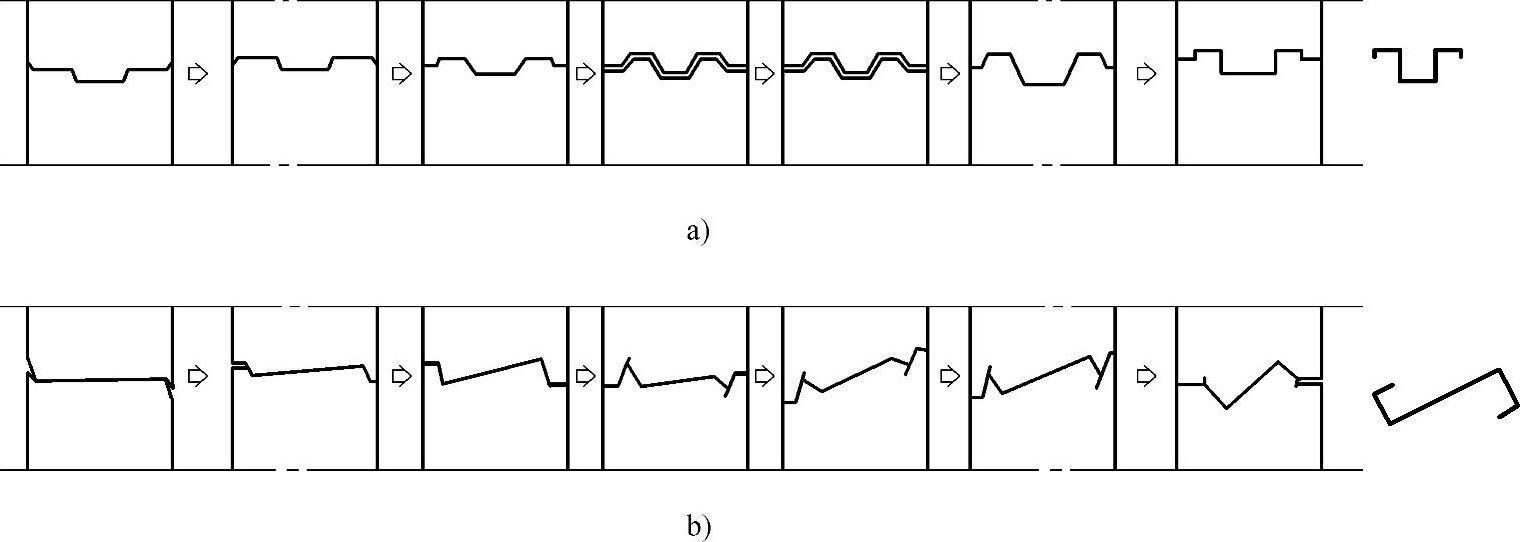

图5-47 Ti-6AL-4V钛合金的热辊压工艺流程

图5-48 型材件下陷种类
