8.2.4  压印

8.2.4 压印

1.压印的定义

压印是使毛坯局部或全部的表面受到挤压，形成各种凸凹花纹、图案的一种立体压缩成形工艺方法。

在飞机制造中，为了提高受力构件的疲劳强度，构件上的孔边缘常常要压出沟槽、倒圆、压平台等。此外，压印还广泛用于航空仪表的标识件、徽章等艺术制品的成形。常见的压印形式如图8-20所示。

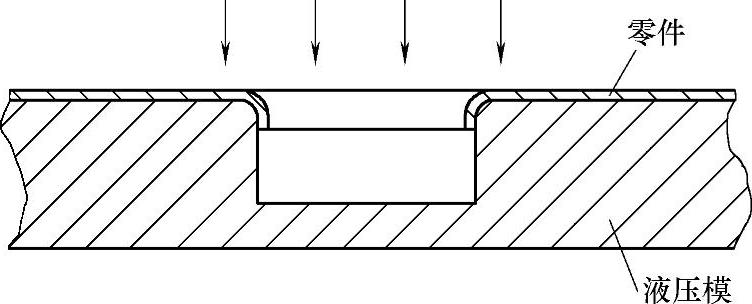

图8-19 液压模示意图

图8-20 常见的压印形式

a）环沟压印 b）平台压印

2.压印的参数

直沟压印的尺寸要求见表8-4，各参数含义如图8-21所示。

表8-4 直沟压印的尺寸要求 （单位：mm）

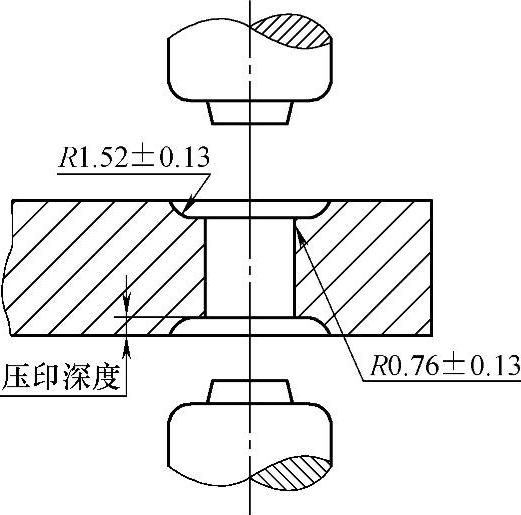

倒圆的压印尺寸要求见表8-5，各尺寸含义如图8-22所示。

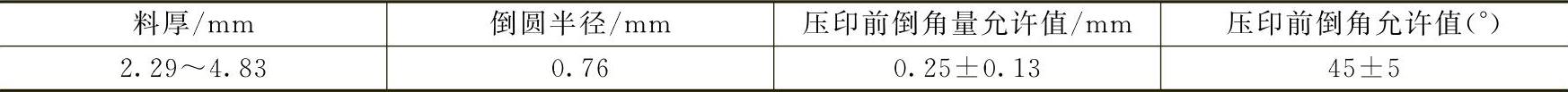

表8-5 倒圆的压印尺寸要求

平台的压印深度见表8-6，尺寸如图8-23所示。

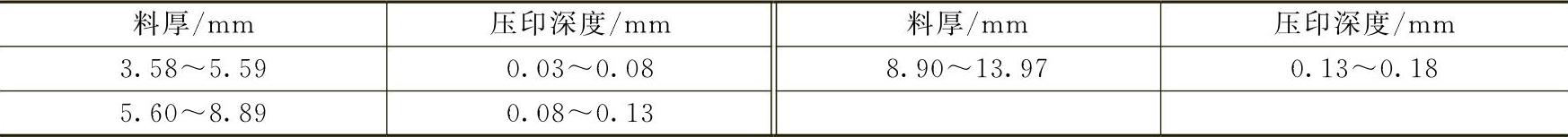

表8-6 平台的压印深度

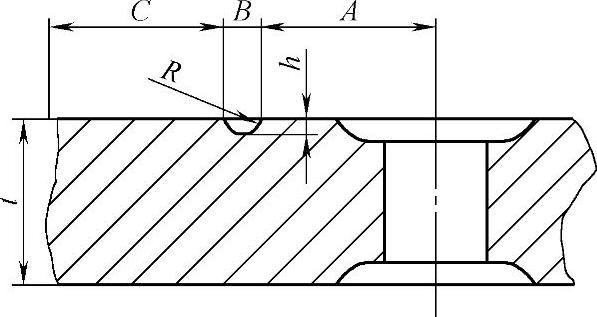

图8-21 直沟压印尺寸

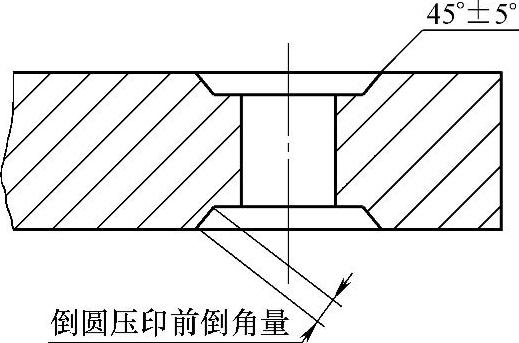

图8-22 倒圆压印尺寸

图8-23 平台的压印尺寸

3.典型工艺流程

压印成形的典型工艺流程为：下料→热处理→校正热处理变形→制基准孔或定位孔→按模具定位→压印成形。

4.模具设计

压印模工作部分的典型结构见表8-7。
