8.3.5  钛合金热流体的半模成形和校形

8.3.5 钛合金热流体的半模成形和校形

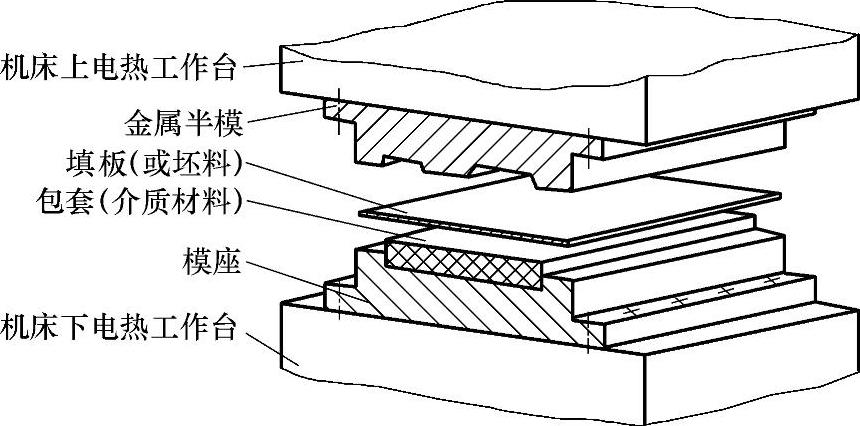

半模热成形和热校形只需金属上模，用软介质在加热状态下压制板料成形。半模成形的基本原理和结构如图8-36所示。

1.软介质种类

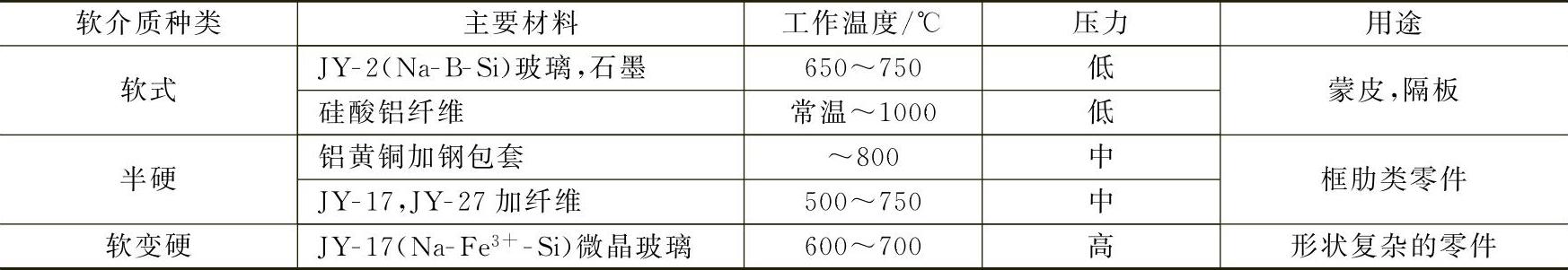

软介质种类和用途见表8-17。

表8-17 软介质种类和用途

2.半模热成形的典型零件

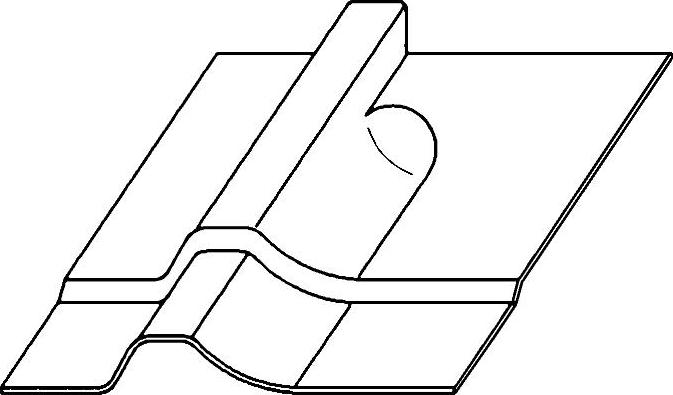

半模热成形的典型零件如图8-37所示。

图8-36 半模成形的基本原理和结构

图8-37 半模热成形的典型零件

3.半模热成形的工艺流程

1）坯料和设备：TC1-δ0.8mm，RX-1热成（校）形机上成形。

2）成形流程：下料→制包套→安装半模和模座→升温→放入包套和填板预热→成形包套和填板→取出填板，模具型面耦合完成→放置坯料→热成形→取件→冷却。
