9.6.4  可加工塑料模具的结构

可加工塑料模具由基体和型面两部分组成，一般仅模具型面为可加工塑料，如图9-37所示。

1.型面材料

可加工塑料模具型面的材料的选择，应综合考虑零件的结构、材料、成形工艺方法及模具制造工艺方法等。常用的可加工塑料及其适用的模具类型见表9-17。

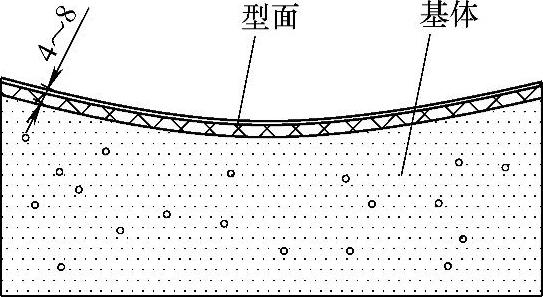

图9-37 可加工塑料模具的组成

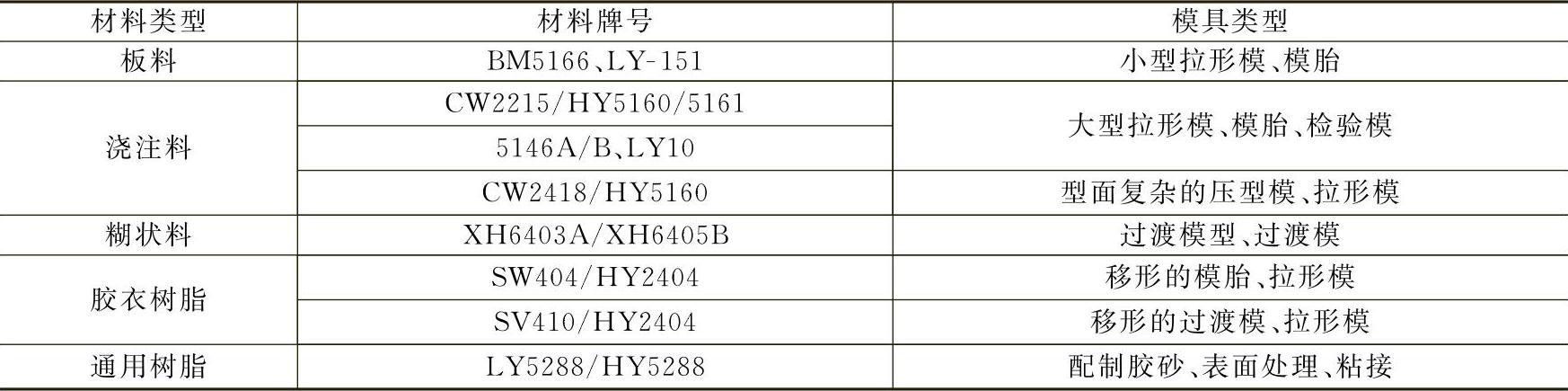

表9-17 常用的可加工塑料及其适用的模具类型

2.型面结构

在制造好的基体上粘结、堆积、浇注不同厚度的可加工塑料，经数控加工后形成4～8mm厚的型面。

3.基体结构

可加工塑料模具基体主要有钢框架结构、金属铸造结构、金属板连接结构、胶砂结构。设计时尽量少选用胶砂基体，其不可报废回收，易造成环境污染。
