9.9.3  模具CAD/CAM/CAE软硬件系统

CAD是指使用计算机系统支持各项基本设计活动，如创新、变形分析及优化等。

CAM可狭义理解为借助计算机完成数控机床加工程序的编制和加工数据的准备工件。从广义的角度理解，CAM应包括制造过程中的计划管理、质量控制、产品的检测与评定、成本核算、存储运输等。因此，一个完善的CAD/CAM/CAE系统应具备下列四种基本功能：

（1）快速计算和生成图形的功能

（2）存储大量程序、信息和快速检索的功能

（3）人机相互通信的操作功能

（4）输入、输出图形及信息的功能

为了实现这些功能，CAD/CAM/CAE系统主要包括硬件、软件两大部分，各大部分的组成如图9-86所示。

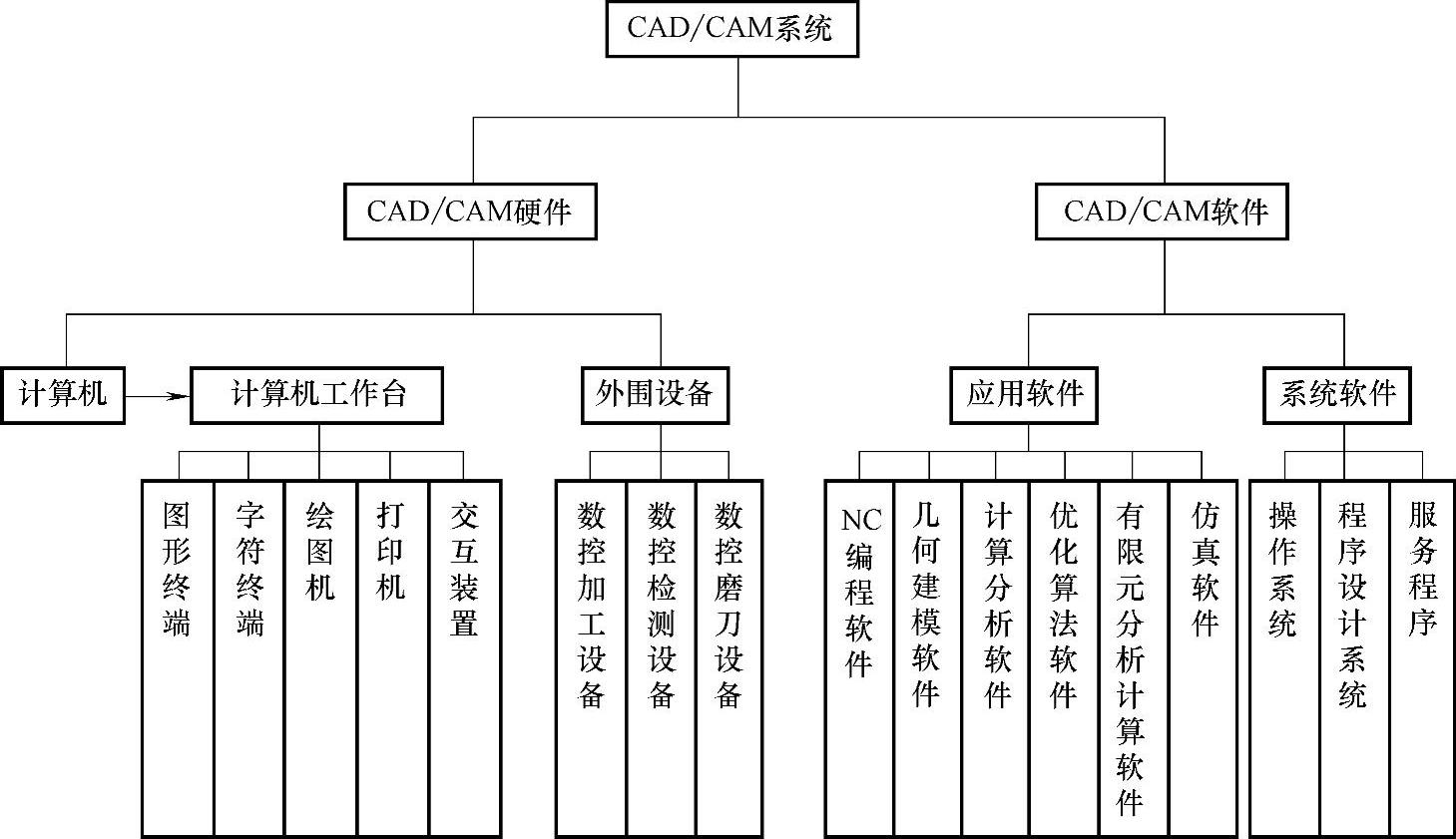

图9-86 CAD/CAM/CAE系统的组成

在CAD/CAM/CAE系统中：

计算机是按照程序和数据进行工作的。相对计算机外围设备而言，这些程序就是软件，是各种程序和数据的集合。

系统软件是由计算机生产厂家提供的，它是管理和控制计算机各部分运行、充分发挥设备功能、为用户提供服务所需的程序。

应用软件是用户解决自身实际问题而自行设计、开发的软件，它可以为一个用户服务，也可以为多个用户服务。
