3.3.5 加热炉控制
1.案例介绍
操作员按启动按钮，加热炉开始加热。操作员能够使用图3-33所示的拨码开关设定加热时间。操作员设定的值以二—十进制（BCD）格式用[秒]为单位显示。
2.输入输出符号与符号表
表3-19所示为本案例的输入输出符号与符号表。
图3-33 加热炉控制

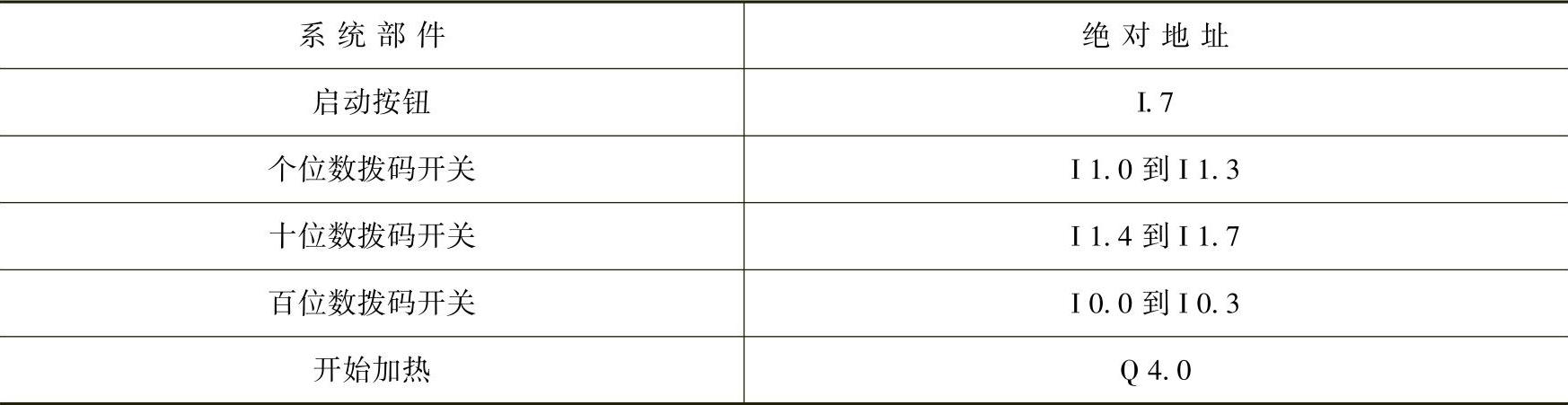

表3-19 输入输出符号与符号表
3.梯形图LAD（如图3-34所示）

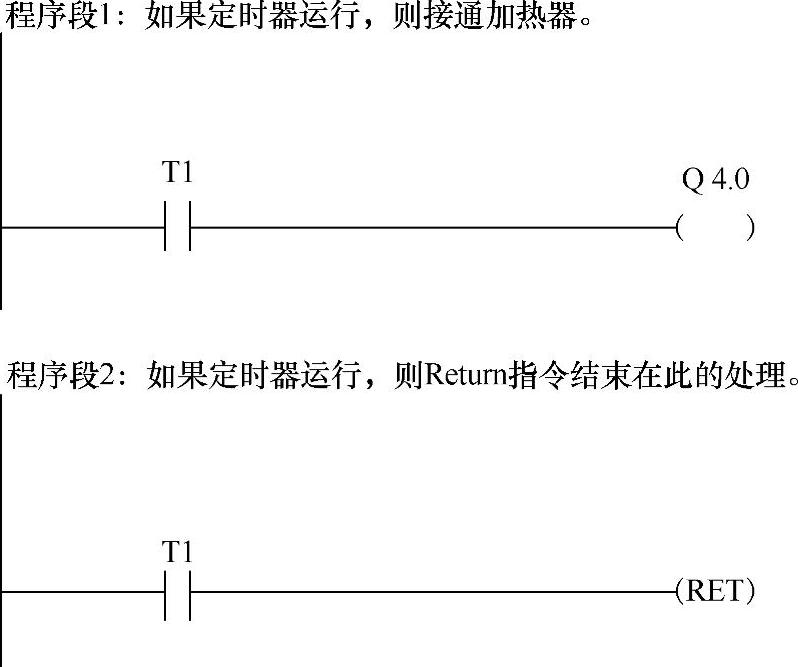

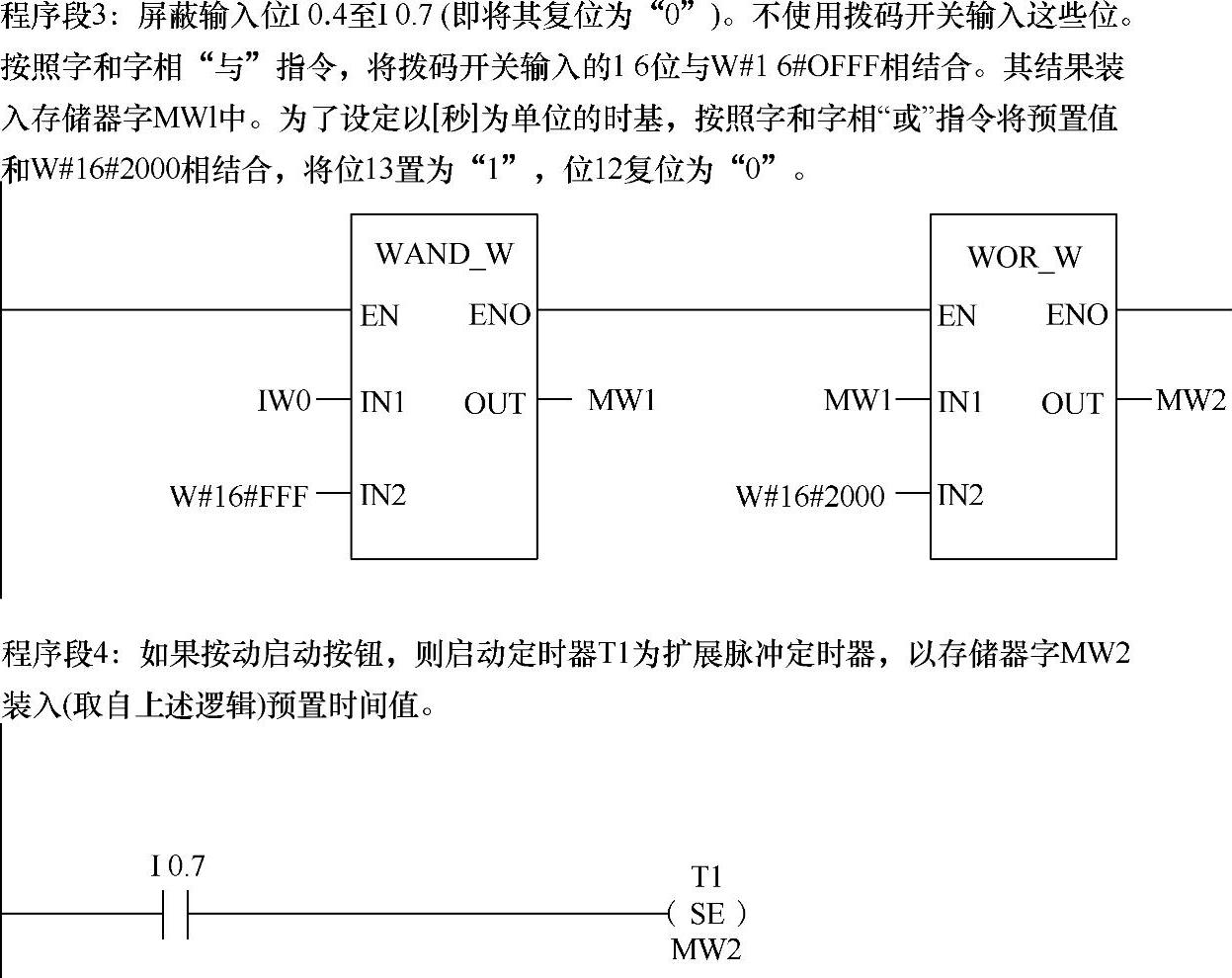

图3-34 加热炉控制的LAD编程
图3-34 加热炉控制的LAD编程（续）
4.STL语句编程（如图3-35所示）

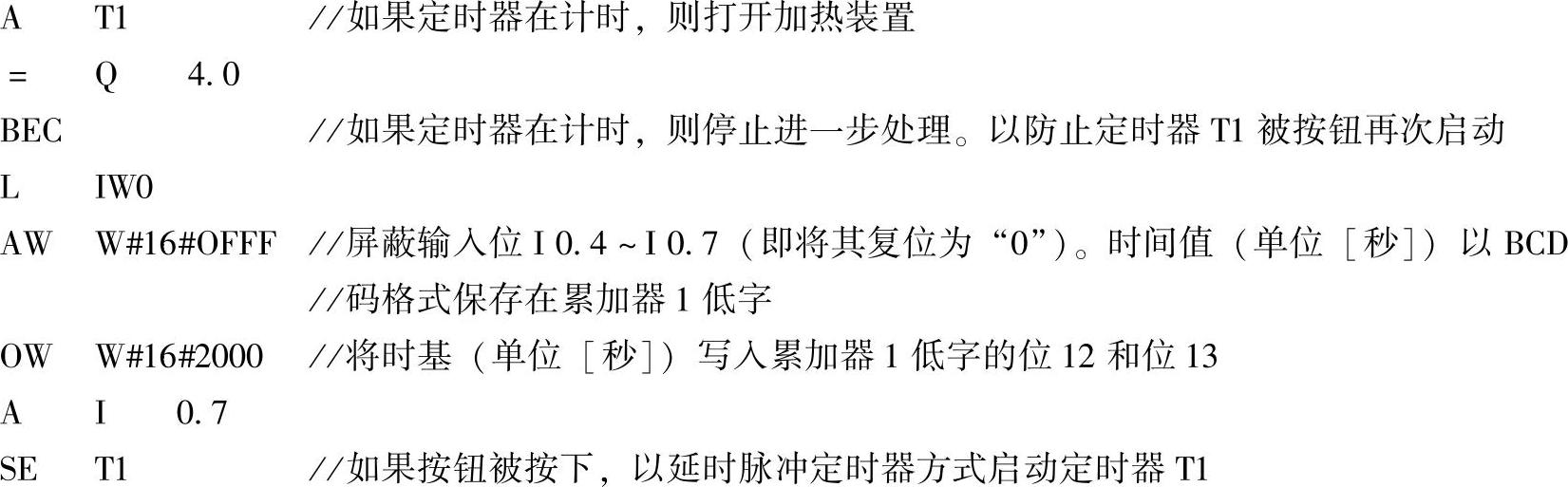

图3-35 加热炉控制的STL编程
