3.3.3  仓库区库存显示

1.案例介绍

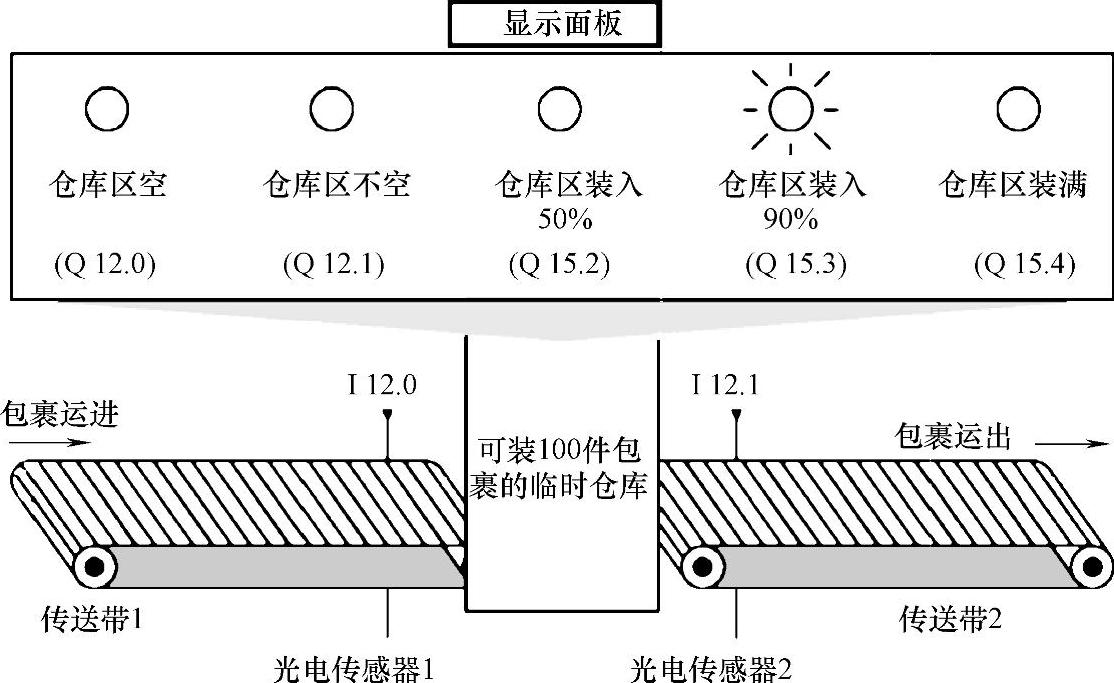

图3-28所示为包括两台传送带的系统，在两台传送带之间有一个临时仓库区。传送带1将包裹运送至仓库区。传送带1靠近仓库区一端安装的光电传感器确定已有多少包裹运送至仓库区。传送带2将临时库区中的包裹运送至装货场，在这里货物由卡车运送至顾客。传送带2靠近仓库区一端安装的光电传感器确定已有多少包裹从仓库区运送至装货场。含5个指示灯的显示面板表示临时仓库区的占用程度。

图3-28 仓库区库存显示

2.梯形图LAD

仓库区库存显示的梯形逻辑程序如图3-29所示。

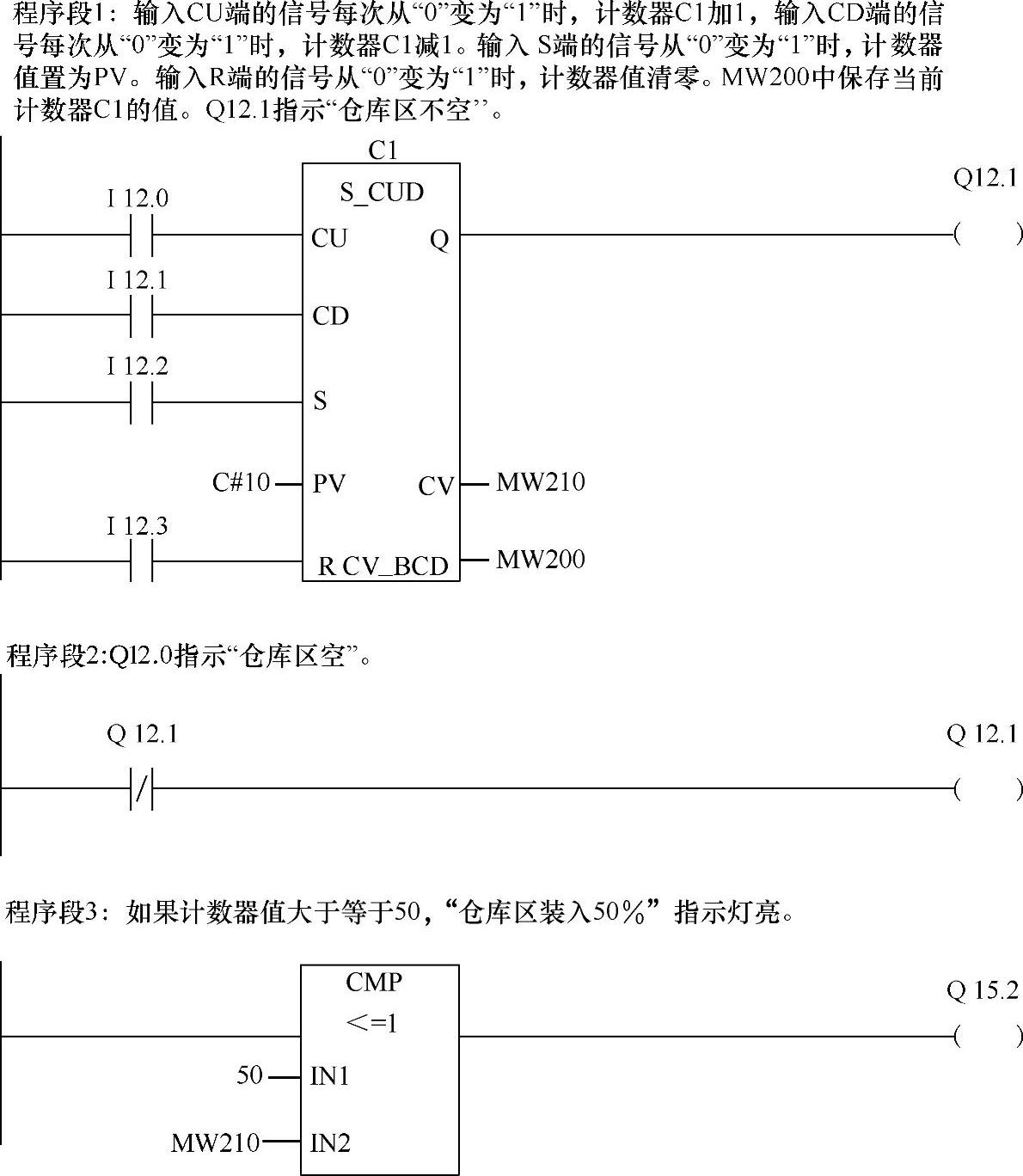

图3-29 仓库区库存显示的梯形逻辑程序

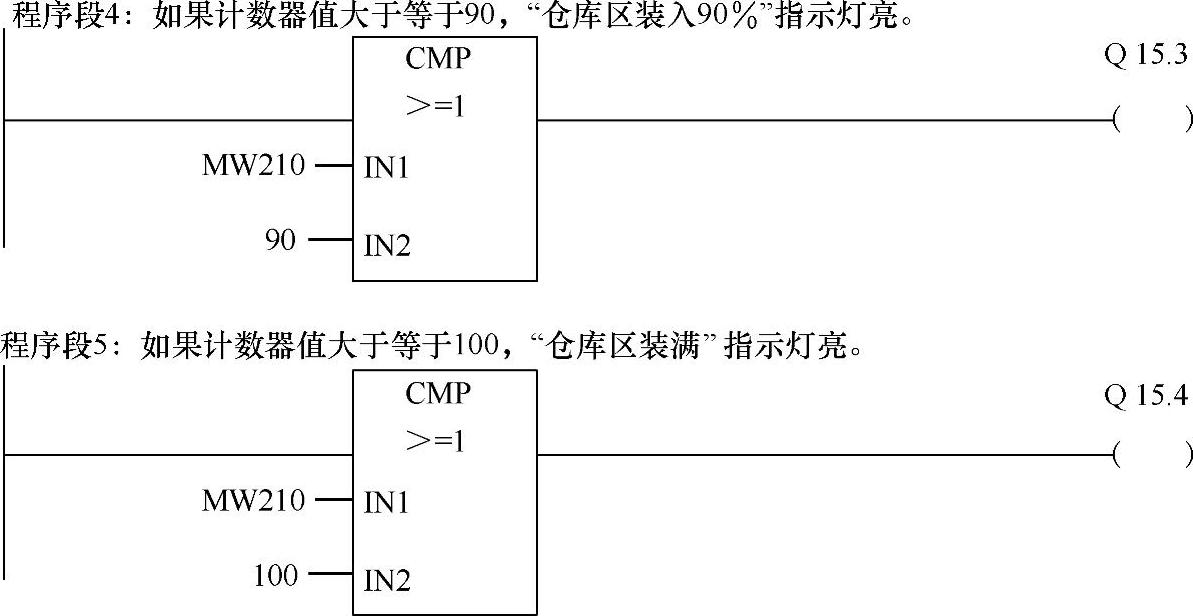

图3-29 仓库区库存显示的梯形逻辑程序（续）

3.语句表STL编程（如图3-30所示）

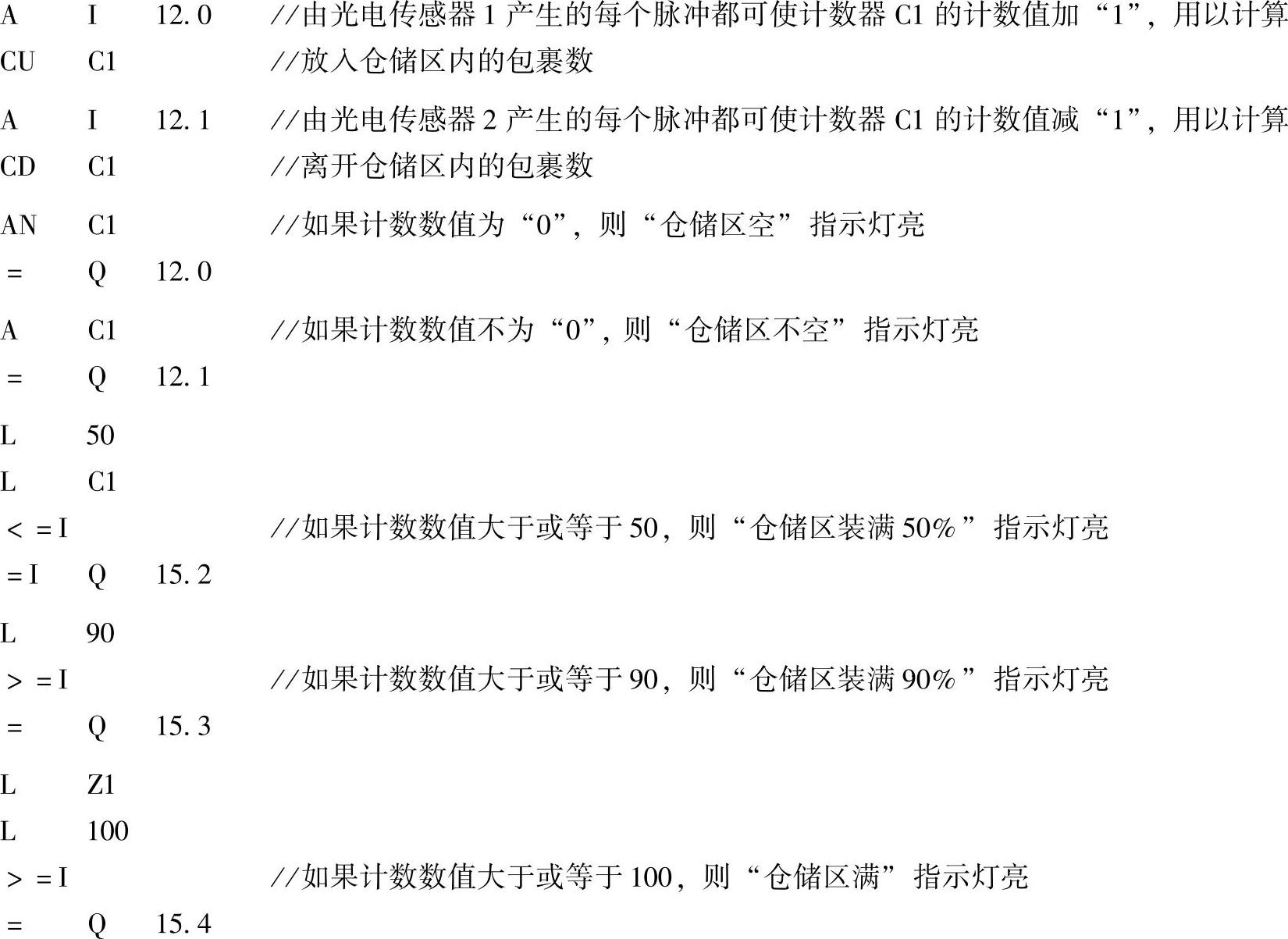

图3-30 仓库区库存显示的STL编程
