5.2.1  硬件设计

5.2.1 硬件设计

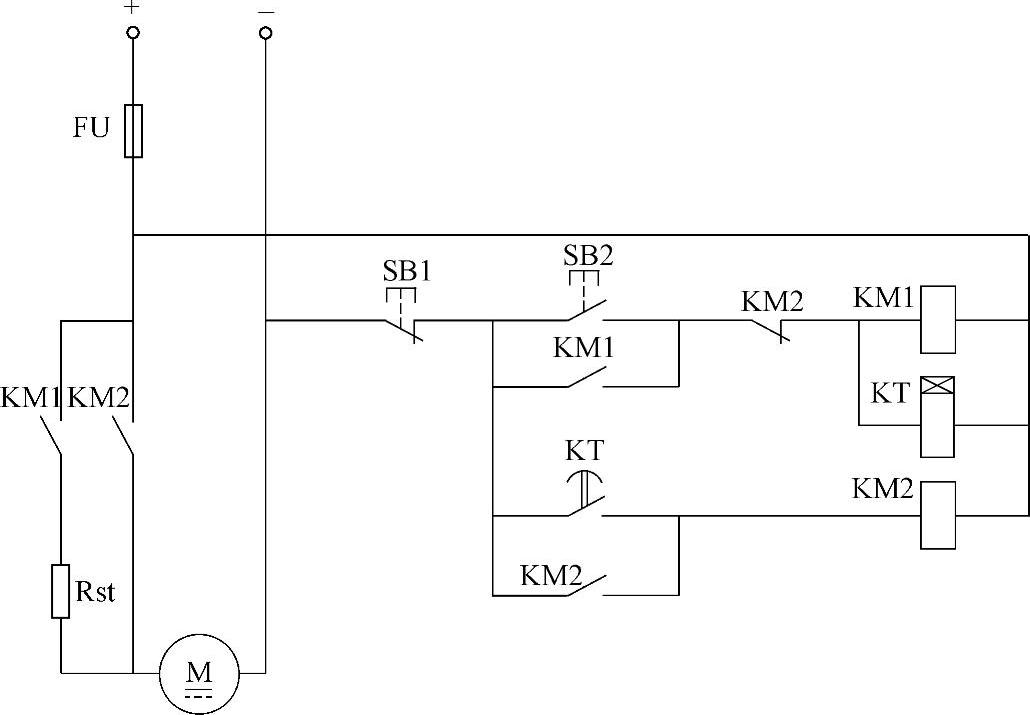

图5-4所示为某直流电动机串电阻启动电路图,它采用典型的继电器-接触器控制回路。

图示

图5-4 直流电动机串电阻启动电路图(https://www.daowen.com)

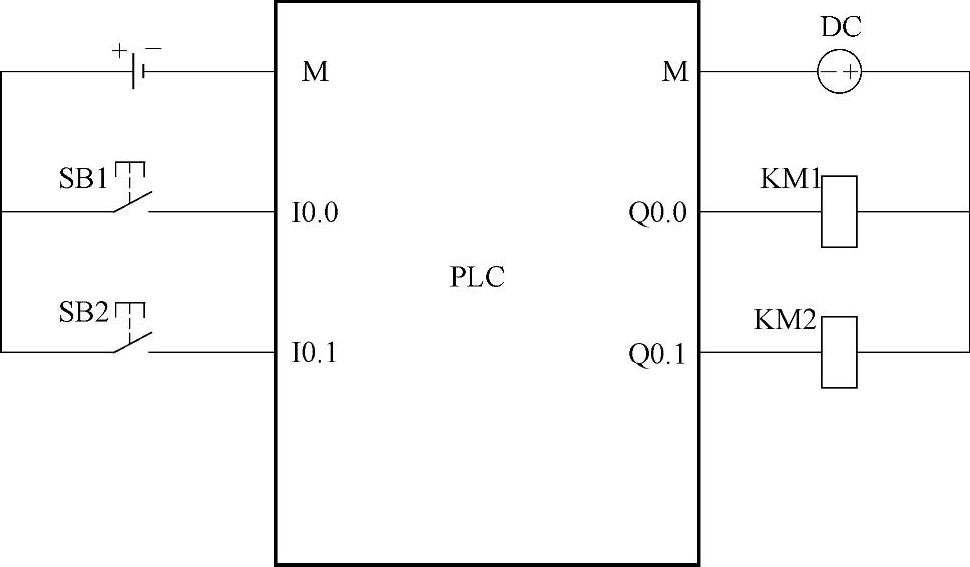

现在可以采用图5-5所示的PLC接线进行改造,从图中看出,其输入为2个按钮,输出为两个接触器,回路非常简洁,没有了定时器KT和辅助触点KM1、KM2等。

图示

图5-5 PLC接线
