5.2.3  驱动安装与程序下载

5.2.3 驱动安装与程序下载

这里以常见的西门子“USB-MPI+”电缆加以说明。

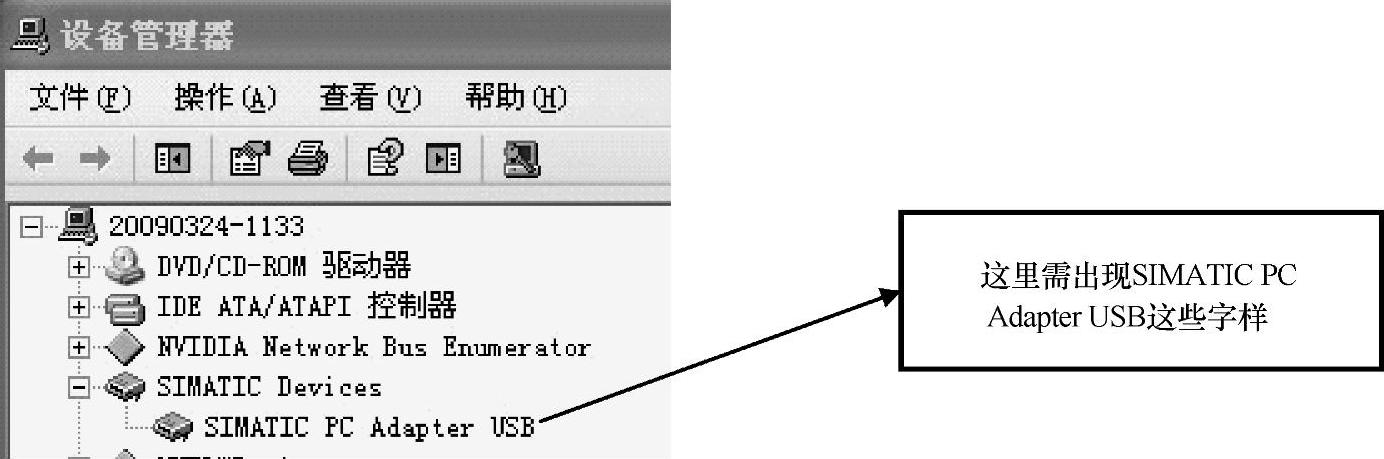

1）USB电缆插好，打开电脑的设备管理器，用鼠标左键双击打开，如图5-33所示。

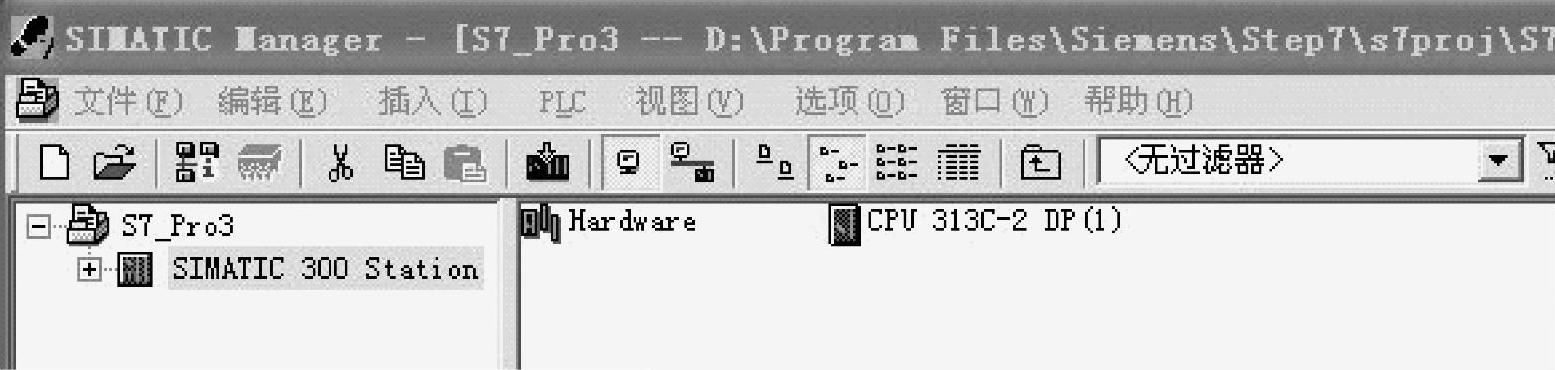

2）打开西门子STEP 7编程软件，如图5-34所示。

图5-33 设备管理器

图5-34 打开西门子STEP 7编程软件

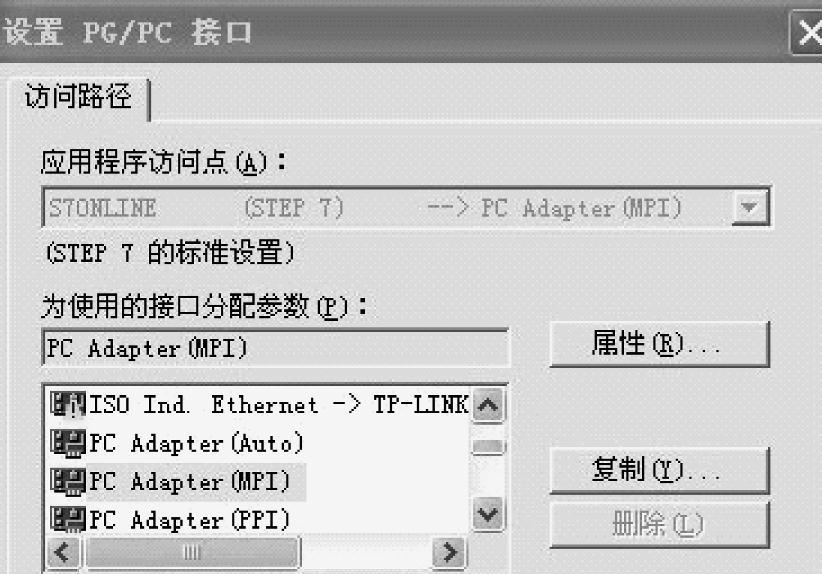

3）单击软件里上的“选项”，再单击，出现如图5-35所示的窗口。

图5-35 设置PG/PC接口(https://www.daowen.com)

4）在图5-35所示的各个选项中，选择点属性，出现如图5-36和图5-37所示的窗口。

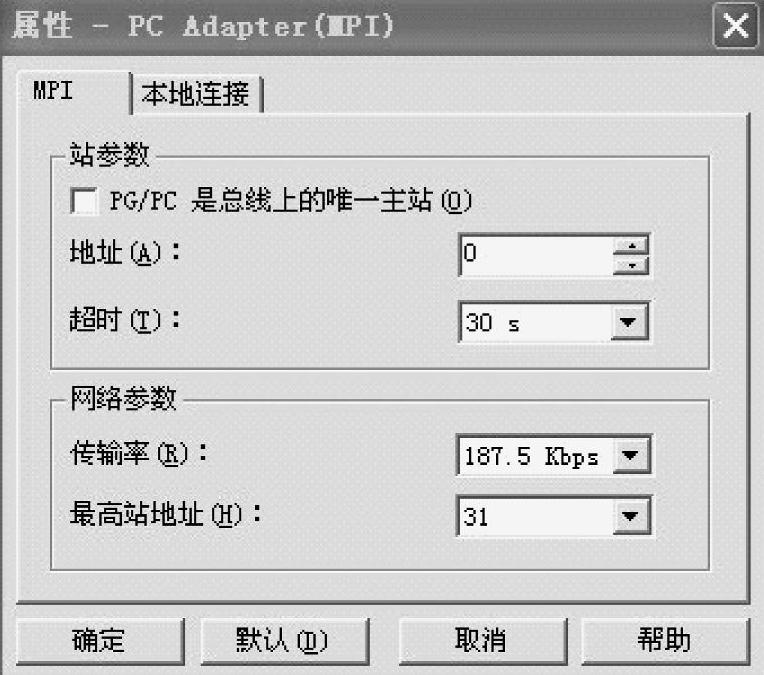

图5-36 PC Adapter属性1

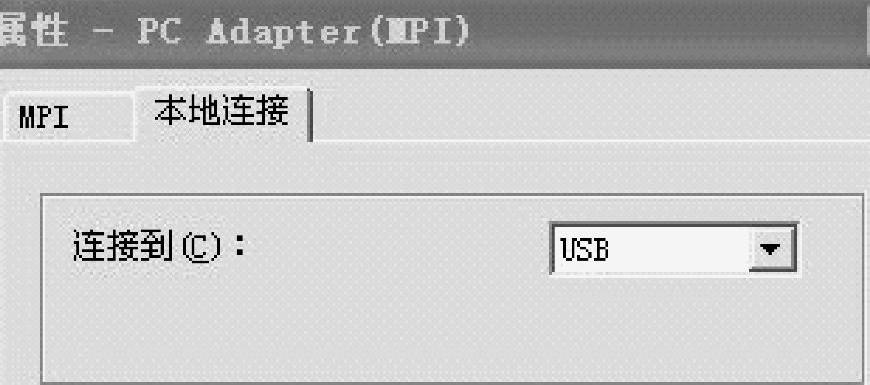

图5-37 PC Adapter属性2

5）这一步非常重要，选“USB”，否则通信不上。

6）点下载。

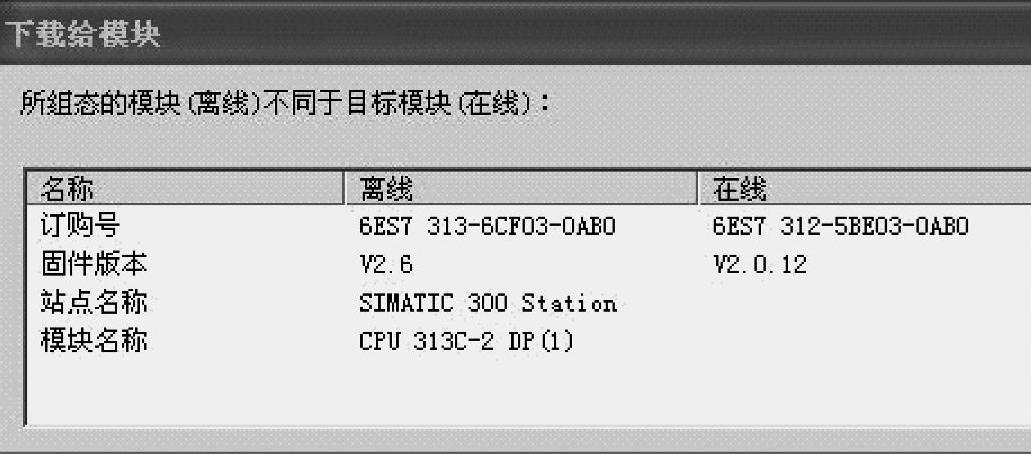

7）出现如图5-38所示的“下载给模块”时，表示通信连接成功。

图5-38 下载给模块
