13.3.3  软件编程

13.3.3 软件编程

对MM440采用PPO4进行读写的块仍旧为SFC14和SFC15，具体如图13-40和图13-41所示。其中，LADDR中数据为W#16#248（十六进制），转为十进制即584，就是变频器的地址；SFC14“读从站”后的RECORD数据块为DB13（如图13-42所示），共计12字节；SFC15“从站”后的RECORD数据块为DB14（如图13-43所示），共计12字节。

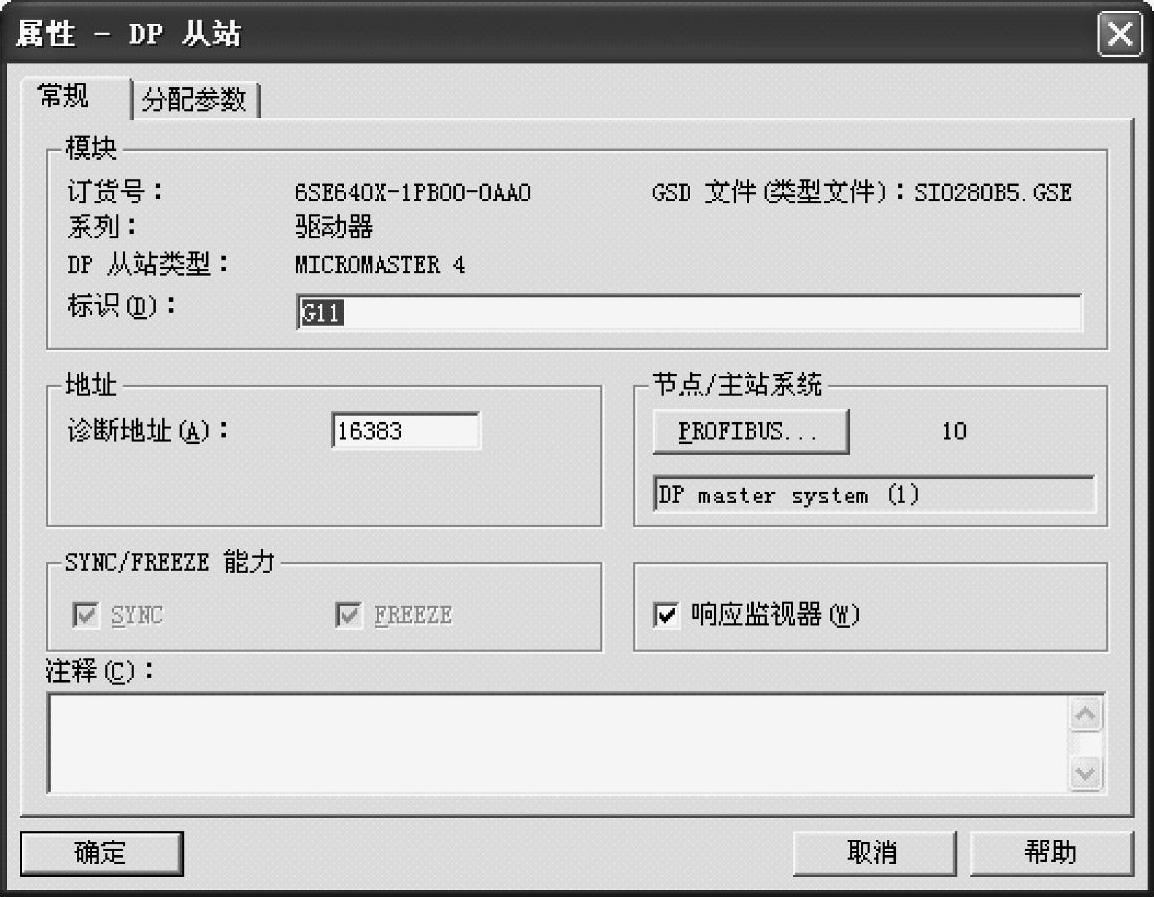

图13-38 DP从站属性设置

图13-39 PPO4协议及其设置

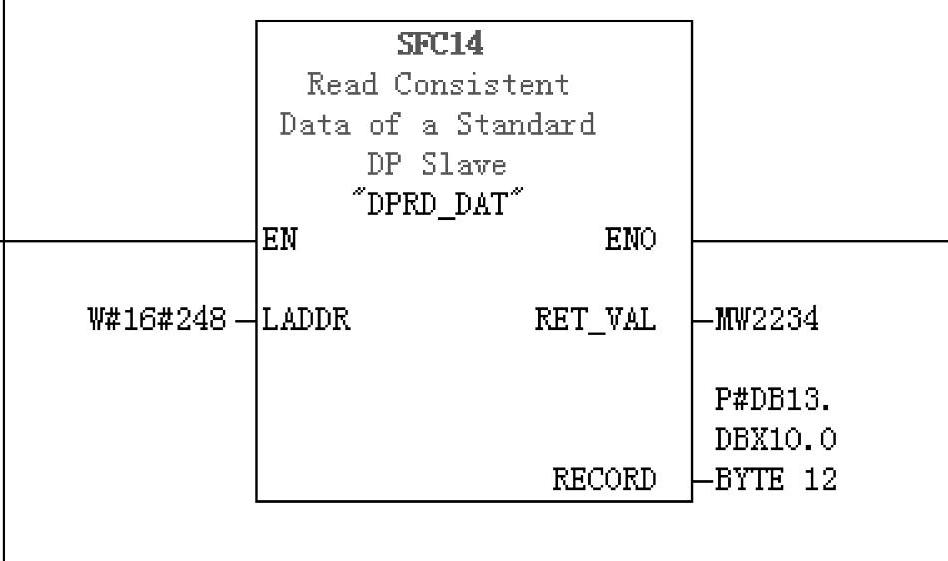

图13-40 调用SFC14

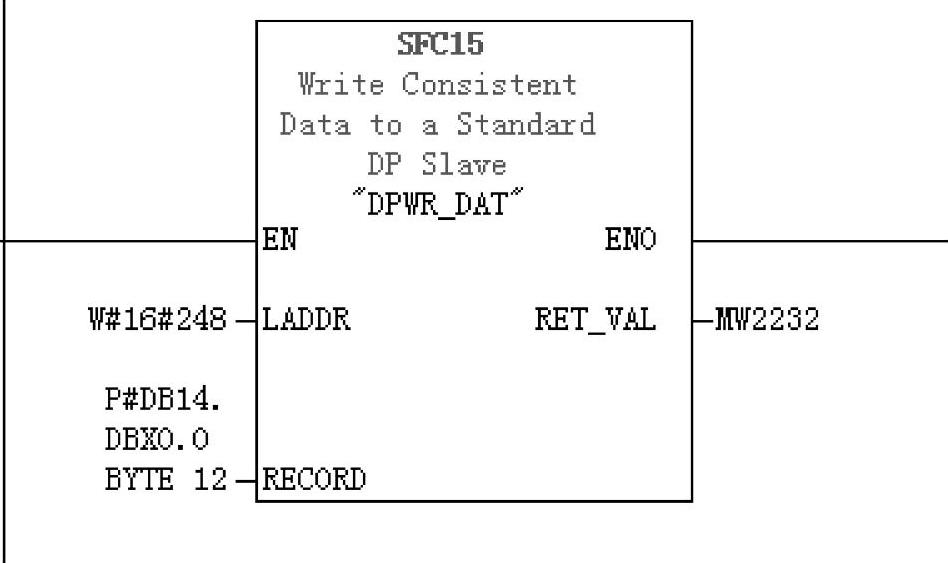

图13-41 调用SFC15

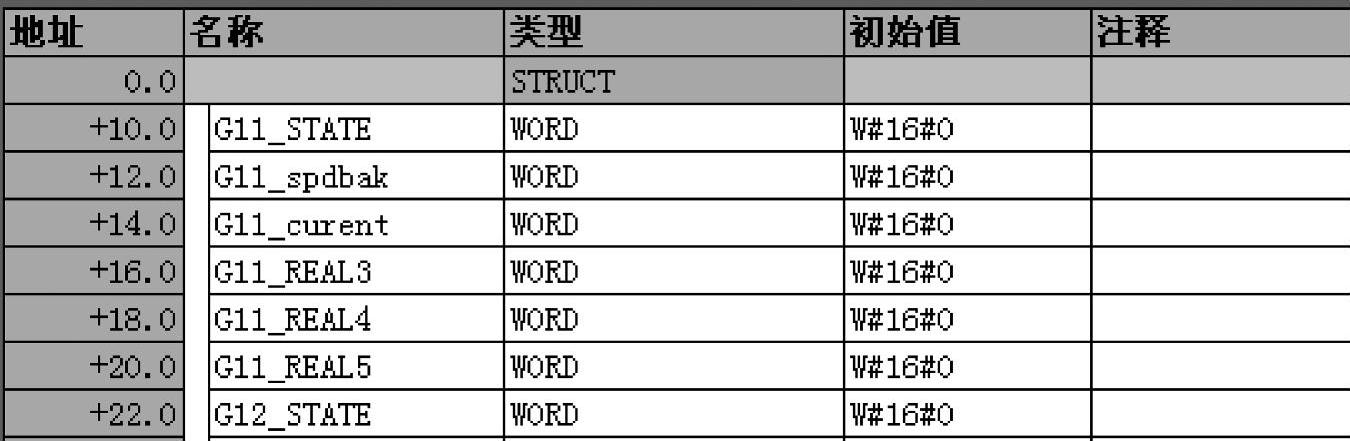

图13-42 DB13定义

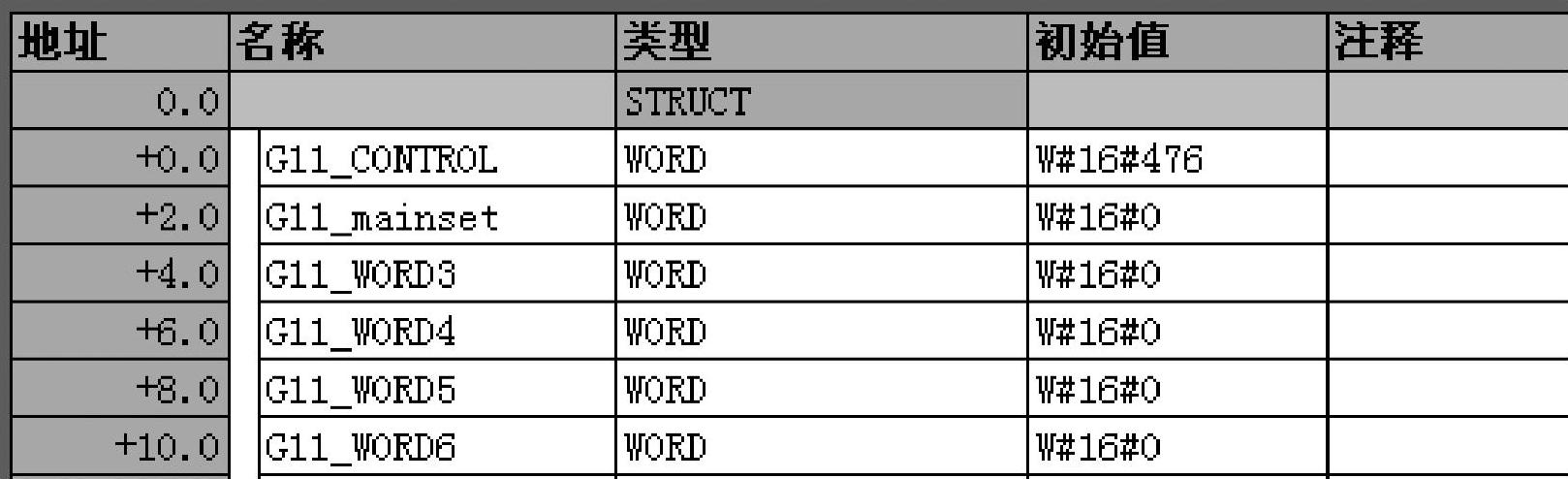

图13-43 DB14定义

需要注意的是，本案例中采用DB14定义的“G11_CONTROL”初始值为W#16#476，即二进制“10001110110”，按照表13-MM440变频器PROFIBUS-DP通信控制字定义为“OFF1停止变频器”。
