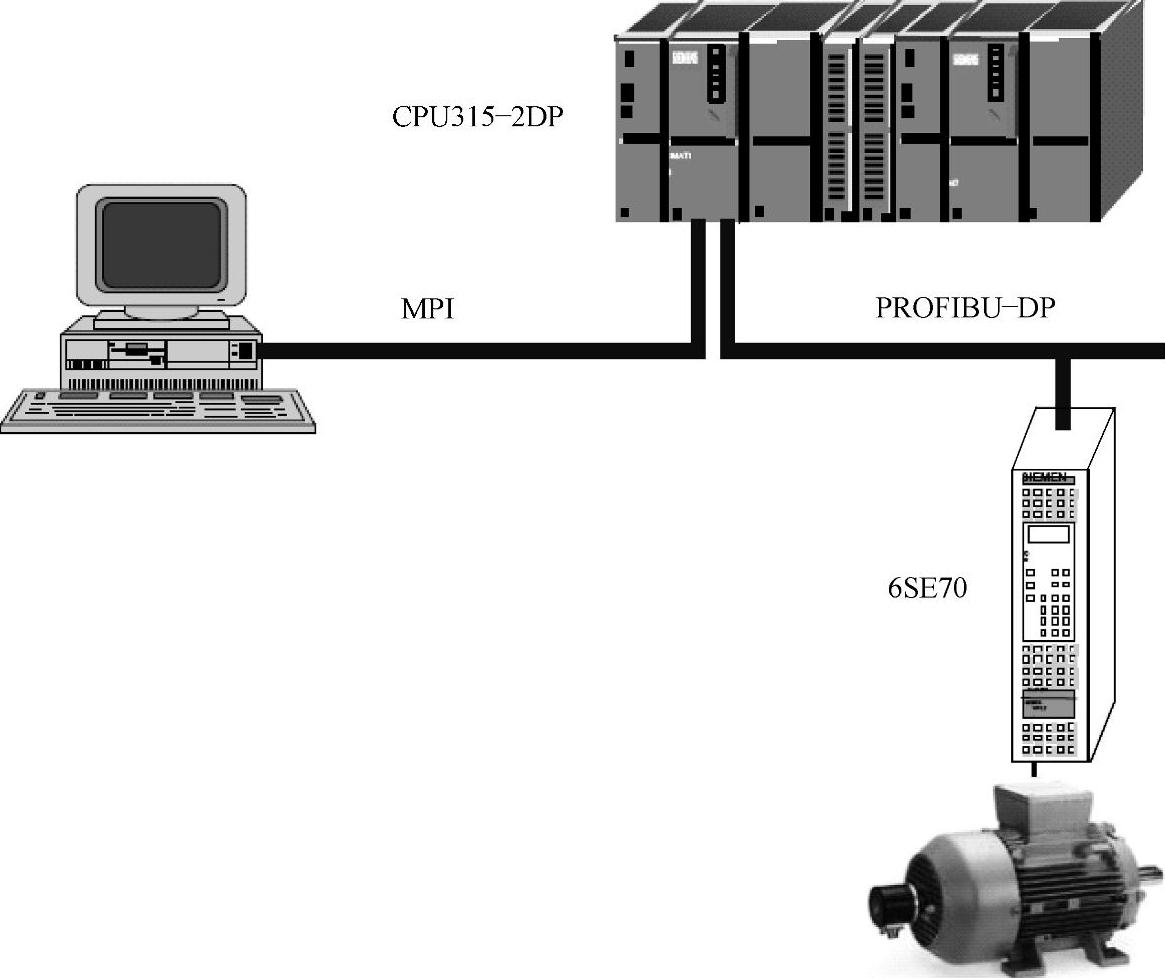

如图13-47所示，装有STEP 7 V5.4的PC用于S7 CPU315-2DP的硬件组态与编程，通过MPI电缆与CPU315-2DP的MPI接口连接，用于硬件组态数据及程序的下载。CPU315-2DP的DP接口通过PROBIBUS电缆与6SE70 CUVC变频器的CBP2上的DP接口连接，用于S7-300与变频器的通信。
图13-47 硬件接线
需要注意的是，6SE70变频器必须安装CBP2通信模板用于PROFIBUS-DP通信。
