13.3.4 PPO4协议的其他应用

正是由于PPO4协议并不对变频器的参数进行读写等操作，使得PROFIBUS-DP协议在很多不同品牌、不同变频器之间应用变得广泛起来。这里以富士变频器与西门子PLC之间的PPO4通信为例进行说明。

以富士高压变频器MV4600FM5为例，它支持PPO4协议，即“无PKW领域、PZD领域6Word”。

1.PLC到变频器

表13-9所示为PLC到变频器的通信数据，其中STW2控制字默认为0，STW1（控制字Word1）的格式与西门子MM440有所区别，具体见图13-44所示。

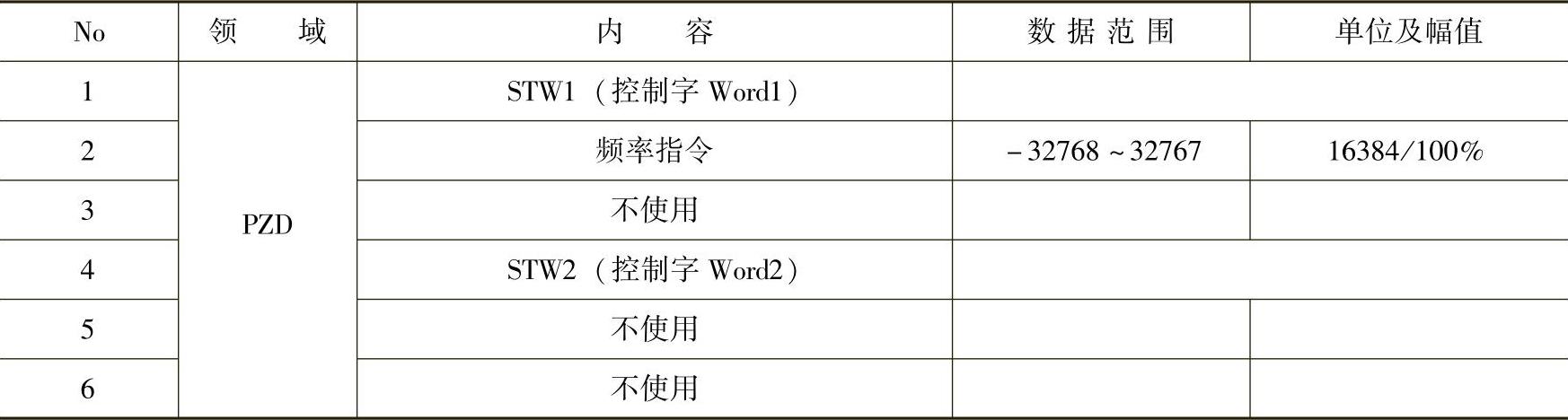

表13-9 PLC到变频器的通信数据

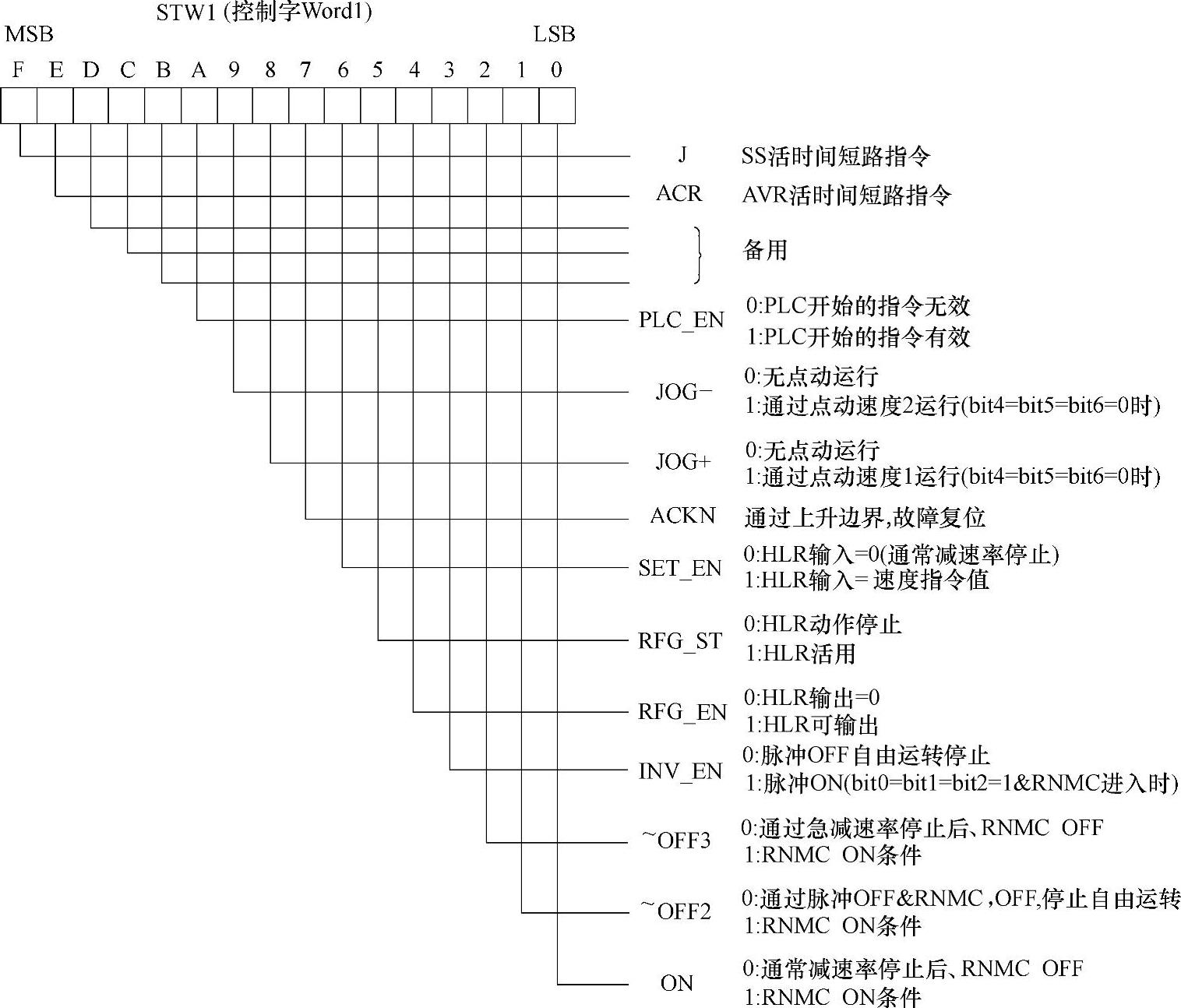

图13-44 MV4600FM5的STW1含义

2.变频器到PLC

表13-10为PLC到变频器的通信数据，其中ZSW1和ZSW2的含义如图13-45和图13-46所示。

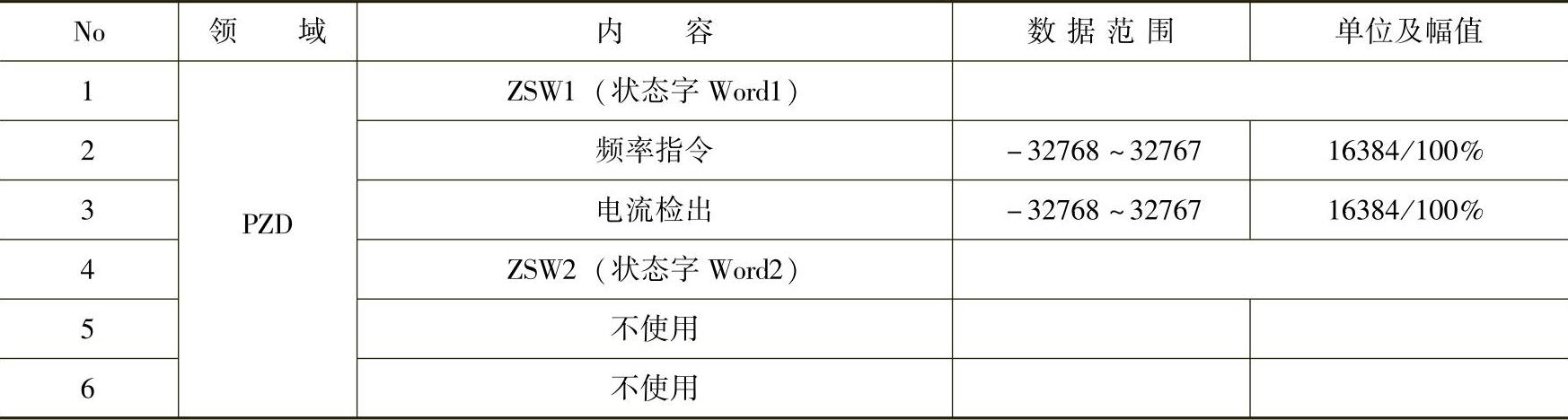

表13-10 PLC到变频器的通信数据

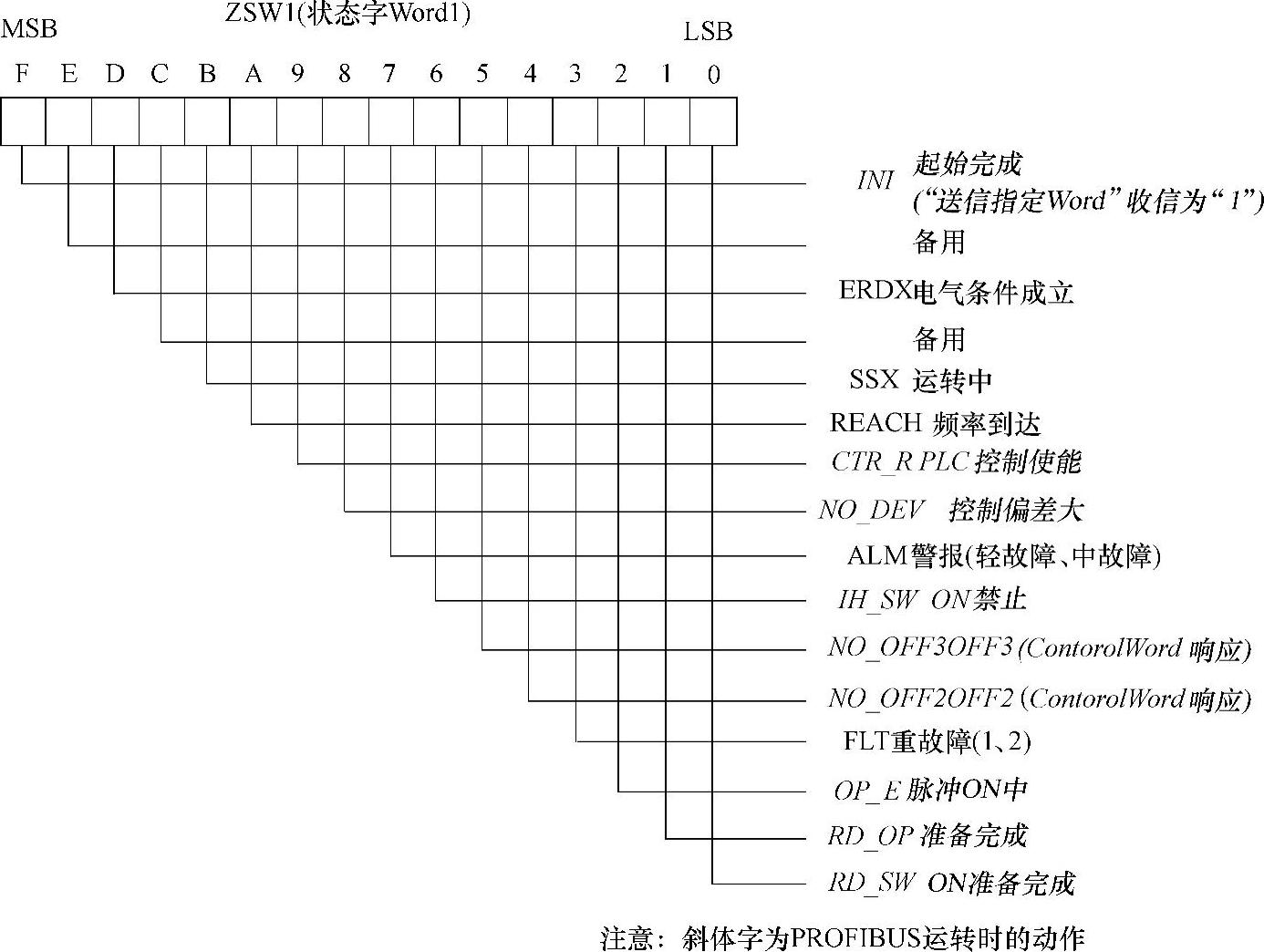

图13-45 ZSW1的含义

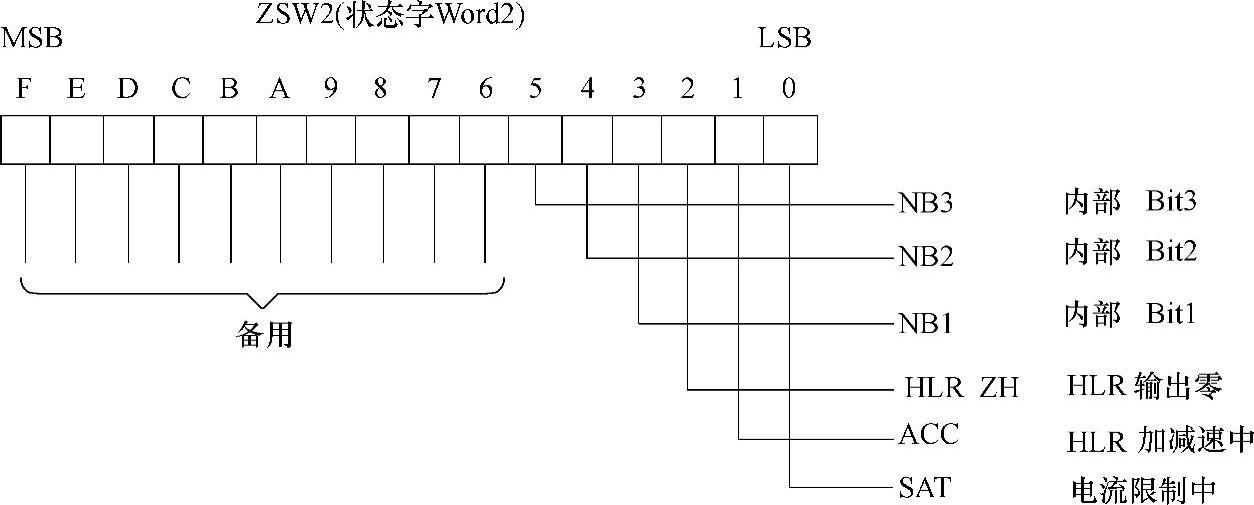

图13-46 ZSW2的含义
