要点28  焊缝形状特征参数不能超出应有范围

焊缝形状特征参数包括熔宽B、熔深H、余高a、熔合比γ（熔化的母材在焊缝中的比例，γ=2S_B/（S_A+2S_B））、焊缝成形系数ϕ（ϕ=B/H）等。在焊接工艺设计时，焊缝形状特征参数都要求控制在一定范围内：如ϕ=1.3～2；γ=60%～70%（图2-6）。

超出此范围，焊缝就容易产生未焊透、咬边、热裂纹、气孔、夹渣等缺陷，还将影响焊缝的化学成分、焊缝组织和性能。

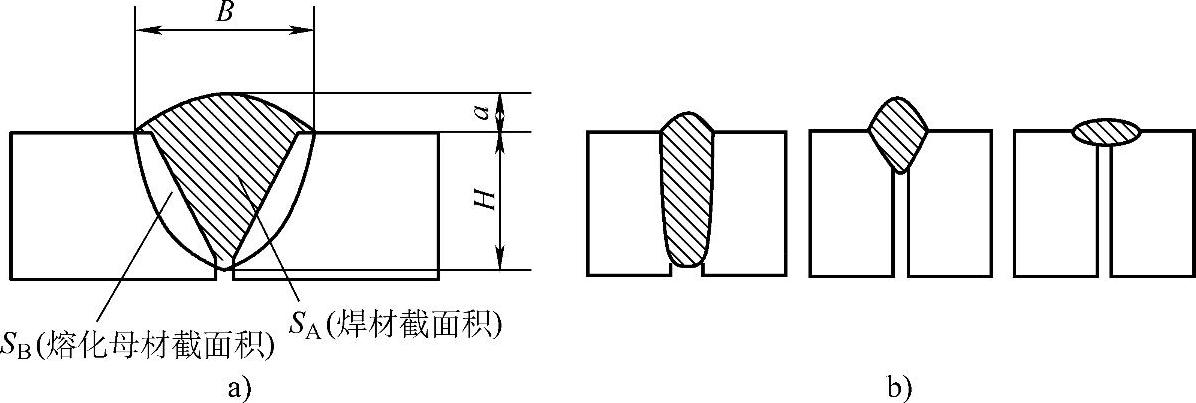

图2-6 焊缝形状特征参数与错误成形

a）焊缝形状的特征参数 b）不正常的焊缝成形
