要点87  气体流量和喷嘴直径不应超出应有范围

在一定条件下，气体流量和喷嘴直径有一个最佳配合范围。对手工氩弧焊而言，当流量为5～25L/min时，其对应喷嘴内径为5～20mm。在此范围内气体保护效果最好、有效保护区最大。如果气体流量过小或喷嘴口径过大，会使气流挺度差，排除周围空气能力弱，保护效果不佳；若气流量太大或喷嘴口径过小，因气流速度过高而形成湍流，这样不仅缩小了保护范围，还会使空气卷入，降低保护效果，如图4-9所示。

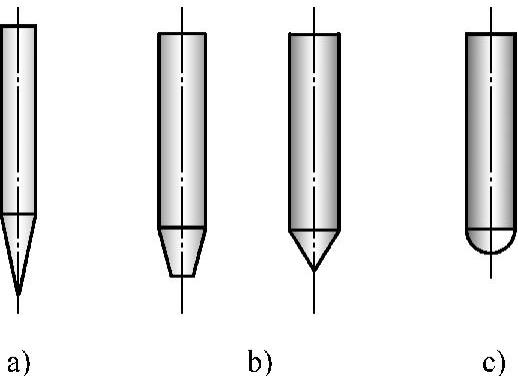

图4-8 钨极末端的正确形状

a）小电流用 b）直流正极 c）交流

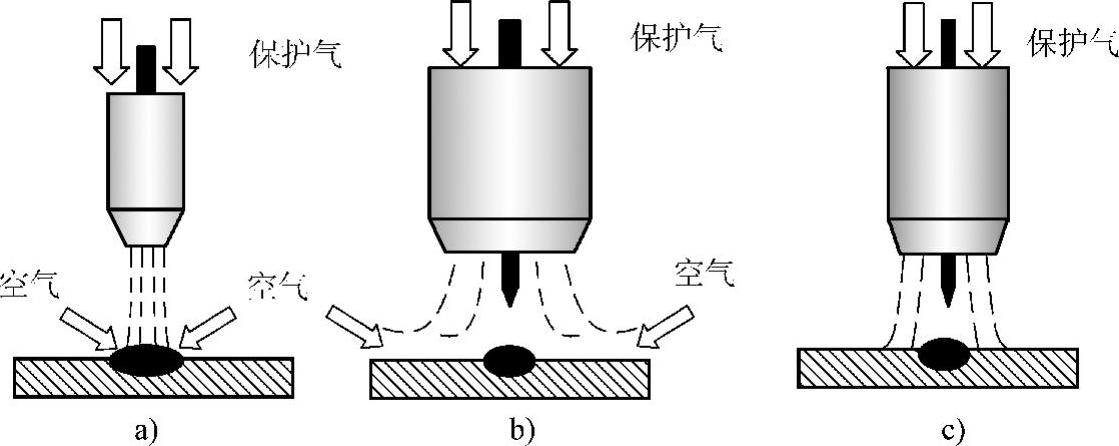

图4-9 喷嘴大小和气体流量对保护效果的影响

a）喷嘴过小 b）喷嘴过大 c）合适
