要点124  微束等离子弧焊不宜采用单电源供电

大电流等离子弧都采用转移电弧，在转移电弧产生后非转移电弧随即切断，因此转移电弧和非转移电弧可合用一个电源。

微束等离子弧焊是采用联合型弧，由于焊接过程中需要同时保持非转移电弧和转移电弧，故要采用两个独立电源，如图5-18所示。

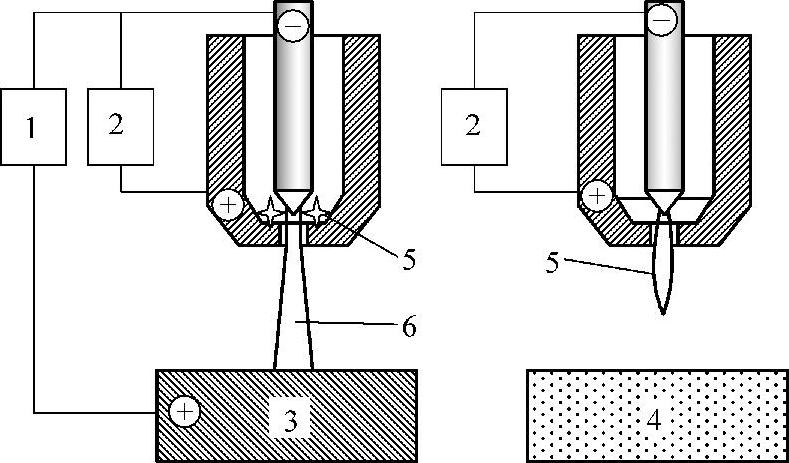

图5-17 转移电弧与非转移电弧

1—转移电弧电源 2—非转移电弧电源 3—金属 4—非金属 5—非转移电弧 6—转移电弧

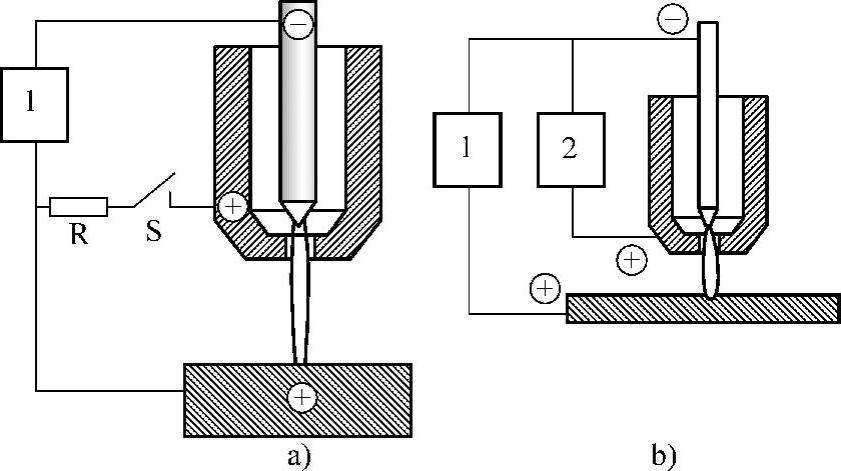

图5-18 等离子弧焊的供电形式

a）大电流等离子弧焊 b）微束等离子弧焊

1—焊接电源 2—维弧电源 R—限流电阻 S—转换开关
