单层气流空气等离子割枪以压缩空气作为工作气体和排除熔化金属的气流。电极直接与空气接触，遭受到强烈的氧化腐蚀，因而使用寿命极短。采用复合式割枪（图5-24），即内喷嘴通入惰性气体（Ar），外喷嘴通入压缩空气，避免电极与空气直接接触，可以提高电极的使用寿命。

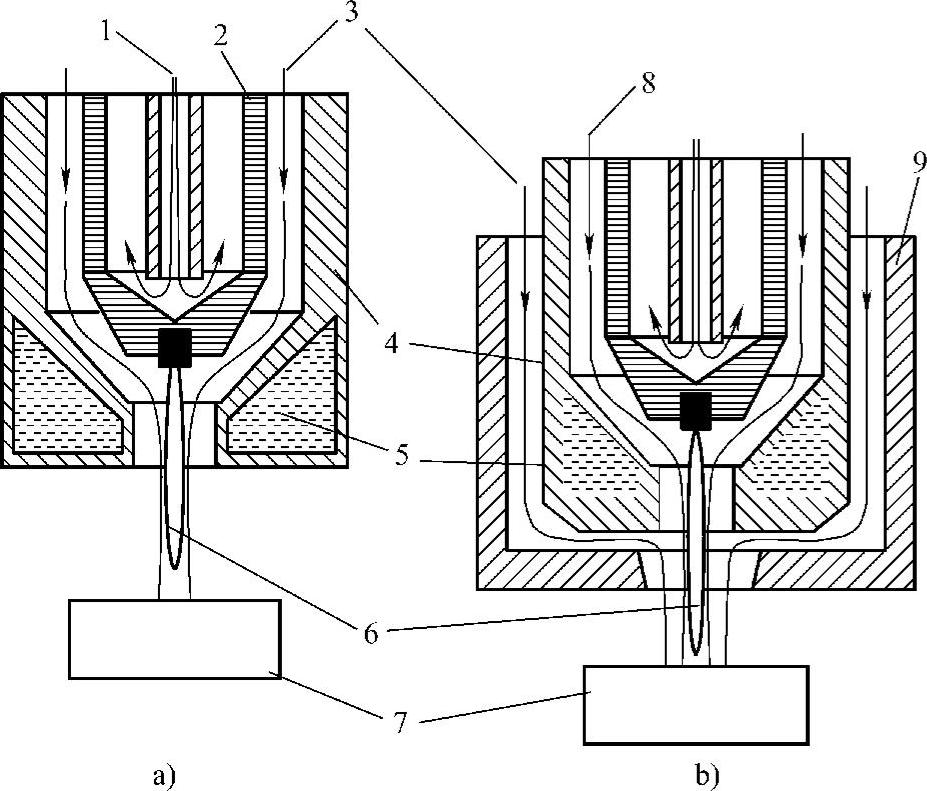

图5-24 空气等离子切割喷嘴
a）单层气流割枪 b）复合式割枪
1—电极冷却水 2—电极 3—压缩空气 4—喷嘴 5—冷却水 6—电弧7—工件 8—工作气体（Ar） 9—外喷嘴
