单孔圆柱形喷嘴结构简单，应用较广，但在许用电流值、加工效率和加工质量方面不如多孔型和收敛扩散型喷嘴。例如，收敛扩散型喷嘴适用于大电流、厚板焊接；三孔型喷嘴可以提高焊接速度和减少焊缝热影响区宽度；多孔型喷嘴可使等离子弧在喷嘴外再次压缩，提高等离子弧的挺度并提高加工质量，如图5-22所示。

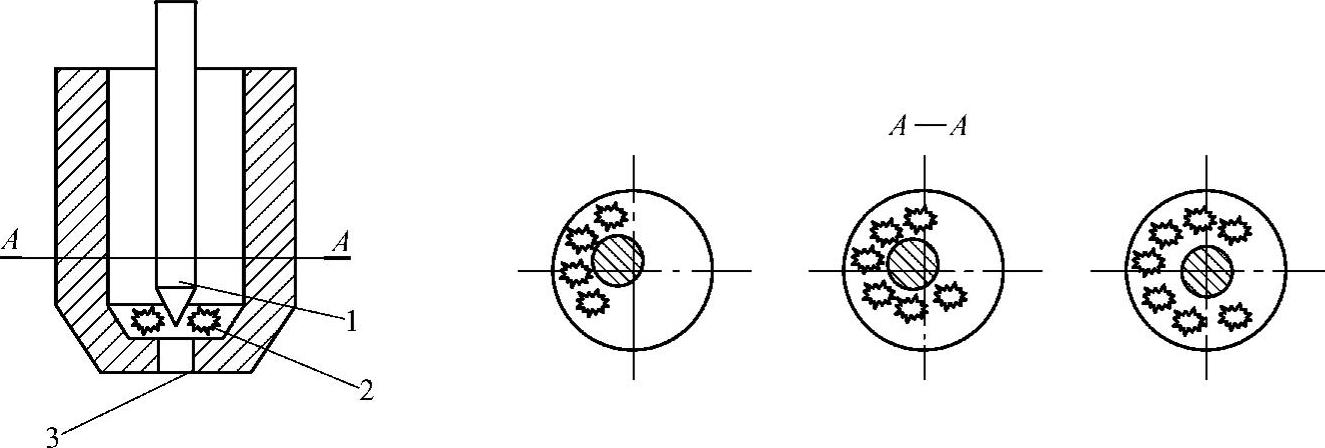

图5-21 用高频火花分布检查喷嘴的同心度
1—钨极 2—高频火花 3—喷嘴口

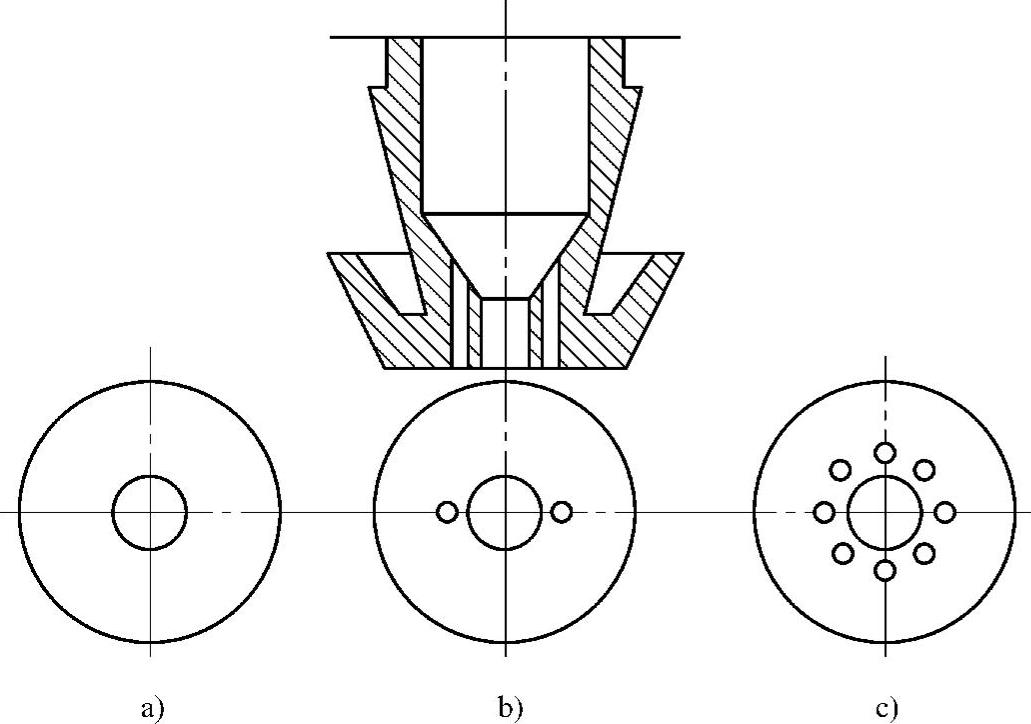

图5-22 三种喷嘴的结构
a）圆柱单孔型 b）圆柱双孔型 c）圆柱多孔型
