要点227  环形件对焊的方法

环形焊件的常规对焊方法是如图10-18所示的单口焊接。

此方法不可避免环形自身的分流及反变形弹力的影响，需要增大焊接电流和顶锻力，对设备要求提高。环形件对焊时，可采取以下特殊措施：

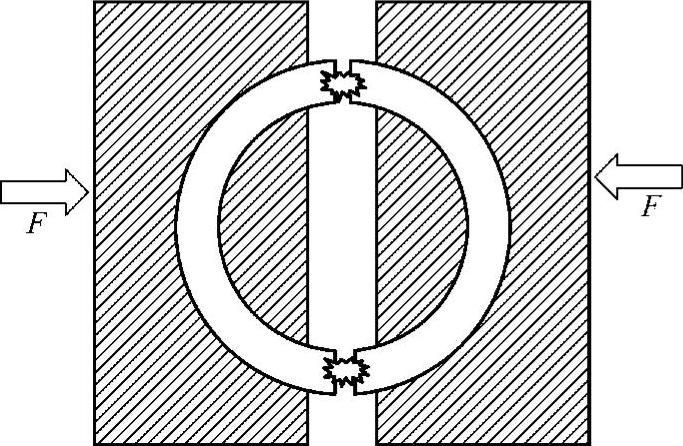

1）直径小的圆环可采用两个接口同时对焊，如图10-19所示。

图10-18 常规对焊法

图10-19 两个接口同时对焊法

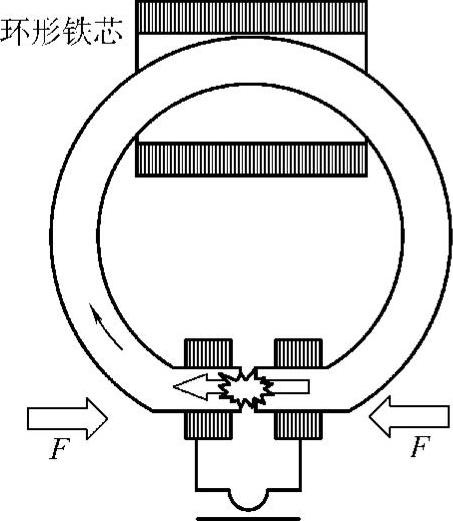

2）大断面环形件可在环背处安装一个拆卸方便的环形铁芯以增加分路感抗，减少分流，如图10-20所示。

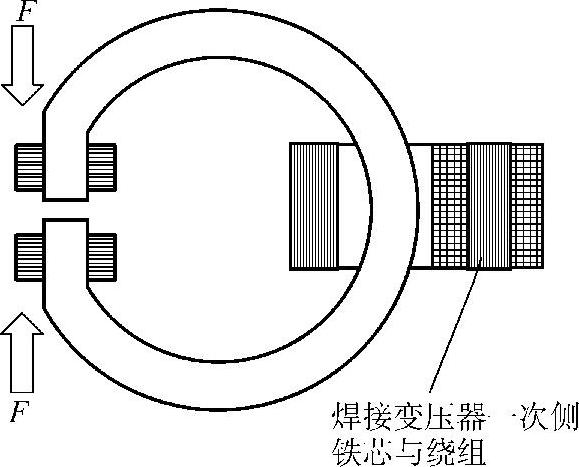

3）铜、铝材料做成的环形焊件可直接作为变压器的二次绕组，焊后拆下活动铁芯，这样可完全消除分流，如图10-21所示。

图10-20 增加分路感抗对焊法

图10-21 焊件自身为二次侧对焊法
