2.偏心摆动

上摆式偏心递纸机构如图4-2所示。将摆动递纸牙的摆动轴安装在一个偏心套内。在摆动臂往复运动的同时，偏心套带动摆动臂中心不断变化。摆动臂上的递纸牙运动，就是摆动臂往复运动和摆动轴中心偏移两种运动的复合运动，其摆动路径如图4-2所示。在递纸行程中（向前摆动），摆动臂中心靠下方；返回行程中（向输纸台摆动），摆动臂中心靠上方。

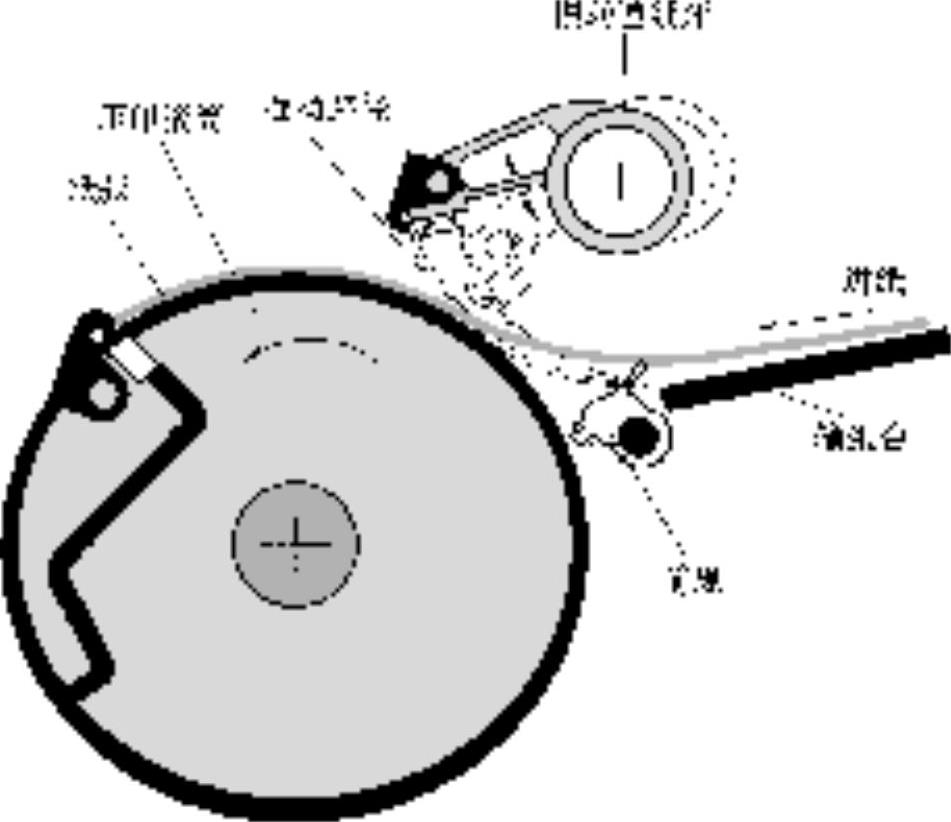

图4-2 上摆式偏心递纸机构

偏心上摆动递纸牙的优势是结构稳定可靠、递纸平稳；返回行程不受滚筒缺口大小限制，有利于提高机器速度；滚筒直径和缺口均可以变小，机器结构紧凑。在机器速度不是很高时，偏心上摆动式递纸牙机构是一种较理想的递纸装置。速度10000张/h左右的国产胶印机和部分进口产品，广泛采用偏心摆动递纸机构。

偏心套可以转动（见图4-1d）。一般偏心套由与压印滚筒轴头齿轮啮合的齿轮带动，使偏心套不停的匀速转动。

偏心套也可以往复摆动（见图4-1e）。一般由专门的机构（如凸轮机构）带动偏心套往复摆动。
