4.3.2  止动滚筒递纸机构

止动滚筒递纸机构如图4-12所示。递纸机构由间歇运动的止动滚筒3和传纸滚筒2组成。止动滚筒的叼纸牙同时起前规的作用。止动滚筒第一排叼纸牙停在前规位置，当纸张到达前规（止动滚筒叼纸牙），并经侧规将纸张定位后，止动滚筒的叼纸牙闭合，叼住纸张。快速转动90°，使纸张加速到印刷速度；然后将纸张交给传纸滚筒；传纸滚筒再将纸张交给压印滚筒。止动滚筒经过180°的转动，第二排叼纸牙停在前规位置（如图4-12所示位置），做好传送第二张纸的准备。由于止动滚筒递纸机构位于输纸板下方，和下摆式递纸牙一样，不必等前面一张纸全部通过前规后才能接后面的一张纸。因此，虽然第一张纸没有完全离开前规位置（止动滚筒第二排叼纸牙），第二张纸已经到达前规，止动滚筒第二排叼纸牙准备叼纸。

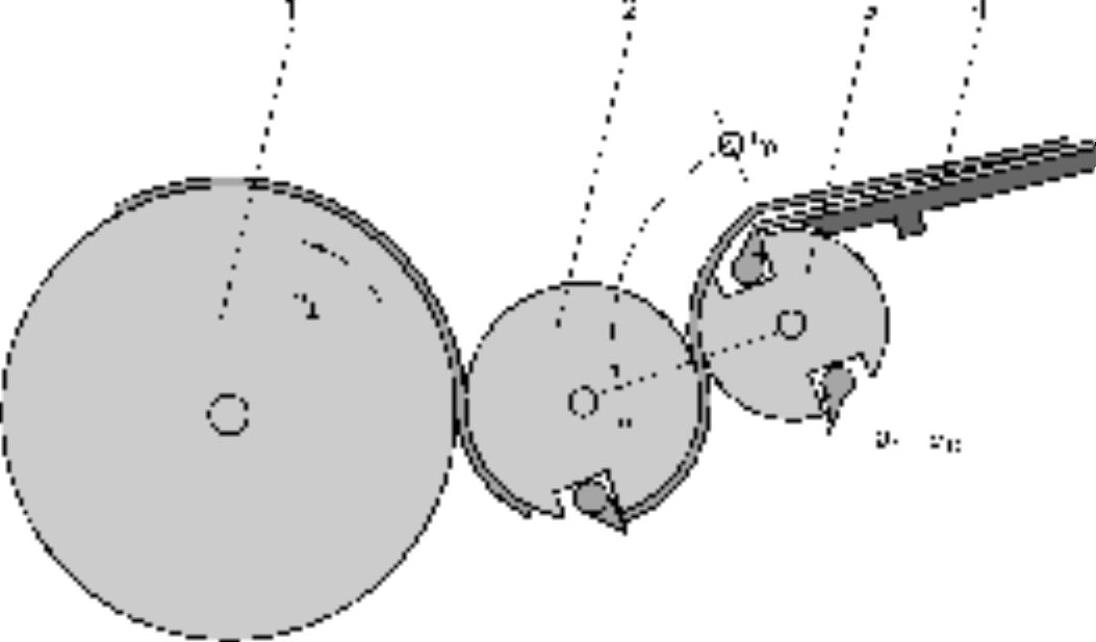

图4-12 止动滚筒递纸机构

1—压印滚筒 2—传纸滚筒 3—止动滚筒 4—纸张
