4.3.3  吸气滚筒递纸机构

吸气滚筒递纸机构如图4-13所示。吸气滚筒2有近一半的表面处于负压状态，吸气滚筒的转速高于印刷速度。当纸张在前规、侧规定位后，吸气滚筒吸气部位的前端正好转到前规下面，并吸住纸张；前规下摆让路，吸气滚筒把纸张高速送入压印滚筒叼纸牙5，并且最后在压印滚筒叼纸牙5处定位夹紧。

因为送入压印滚筒叼纸牙的纸速，高于印刷速度，并在压印滚筒处二次定位，因此又称这种递纸机构为超越式二次定位递纸机构。

这种在前规处初步定位，而后在压印滚筒叼纸牙5处定位，避免了递纸过程中，因机械精度和振动等造成纸张定位的误差。该递纸机构位于输纸板下方，和下摆式递纸牙一样，不必等前面一张纸全部通过前规后才能接后面的一张纸；同时该机构没有往复运动，惯性小，适合高速印刷。但是在速度很高时，必须有防止厚纸在压印滚筒叼纸牙处撞击反弹，以及薄纸卷曲引起的定位不准的措施。

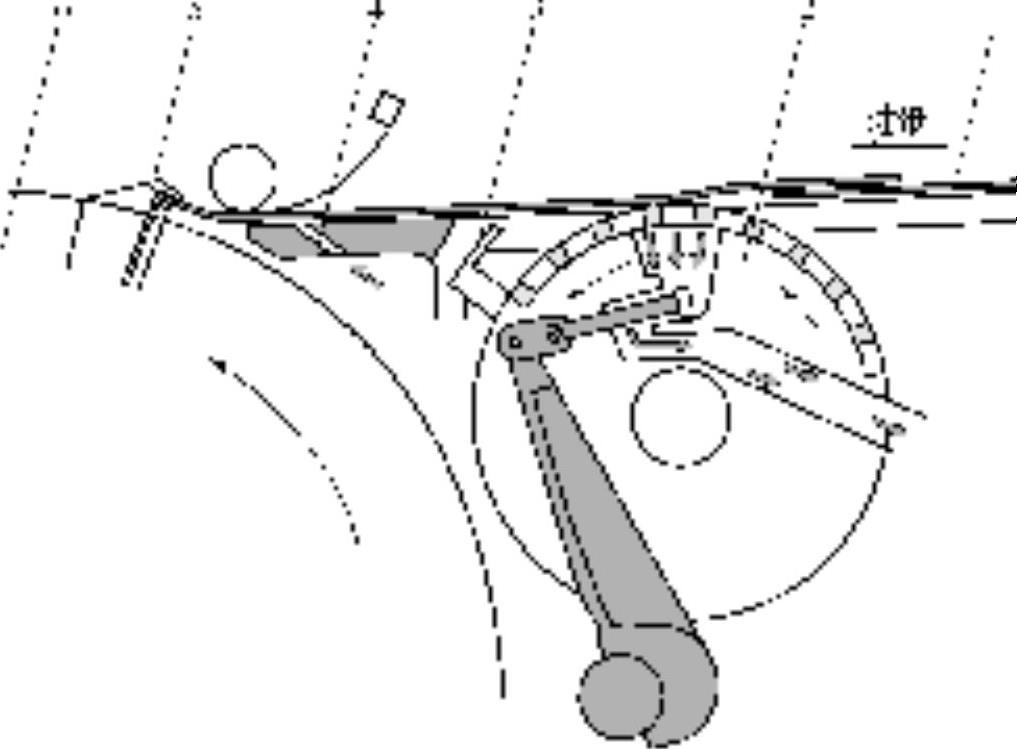

图4-13 吸气滚筒式递纸机构

1—纸张 2—吸气滚筒 3—前规 4—吹气孔 5—压印滚筒叼纸牙 6—压印滚筒
