5.1.3 双色机组型多色机组成和特点
双色机组即每个机组印刷两种颜色。组成多色机的双色机组有三种基本形式：①压印滚筒为等径滚筒的五滚筒型双色机组，如图5-2第二列的第一、第四图所示；②压印滚筒为倍径或三倍径滚筒的五滚筒型双色机组，如图5-2第二列的第二、第三图所示；③两个单色机组和一个倍径或三倍径传纸滚筒组成的双色机组，如图5-2第二列最后一图所示。
1.组成
双色机组组成的典型单面多色机的基本形式有以下五类：
1）用压印滚筒为倍径滚筒的五滚筒型双色机组，和一个三倍径传纸滚筒、两个倍径传纸滚筒组成多色机。如图5-7所示。

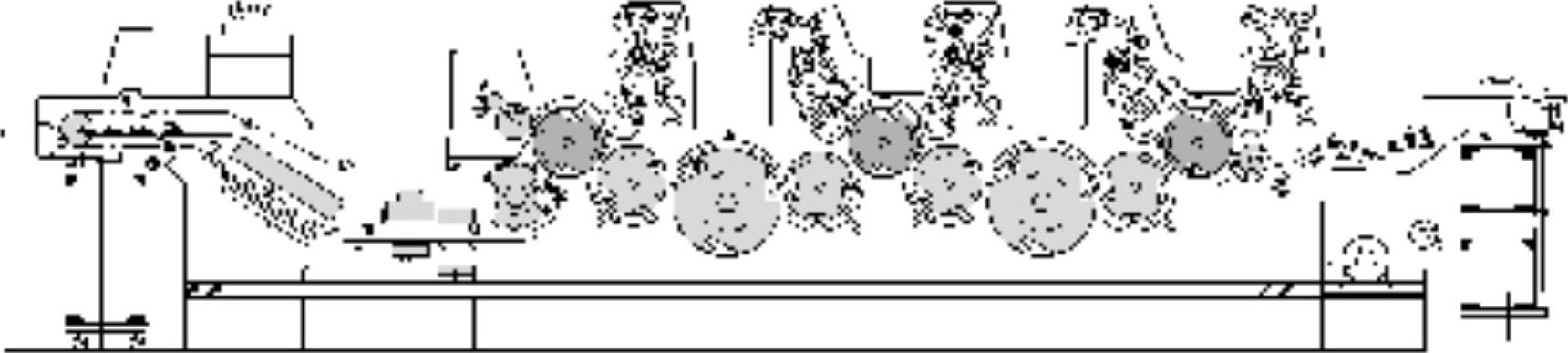

图5-7 双色机组和三个传纸滚筒组成的多色机
2）用压印滚筒为三倍径滚筒的五滚筒型双色机组，和一个四倍径传纸滚筒组成多色机，如图5-8（1）所示。
3）用两个单色机组和一个三倍径传纸滚筒组成的双色机组，以及一个倍径传纸滚筒、两个等径传纸滚筒组成多色机，如图5-8（2）所示。
4）用两个单色机组和一个倍径传纸滚筒组成的双色机组，以及三个倍径传纸滚筒组成多色机，如图5-8（3）所示。
5）用压印滚筒为等径滚筒的五滚筒型双色机组，以及链条传纸组成多色机，如图5-8（4）所示。
2.特点
1）采用双色机组组成多色机，大多用于双色、四色、六色等印刷色数为偶数的多色机。因为其基本单元是双色，所以组成印刷色数为寄数的机器，没有单色机组方便。但是，如果把其中一色改为上光等放在最后，如图5-7所示，也是一种组成印刷色数为寄数机器的方法。
2）两个单色机组形成的双色机组单元的优点：操作人员在一个工作位置可以操作两个色组，如调墨、上版、清洗橡皮布等；每两色（即每个机组）之间的距离较大，有利于油墨干燥。
3）两个印版滚筒、两个胶皮滚筒共用一个压印滚筒的五滚筒型双色机组，形成一个“U”字形，这个“U”字，可以与水平线垂直，如图5-7所示的日本的Ryobi（利优比）公司的Ryobi525多色胶印机。也可以与水平线成一定角度，如图5-8（4）所示的曼罗兰公司的204H机。这种五滚筒结构，目前仍然广泛应用于双色胶印机和小幅面胶印机。

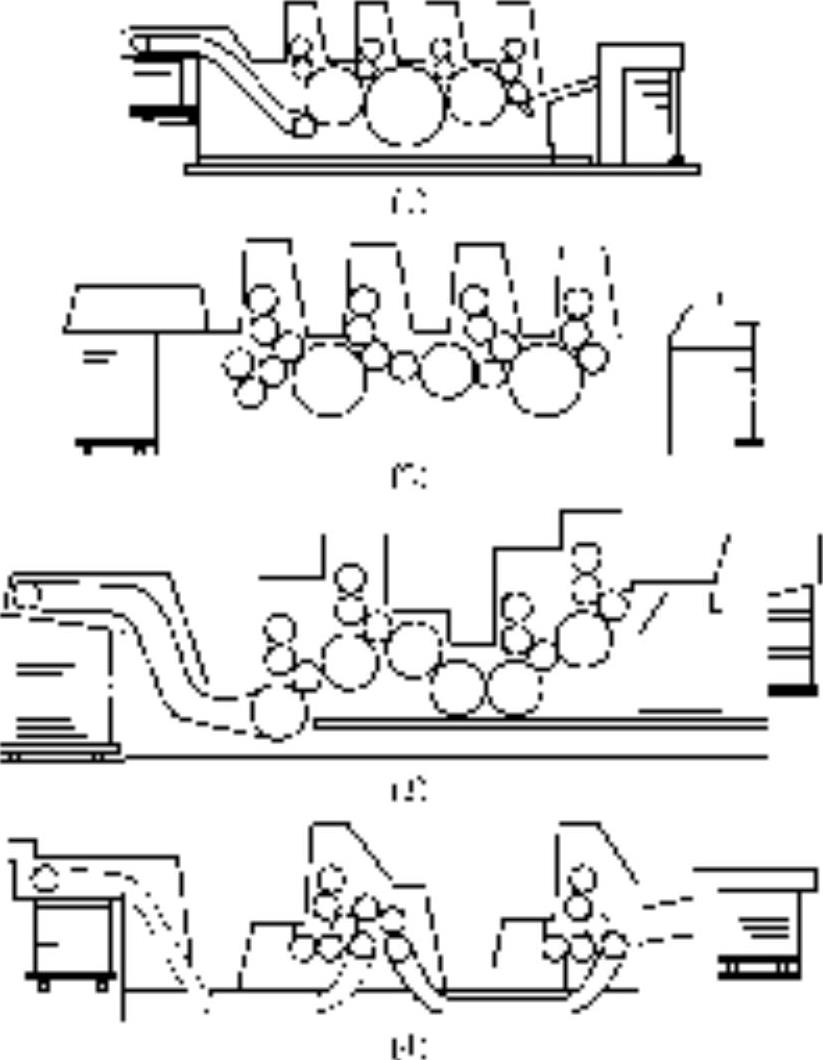

图5-8 双色机组组成的多色机

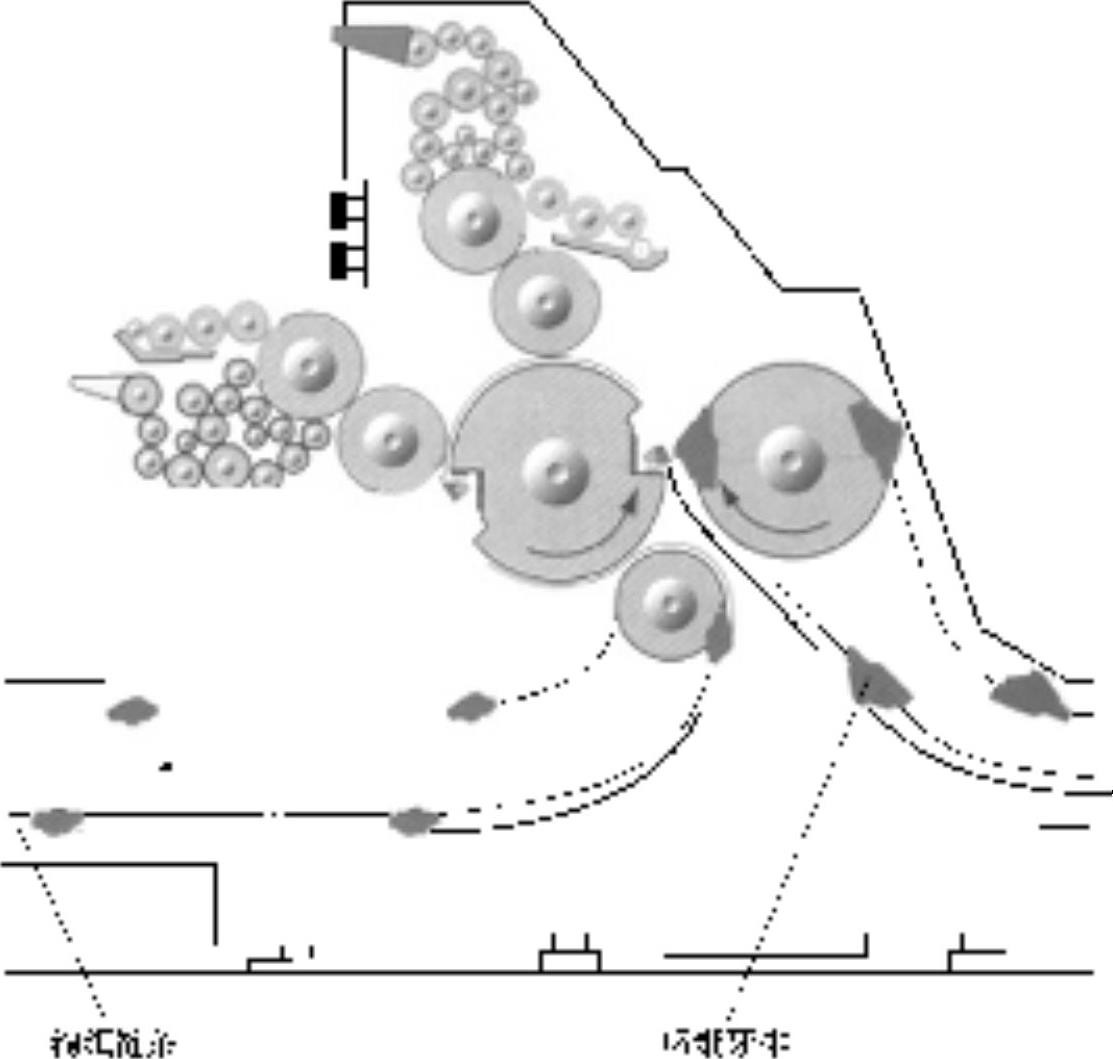

图5-9 倍径压印滚筒的五滚筒型双色机组
五滚筒型机组的压印滚筒，可以与印版滚筒和胶皮滚筒直径相同，如国产双色机J2205及图5-8（4）所示；也可采用倍径压印滚筒，如图5-9所示；还可以采用三倍径压印滚筒，如图5-8（1）所示。五滚筒型机组组成的多色机结构紧凑，印刷同样色数其纸张交接次数少，减少了纸张交接的故障率；其次是每两种颜色减少一个压印滚筒和配套的传纸滚筒，有利于降低制造成本。但五滚筒型机组，在一个机组内印刷两种颜色，纸张干燥时间短，而纸张从一个机组传到另一个机组路径长，两机组间的两种颜色的干燥时间随之增加。
4）链条传纸可以延长机组和机组之间的距离，有利于油墨干燥；但对链条精度要求高。
