5.1.2 单色机组型多色机组成和特点
单色印刷机组简称单色机组，又称三滚筒机组。每色一个机组，在多色机中应用最广泛。单色机组由三个滚筒组成。其中，压印滚筒可以与印版、胶皮滚筒直径相同，称为等径压印滚筒单色印刷机组，如图5-4所示；也可以不同，目前应用最多的是双倍径滚筒，称为倍径压印滚筒单色印刷机组，如图5-5所示。
图5-4 等径压印滚筒单色印刷机组

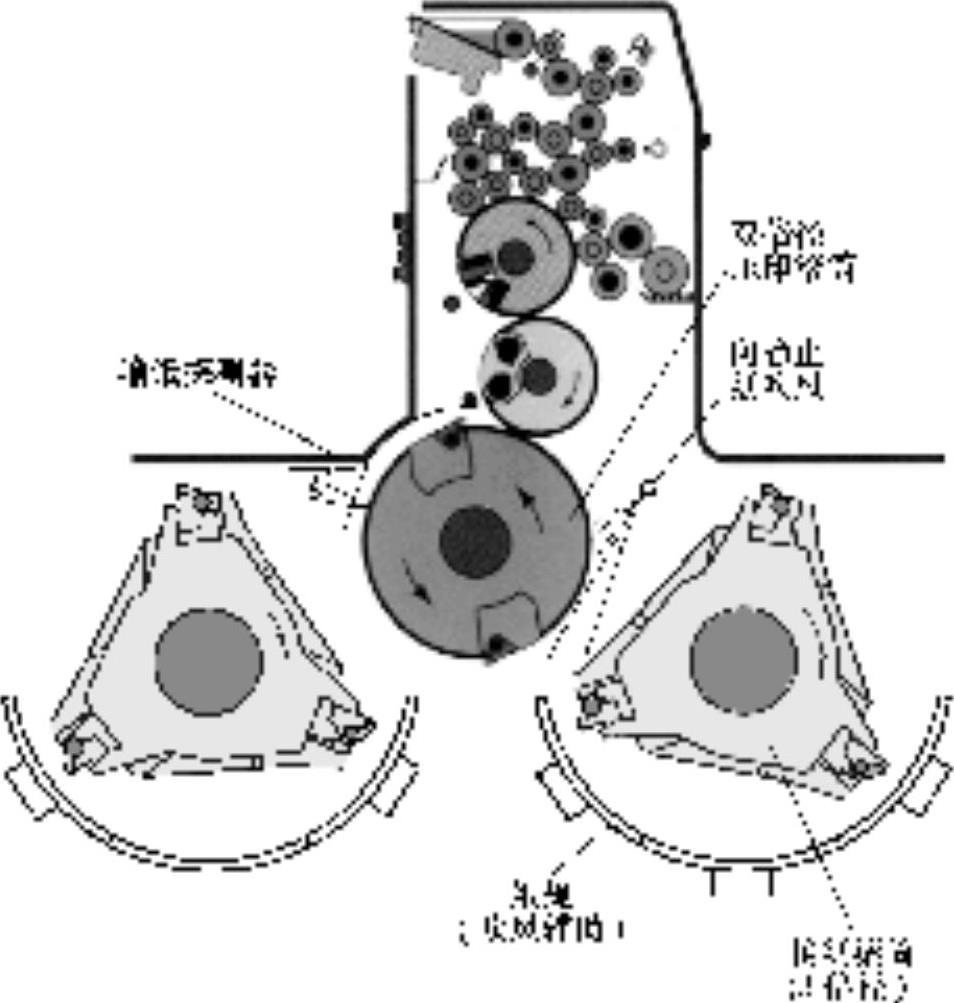

图5-5 倍径压印滚筒单色印刷机组
1.组成
单色机组组成的典型单面多色机如图5-6所示。基本形式有四类，它们之间的区别主要是传纸滚筒数量和结构不同。
1）用两个等径和一个倍径传纸滚筒组成单面多色机，如图5-4和图5-6（1）所示。
2）用倍径压印滚筒单色机组和一个倍径传纸滚筒组成单面多色机，如图5-6（2）所示。
3）用倍径压印滚筒单色机组和一个倍径传纸器组成单面多色机，如图5-6（3）所示。
4）用倍径压印滚筒单色机组和一个三倍径三角形传纸器组成单面多色机。如图5-6（4）所示。
2.特点
采用单色机组组成多色机的主要特点：
1）除第一机组需增加递纸机构和最后一个印刷机组需增加收纸滚筒外，多色印刷机的每一个印刷机组完全相同，标准化、通用化、系列化程度高，便于降低机器制造成本和备品备件的供应。各色组水墨系统结构完全一致，易于保证各色组印刷质量一致。
2）单色机组组合对使用者和提高印刷质量的优势是：①每一种颜色的印刷装置和水、墨系统完全相同，易于保证各色组墨色均匀一致；②每色之间距离相等，自然干燥时间一致；③每一个印刷机组的机构完全相同，易于操作、调整、维修、保养。

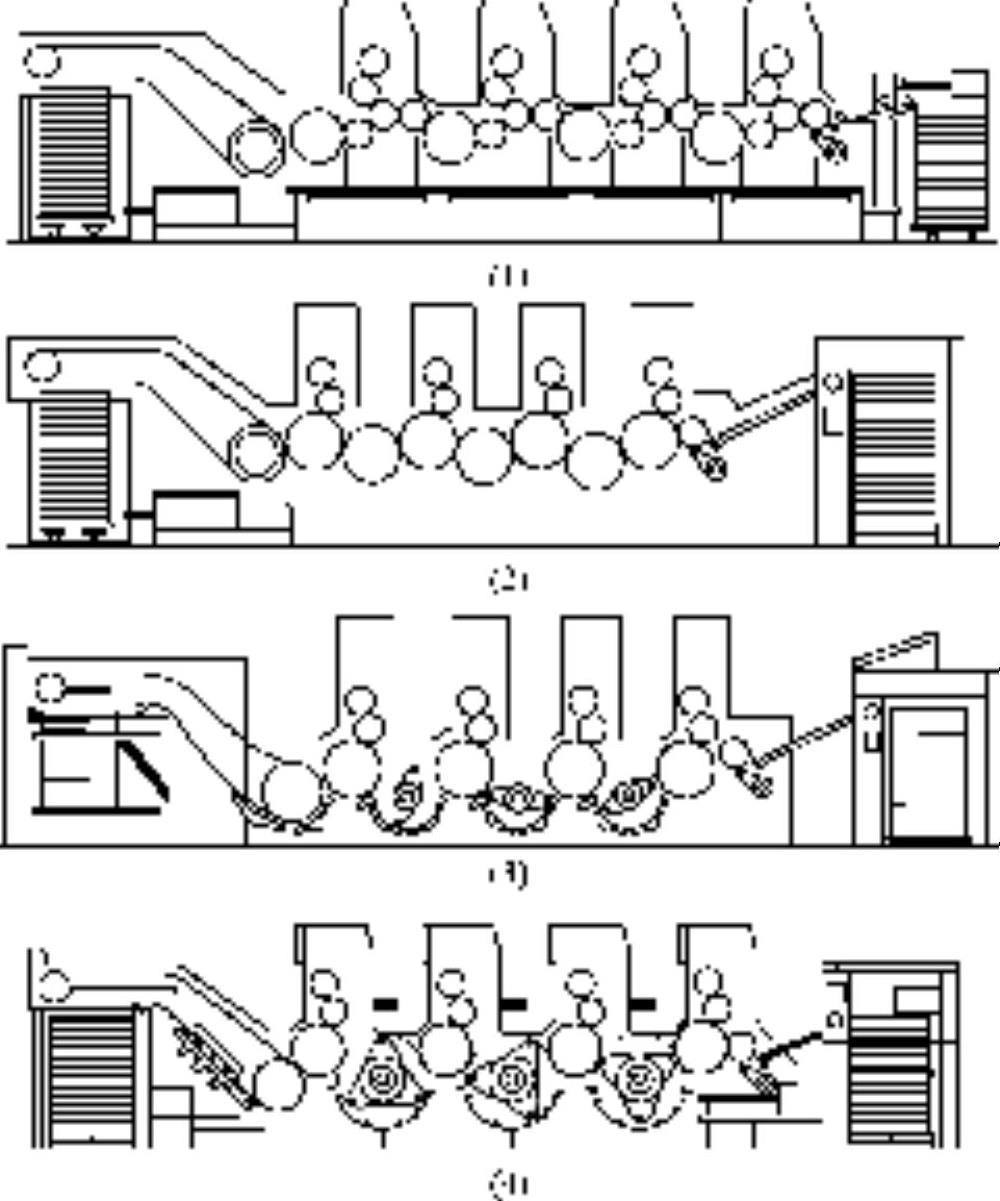

图5-6 单色机组组成的多色机
单色机组组合的缺点是每色必须有三个滚筒，与五滚筒型双色机组比，双色就多一个滚筒，其制造成本较高，机器价格较贵。
3）倍径压印滚筒的主要优点：①刚性好，不易变形，压印效果好；②压印滚筒曲率半径较大，纸张变形小，有利于厚纸和纸板印刷；③由于压印滚筒直径较大，排列角度适当时，纸张可以实现完全离开胶皮滚筒和压印滚筒之间的压印线后，才交给传纸滚筒，避免出现传纸滚筒咬牙在纸张未离开压印线时，与压印滚筒交接纸张不同步及其他问题，影响印刷质量（如网点拉长、重影等）及粘脏；④对于薄纸，如字典纸，因压印滚筒直径较大，纸张易从胶皮滚筒上分离而有利于印刷；⑤滚筒直径大，为采用一个倍径传纸滚筒传纸，保证两机组之间的操作空间创造了条件。
4）在采用倍径压印滚筒单色机组组成多色机时，可以只采用一个倍径或三倍径传纸滚筒。其优点是：可以保证两机组之间的操作空间；减少了传纸滚筒数量，使结构简化，并减少了纸张传递交接次数，有利于提高传纸精度和降低故障；滚筒曲率半径大，减小纸张变形，减少与滚筒表面接触粘脏的概率。
5）倍径传纸器和三倍径三角形传纸器，实际上是倍径和三倍径传纸滚筒的改进，完全具有倍径和三倍径传纸滚筒的特点。因为倍径传纸器是一字形，三倍径传纸器是三角形，取消了滚筒体，而采用气垫或纸规（空气动力护板，见图5-5），利用空气压力来控制纸张运行轨迹，提高纸张运行质量，并且不会蹭脏。
6）采用倍径或三倍径传纸滚筒（传纸器），虽然有许多优点，但是倍径或三倍径传纸滚筒（传纸器）上，分别需要两排或三排叼纸牙，而且要求必须在滚筒（传纸器）上绝对均匀分布。这不仅增加了加工、装配和维修难度，而且出现故障的可能性增加。因此，在使用倍径传纸滚筒（传纸器）能满足使用要求时，尽可能不使用三倍径传纸滚筒（传纸器）。
7）等径压印滚筒单色机组组成多色机，大多采用三个传纸滚筒，主要是保证机组间的操作空间，同时三个传纸滚筒占有空间大，有利于油墨干燥。但传纸交接次数多，结构复杂，出现故障概率增加；小滚筒使纸张变形大，易粘脏，对厚纸印刷不利。
8）单色机组的三个滚筒中心连线形成一个夹角，可以是五点钟，如图5-6（1）所示。也可以是七点钟，如图5-4所示。七点钟排列有利于实现纸张完全离开胶皮滚筒和压印滚筒压印线后，才进行纸张交接，有利于提高印刷质量。因此，新机器广泛采用七点钟排列，而采用五点钟排列的逐步减少。
